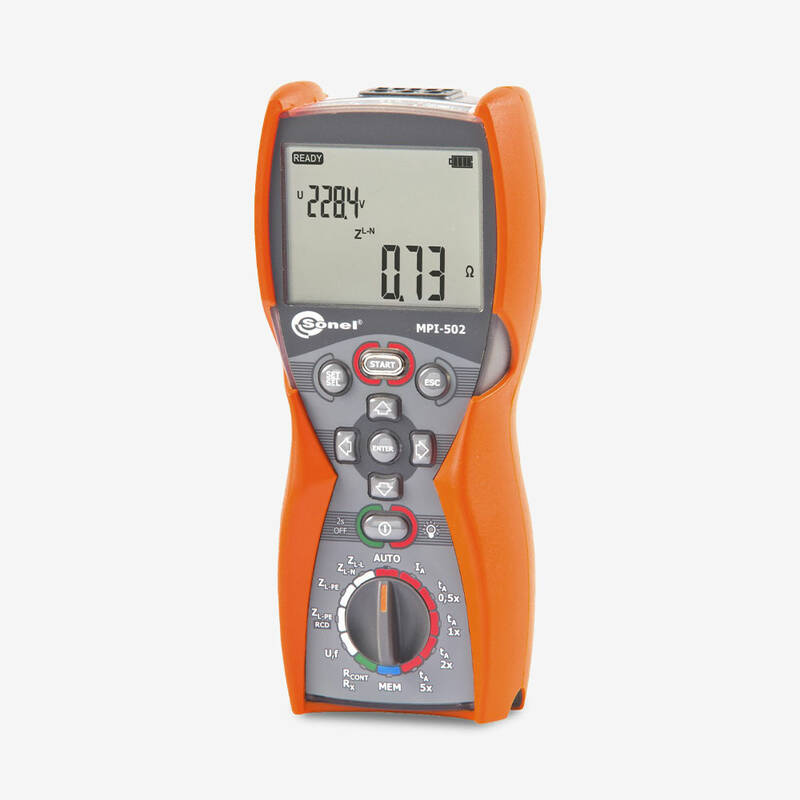

MPI-502UA – вимірювач параметрів електробезпеки електроустановок
- Особливості
- Характеристики
MPI-502UA являє собою багатофункціональний вимірювальний прилад, що застосовується у приймально-здавальних і періодичних випробуваннях електроустановок. Він поєднує в собі функціональні можливості серії MZC та MRP. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації.
Отримати комерційну пропозицію
Особливості
- Вимірювання в колах «фаза – нуль», «фаза – захисний провідник», «фаза – фаза»
- Вимірювання в колі «фаза – захисний провідник» без спрацьовування ПЗВ
- Обчислення очікуваного струму короткого замикання
- Вимірювання параметрів пристроїв захисного відключення (ПЗВ) типу АС і А
- Вимірювання параметрів ПЗВ загального типу, з витримкою часу спрацьовування (тип G) і селективних (тип S) із номінальними диференціальними струмами 10, 30, 100, 300 та 500 мА
- Вимірювання часу відключення ПЗВ за струмів 0.5-, 1-, 2- та 5-кратних номінальному диференціальному струму
- Автоматичний режим вимірювання параметрів ПЗВ
- Вимірювання напруги дотику щодо номінального диференціального струму ПЗВ
- Вимірювання опору контактних з’єднань заземлювальних, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом
- Вимірювання напруги змінного струму до 500 В
- Збереження результатів вимірювань у пам’яті
MPI-502UA являє собою багатофункціональний вимірювальний прилад, що застосовується у приймально-здавальних і періодичних випробуваннях електроустановок. Він поєднує в собі функціональні можливості серії MZC та MRP. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації.
Отримати комерційну пропозицію
|
Параметр
|
Значення
|
|
Вимірювання напруги змінного струму (True RMS)
(Діапазон частот 45–65 Гц)
|
0–500 В
|
|
Вимірювання частоти (діапазон напруги 50–500 В)
|
45–65 Гц
|
|
Вимірювання повного опору петлі короткого замикання ZL-PE, ZL-n, ZL-L
(діапазон вимірювання згідно 0,13–1999 Ом для вимірювального дроту 1,2 м)
|
0–1999 Ом
|
|
Вимірювання активного RS та реактивного XS опору петлі
короткого замикання (розраховується та відображається для ZS < 20 Ом)
|
0–199,9 Ом
|
|
Вимірювання очікуваного струму короткого замикання Ik
|
0,11 А–40 кА
|
|
Вимірювання опору петлі короткого замикання Zs
|
0–1999 Ом
|
|
Вимірювання часу відключення tA ПЗВ
|
0–500 мс
|
|
Вимірювання опору захисного заземлення RE
|
1 Ом–5 кОм
|
|
Вимірювання напруги дотику UB щодо IΔn
|
0–99,9 В
|
|
Вимірювання струму відключення ПЗВ IA для синусоїдального
диференціального струму
|
3,3–1000 мА
|
|
Вимірювання струму відключення ПЗВ IA для однополярного пульсуючого
диференціального струму
|
4–700 мА
|
|
Вимірювання струму відключення ПЗВ IA для постійного
диференціального струму
|
4,0–1000 мА
|
|
Вимірювання перехідних опорів контактів і проводів струмом ± 200 мA
|
0–400 Ом
|
|
Вимірювання активного опору малим струмом
|
0–2000 Ом
|
