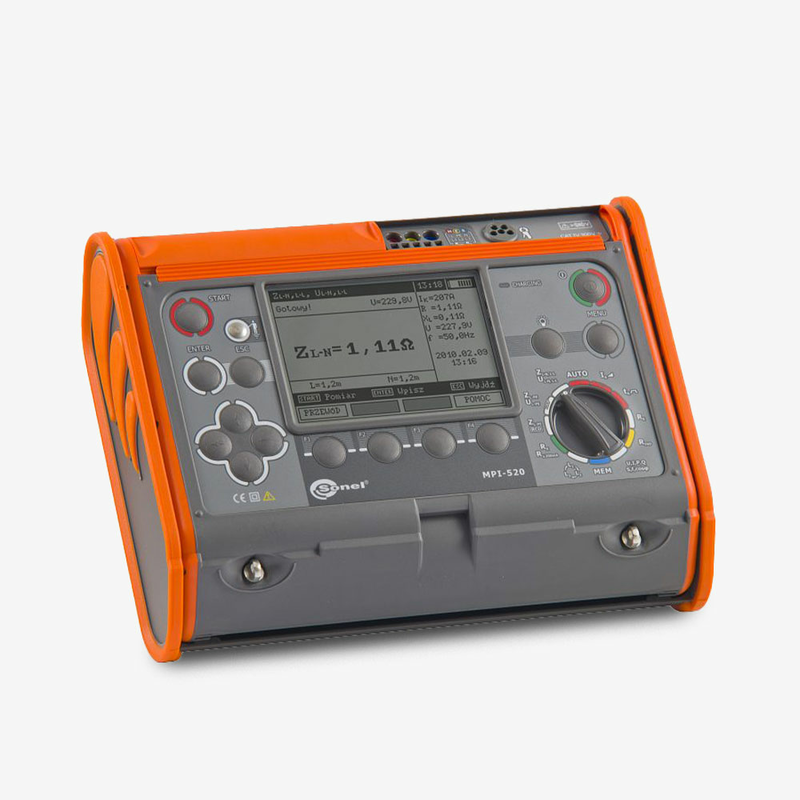

MPI-520UA – вимірювач параметрів електробезпеки електроустановок
- Особливості
- Характеристики
MPI-520UA являє собою багатофункціональний вимірювальний прилад, що застосовується у приймально-здавальних і періодичних випробуваннях електроустановок. Прилад поєднує функціональні можливості серії MZC, MRP, MIC, TKF і MRU.
MPI-520UA – електролабораторія в одному приладі. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації.
Отримати комерційну пропозицію
Особливості
- Вимірювання в колах «фаза – нуль», «фаза – захисний провідник», «фаза – фаза»
- Вимірювання в колі «фаза – захисний провідник» без спрацьовування ПЗВ
- Обчислення очікуваного струму короткого замикання
- Вимірювання параметрів пристроїв захисного відключення (ПЗВ) типу АС, А та B
- Вимірювання параметрів ПЗВ загального типу, з витримуванням часу спрацьовування (тип G) і селективних (тип S) із номінальними диференціальними струмами 10, 30, 100, 300, 500 і 1000 мА
- Вимірювання часу відключення ПЗВ за струмів 0.5-, 1-, 2- та 5-кратних номінальному диференціальному струму
- Автоматичний режим вимірювання параметрів ПЗВ
- Вимірювання напруги дотику щодо номінального диференціального струму ПЗВ
- Вимірювання опору контактних з’єднань заземлювальних, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом
- Вимірювання опору заземлювальних пристроїв за триполюсною схемою (3p)
- Вимірювання напруги перешкод
- Вимірювання опору вимірювальних зондів
- Автоматичний розрахунок додаткової похибки, спричиненої опором вимірювальних зондів
- Вимірювання опору ізоляції напругою до 1000 В: стандартні величини 50, 100, 250, 500, 1000 В
- Вимірювання опору ізоляції до 3 ГОм
- Вимірювання опору ізоляції з використанням адаптерів WS-03, WS-04, AutoISO-1000C
- Режим вимірювання напруги, струму, активної, реактивної та повної потужності, cos ϕ (1 фаза)
- Перевірка послідовності чергування фаз
- Вимірювання напруги змінного струму до 500 В
- Збереження результатів вимірювання в пам’яті
- Передавання даних на ПК через USB або за допомогою безпровідного інтерфейсу OR-1
MPI-520UA являє собою багатофункціональний вимірювальний прилад, що застосовується у приймально-здавальних і періодичних випробуваннях електроустановок. Прилад поєднує функціональні можливості серії MZC, MRP, MIC, TKF і MRU.
MPI-520UA – електролабораторія в одному приладі. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації.
Отримати комерційну пропозицію
Параметр
|
Значення
|
Вимірювання напруги змінного струму (True RMS) (діапазон частот 45–65 Гц)
|
0–500 В
|
Вимірювання частоти (діапазон напруги 50–500 В)
|
45–65 Гц
|
Вимірювання змінного струму (True RMS)
|
0–400 А
|
Вимірювання активної (P), реактивної (Q), повної (S) потужності та cos ϕ
|
0–200 к[Вт], [ВА], [вар]
|
Вимірювання повного опору петлі короткого замикання ZL-PE, ZL-n, ZL-L
(діапазон вимірювання згідно з 0,13–1999 Ом для вимірювального проводу 1,2 м)
|
0–1999 Ом
|
Вимірювання активного RS і реактивного XS опору петлі короткого замикання (розраховується й відображається для ZS < 20 Ом)
|
0–19,99 Ом
|
Вимірювання очікуваного струму короткого замикання Ik
|
0,055 А – 40 кА
|
Вимірювання опору петлі короткого замикання Zs
|
0–1999 Ом
|
Вимірювання часу відключення tA ПЗВ
|
0–500 мс
|
Вимірювання опору захисного заземлення RE
|
1 Ом–5 кОм
|
Вимірювання напруги дотику UB щодо IΔn
|
0–99,9 В
|
Вимірювання струму відключення ПЗВ IA для синусоїдального диференціального струму
|
3,3–1000 мА
|
Вимірювання струму відключення ПЗВ IA для однополярного пульсуючого диференціального струму та однополярного пульсуючого диференціального струму з постійною складовою 6 мA
|
4–700 мА
|
Вимірювання струму відключення ПЗВ IA для постійного диференціального струму
|
4,0–1000 мА
|
Вимірювання опору заземлювального пристрою RE (діапазон вимірювання 0,5 Ом – 1,99 кОм для вимірювальної напруги 50 В, 0,56 Ом–1,99 кОм для вимірювальної напруги 25 В)
|
0–1,99 кОм
|
Вимірювання опору допоміжних зондів RH, RS
|
0–50 кОм
|
Вимірювання напруги перешкод (внутрішній опір близько 100 кОм)
|
0–100 В
|
Вимірювання перехідних опорів контактів і провідників струмом ± 200 мА
|
0–400 Ом
|
Вимірювання активного опору малим струмом
|
0–2000 Ом
|
Вимірювання опору ізоляції (для UN = 50 В)
|
0–250 МОм
|
Вимірювання опору ізоляції (для UN = 100 В)
|
0–500 МОм
|
Вимірювання опору ізоляції (для UN = 250 В)
|
0–999 МОм
|
Вимірювання опору ізоляції (для UN = 500 В)
|
0–2,00 ГОм
|
Вимірювання опору ізоляції (для UN = 1000 В)
|
0–3,00 ГОм
|
