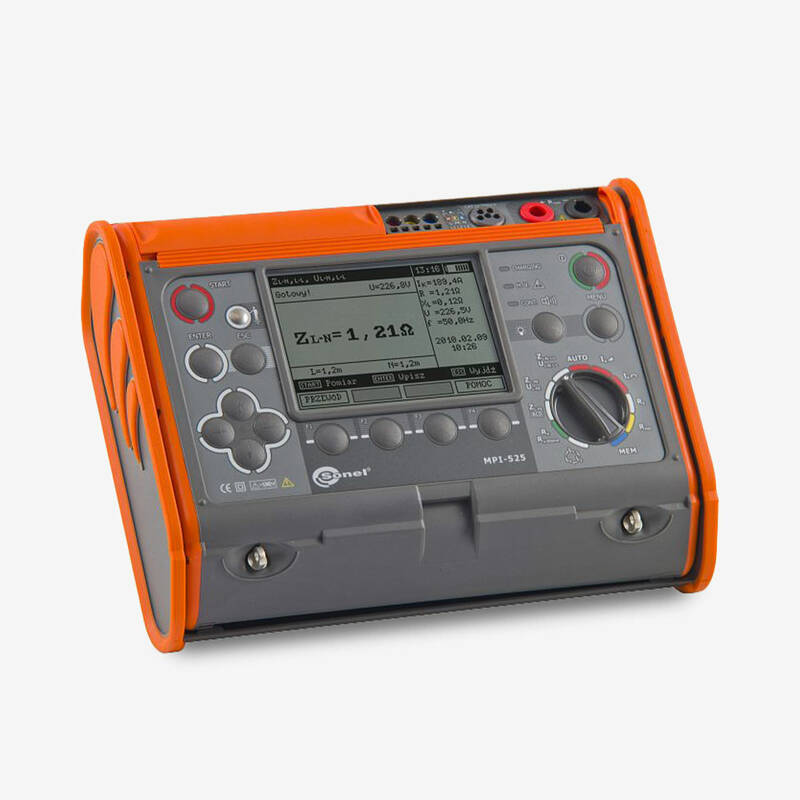

MPI-525UA – вимірювач параметрів електробезпеки електроустановок

MPI-525UA – вимірювач параметрів електробезпеки електроустановок

Особливості
Характеристики

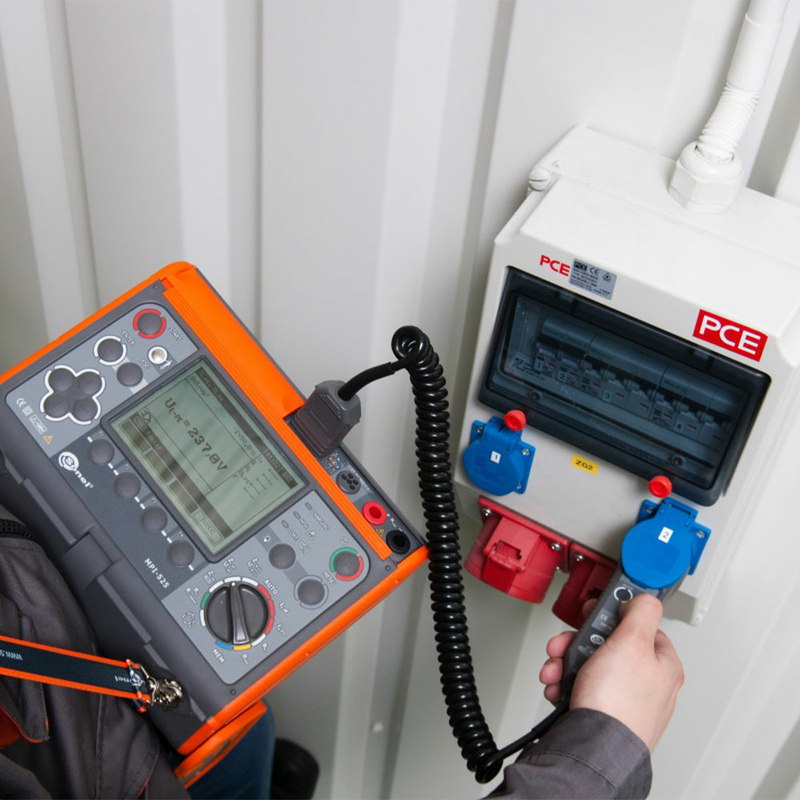

MPI-525UA – вимірювач параметрів електробезпеки електроустановок, рис. 1

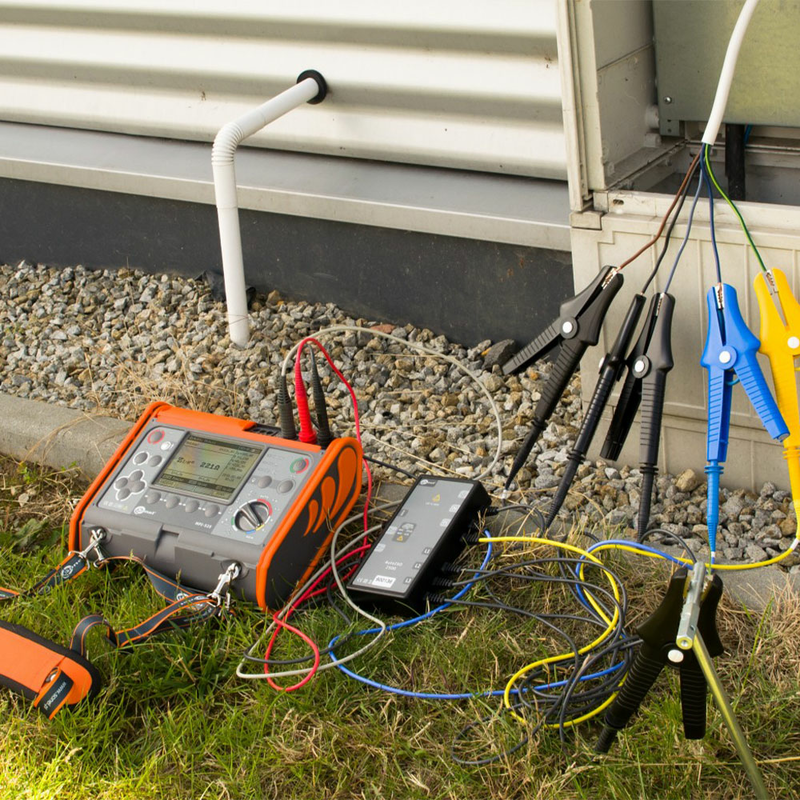

MPI-525UA – вимірювач параметрів електробезпеки електроустановок, рис. 2

MPI-525UA являє собою багатофункціональний вимірювальний прилад, що застосовується при приймально-здавальних і періодичних випробуваннях електроустановок. Прилад поєднує функціональні можливості серії MZC, MRP, MIC, TKF і MRU. MPI-525UA – це електролабораторія в одному приладі. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації.

Отримати комерційну пропозицію

Особливості

Вимірювання в колах «фаза – нуль», «фаза – захисний провідник», «фаза – фаза»
Вимірювання в колі «фаза – захисний провідник» без спрацьовування ПЗВ
Обчислення очікуваного струму короткого замикання
Вимірювання параметрів пристроїв захисного відключення (ПЗВ) типу АС, А та B
Вимірювання параметрів ПЗВ загального типу, з витримуванням часу спрацьовування (тип G) і селективних (тип S) із номінальними диференціальними струмами 10, 30, 100, 300, 500 і 1000 мА
Вимірювання часу відключення ПЗВ за струмів 0.5-, 1-, 2- та 5-кратних номінальному диференціальному струму
Автоматичний режим вимірювання параметрів ПЗВ
Вимірювання напруги дотику щодо номінального диференціального струму ПЗВ
Вимірювання опору контактних з’єднань заземлювальних, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом
Вимірювання опору заземлювальних пристроїв за триполюсною схемою (3p)
Вимірювання напруги перешкод
Вимірювання опору вимірювальних зондів
Автоматичний розрахунок додаткової похибки, спричиненої опором вимірювальних зондів
Вимірювання опору ізоляції напругою до 2500 В: стандартні величини 50, 100, 250, 500, 1000, 2500
Вимірювання опору ізоляції до 10 ГОм
Вимірювання опору ізоляції з використанням адаптерів WS-03, WS-04, AutoISO-2500
Перевірка послідовності чергування фаз
Вимірювання напруги змінного струму до 500 В
Збереження результатів вимірювання в пам’ять
Передавання даних на ПК через USB або за допомогою безпроводового інтерфейсу OR-1

Отримати комерційну пропозицію

Параметр	Значення
Вимірювання напруги змінного струму (True RMS) (діапазон частот 45–65 Гц)	0–500 В
Вимірювання частоти (діапазон напруги 50–500 В)	45–65 Гц
Вимірювання повного опору петлі короткого замикання Z_L-PE, Z_L-n, Z_L-L (діапазон вимірювання згідно 0,13–1999 Ом для вимірювального дроту 1,2 м)	0–1999 Ом
Вимірювання активного R_S і реактивного X_S опору петлі короткого замикання (розраховується й відображається для Z_S < 20 Ом)	0–19,99 Ом
Вимірювання очікуваного струму короткого замикання I_k	0,058 А – 40 кА
Вимірювання опору петлі короткого замикання Z_s	0–1999 Ом
Вимірювання часу відключення t_A ПЗВ	0–500 мс
Вимірювання опору захисного заземлення R_E	1 Ом – 5 кОм
Вимірювання напруги дотику U_B щодо I_Δn	0–99,9 В
Вимірювання струму відключення ПЗВ I_A для синусоїдального диференціального струму	3,3–1000 мА
Вимірювання струму відключення ПЗВ I_A для однополярного пульсуючого диференціального струму та однополярного пульсуючого диференціального струму з постійною складовою 6 мA	4–700 мА
Вимірювання струму відключення ПЗВ I_A для постійного диференціального струму	4,0–1000 мА
Вимірювання опору заземлювального пристрою R_E(діапазон вимірювання 0,5 Ом – 1,99 кОм для вимірювальної напруги 50 В, 0,56 Ом – 1,99 кОм для вимірювальної напруги 25 В)	0–1,99 кОм
Вимірювання опору допоміжних зондів R_H, R_S	0–50 кОм
Вимірювання напруги перешкод (внутрішній опір близько 100 кОм)	0–100 В
Вимірювання перехідних опорів контактів та провідників струмом ± 200 мА	0–400 Ом
Вимірювання активного опору малим струмом	0–2000 Ом
Вимірювання опору ізоляції (для U_N = 50 В)	0–250 МОм
Вимірювання опору ізоляції (для U_N = 100 В)	0–500 МОм
Вимірювання опору ізоляції (для U_N = 250 В)	0–999 МОм
Вимірювання опору ізоляції (для U_N = 500 В)	0–2,00 ГОм
Вимірювання опору ізоляції (для U_N = 1000 В)	0–3,00 ГОм
Вимірювання опору ізоляції (для U_N = 2500 В)	0–9,99 ГОм
