MPI-530UA – вимірювач параметрів електробезпеки електроустановок

Особливості
Характеристики

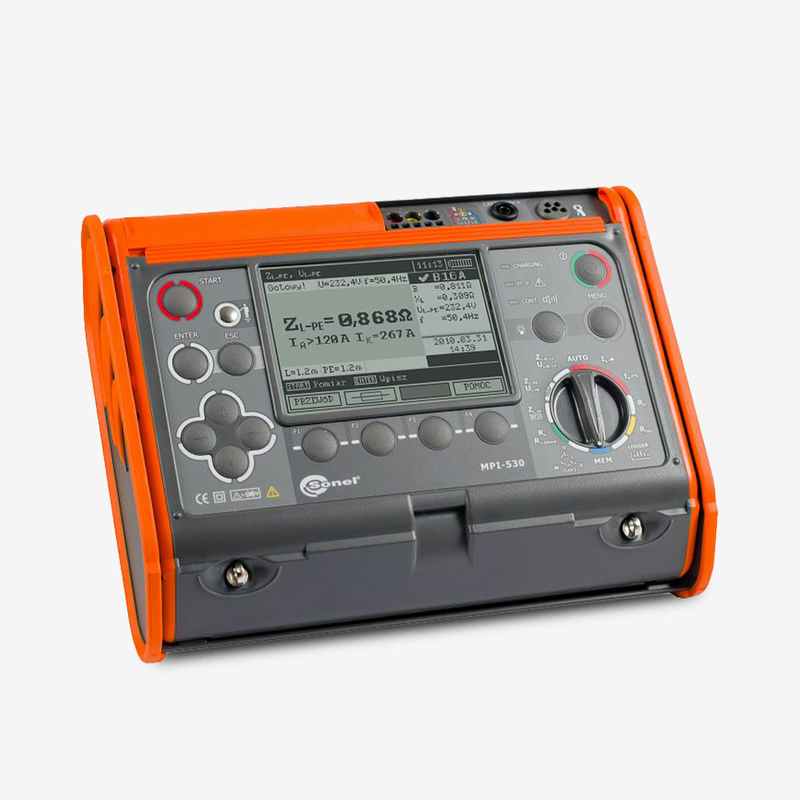

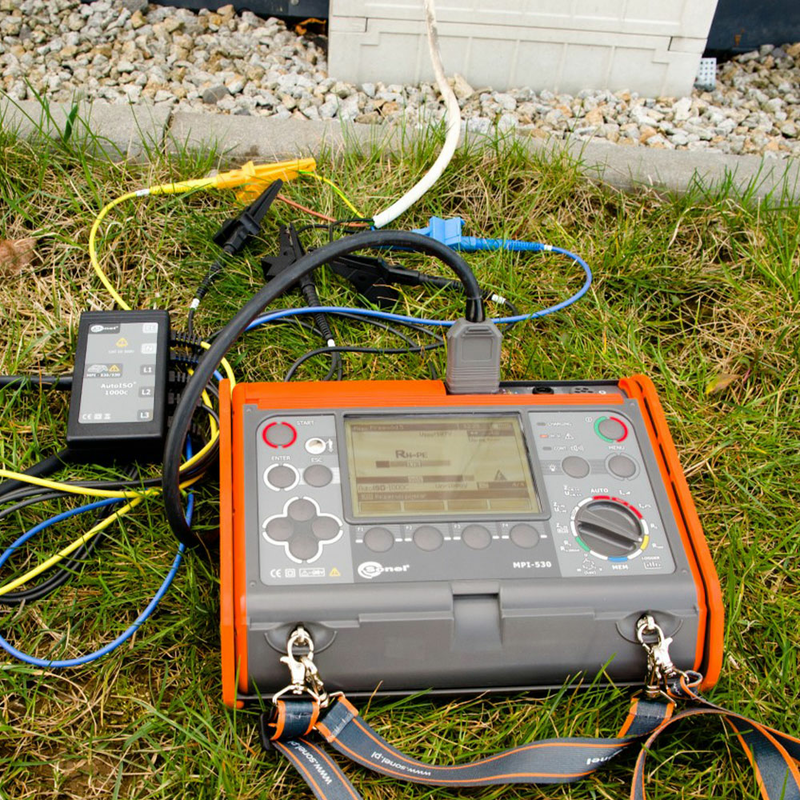

MPI-530UA – вимірювач параметрів електробезпеки електроустановок, рис. 1

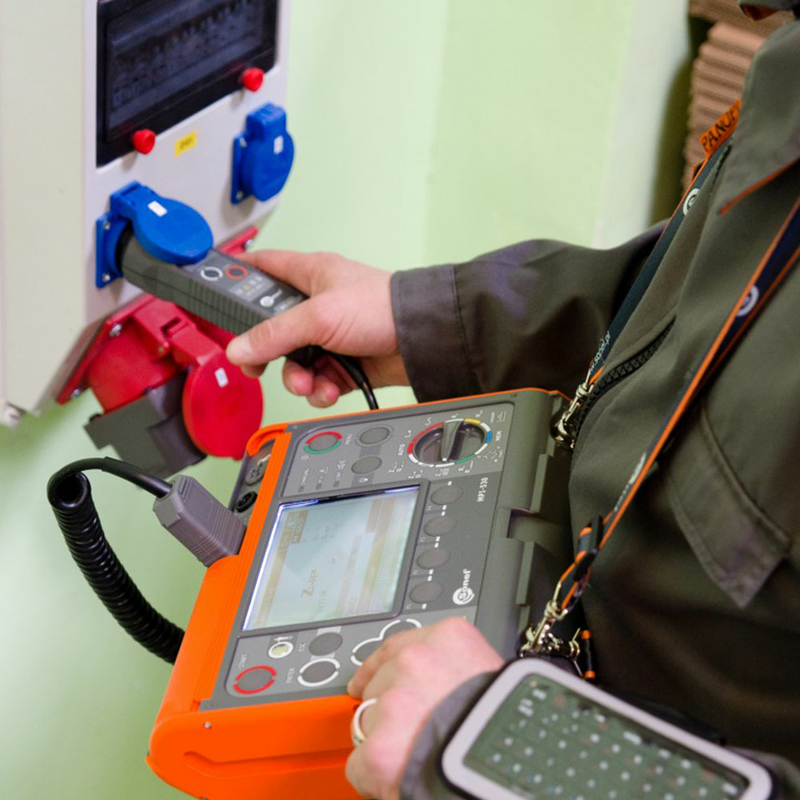

MPI-530UA – вимірювач параметрів електробезпеки електроустановок, рис. 2

MPI-530UA являє собою багатофункціональний вимірювальний прилад, що застосовується у приймально-здавальних і періодичних випробуваннях електроустановок. Прилад поєднує функціональні можливості серії MZC, MRP, MIC, TKF і MRU. MPI-530UA – це електролабораторія в одному приладі. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації.

Отримати комерційну пропозицію

Особливості

Вимірювання в колах «фаза – нуль», «фаза – захисний провідник», «фаза – фаза»
Вимірювання в колі «фаза – захисний провідник» без спрацьовування ПЗВ
Обчислення очікуваного струму короткого замикання
Вимірювання параметрів пристроїв захисного відключення (ПЗВ) типу АС, А, F, B, В+
Вимірювання параметрів ПЗВ загального типу, з витримуванням часу спрацьовування (тип G) і селективних (тип S) із номінальними диференціальними струмами 10, 30, 100, 300, 500 та 1000 мА
Вимірювання часу відключення ПЗВ за струмів 0.5-, 1-, 2- та 5-кратних номінальному диференціальному струму
Автоматичний режим вимірювання параметрів ПЗВ
Вимірювання напруги дотику щодо номінального диференціального струму ПЗВ
Вимірювання опору контактних з’єднань заземлювальних, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом
Вимірювання опору заземлювальних пристроїв за триполюсною схемою (3p)
Вимірювання опору заземлювальних пристроїв за чотириполюсною схемою (4p)
Вимірювання опору багатоелементних заземлювальних пристроїв без розриву кола заземлювачів (із застосуванням струмовимірювальних кліщів С-3)
Вимірювання опору заземлювальних пристроїв методом двох кліщів (С-3 та N-1)
Вимірювання питомого опору ґрунту методом Веннера
Вимірювання напруги перешкод
Вимірювання опору вимірювальних зондів
Автоматичний розрахунок додаткової похибки, спричиненої опором вимірювальних зондів
Вимірювання опору ізоляції напругою до 1000 В: стандартні величини 50, 100, 250, 500, 1000 В
Вимірювання опору ізоляції до 10 ГОм
Вимірювання опору ізоляції з використанням адаптерів WS-03, WS-04, AutoISO-1000C
Вимірювання освітленості з використанням адаптера LP1
Перевірка послідовності чергування фаз
Вимірювання напруги змінного струму до 500 В

Отримати комерційну пропозицію

Параметр	Значення
Вимірювання напруги змінного струму (True RMS) (діапазон частот 45–65 Гц)	0–500 В
Вимірювання частоти (діапазон напруги 50–500 В)	45–65 Гц
Вимірювання струму (True RMS). Кліщі C-6	10 мА – 9,99 А
Вимірювання струму (True RMS). Кліщі C-3	10 мА – 999 А
Вимірювання струму (True RMS). Кліщі F-1, F-2, F-3	1 А – 3,0 кА
Вимірювання активної P, реактивної Q і повної потужності S, а також cos ϕ. Кліщі C-6	0–5 кВА
Вимірювання активної P, реактивної Q і повної потужності S, а також cos ϕ. Кліщі C-3	0–500 кВА
Вимірювання активної P, реактивної Q і повної потужності S, а також cos ϕ. Кліщі F-1, F-2, F-3	0–1,5 МВА
Вимірювання гармонік напруги	0–500 В
Вимірювання гармонік струму	Не більше ніж 10 А для C-6 і 1000 А для С-3, F-1, F-2, F-3
Коефіцієнт гармонійних складових напруги THDU (h = 2–40)	0–999,9% (для U_вим > 1% U_ном)
Коефіцієнт гармонійних складових струму THDI (h = 2–40)	0–999,9% (для I_вим > 1% I_ном)
Вимірювання повного опору петлі короткого замикання Z_S	0,13–1999,9 Ом
Вимірювання активного R_S та реактивного X_S опору петлі короткого замикання (розраховується та відображається для Z_S < 20 Ом)	0–19,999 Ом
Вимірювання струму I_К петлі короткого замикання (діапазон вимірювання розраховується на базі величини Z_S)	0,055 А – 40 кА
Вимірювання повного опору петлі короткого замикання Z_S (діапазон вимірювання 0,5–1999 Ом для провідників 1,2 м, WS-03 та WS-04, а також 0,51–1999 Ом для провідників 5, 10 та 20 м)	0–1999 Ом
Вимірювання активного R_S та реактивного X_S опору петлі короткого замикання	0–19,99 Ом
Струм короткого замикання І_К петлі (діапазон вимірювання розраховується на базі величини Z_S)	0,055 А – 40 кА
Вимірювання напруги дотику U_B щодо I_Δn	0–99,9 В
Вимірювання струму відключення ПЗВ I_A для синусоїдального диференціального струму (діапазон вимірювання 0,3–1,0 I_Δn)	3,3–1000 мА
Вимірювання струму відключення ПЗВ I_A для однополярного пульсуючого диференціального струму та однополярного пульсуючого диференціального струму з постійною складовою 6 мA (діапазон вимірювання 0,35–1,4 I_Δn для I_Δn ≥ 30 мA та 0,35–2 I_Δn для I_Δn = 10 мA)	3,5–700 мА
Вимірювання струму відключення ПЗВ I_A для постійного диференціального струму (діапазон вимірювання 0,2–2,0 I_Δn)	2,0–1000 мА
Вимірювання опору допоміжних зондів R_H, R_S	0–50 кОм
Вимірювання напруги перешкод (внутрішній опір близько 8 МОм)	0–100 В
Вимірювання опору заземлювального пристрою з використанням кліщів	0–1,99 кОм
Вимірювання опору заземлювального пристрою безконтактним методом із використанням двох кліщів	0–99,9 Ом
Вимірювання питомого опору ґрунту (ρ)	0–99,9 кОм
Вимірювання перехідних опорів контактів і провідників струмом ± 200 мА	0–400 Ом
Вимірювання активного опору малим струмом	0–1999 Ом
Вимірювання опору ізоляції (для U_N = 50 В)	0–250 МОм
Вимірювання опору ізоляції (для U_N = 100 В)	0–500 МОм
Вимірювання опору ізоляції (для U_N = 250 В)	0–999 МОм
Вимірювання опору ізоляції (для U_N = 500 В)	0–2,00 ГОм
Вимірювання опору ізоляції (для U_N = 1000 В)	0–9,99 ГОм
Вимірювання освітленості	0–19,9 кЛк
