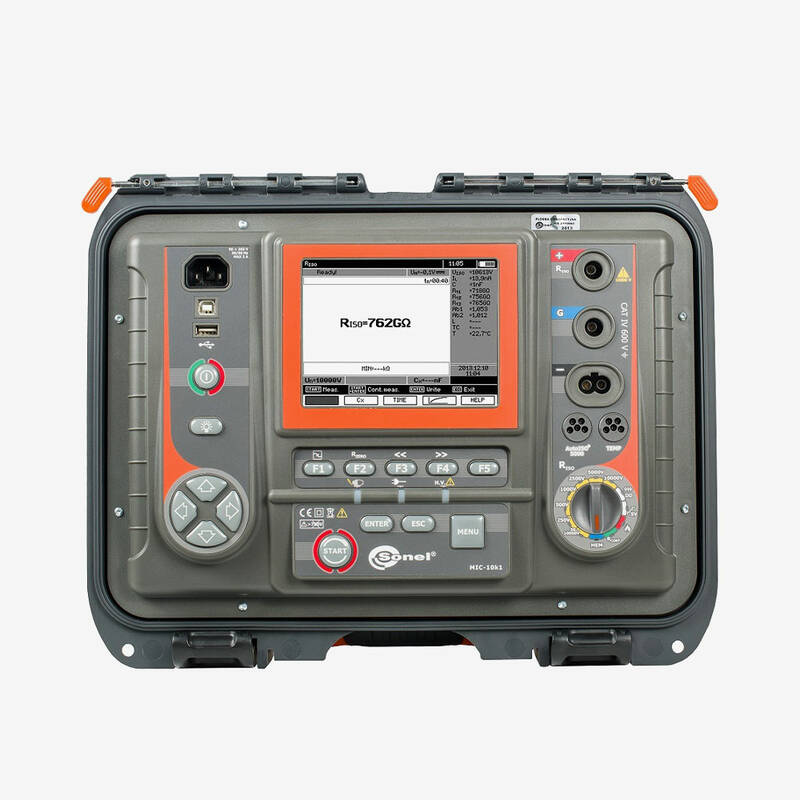

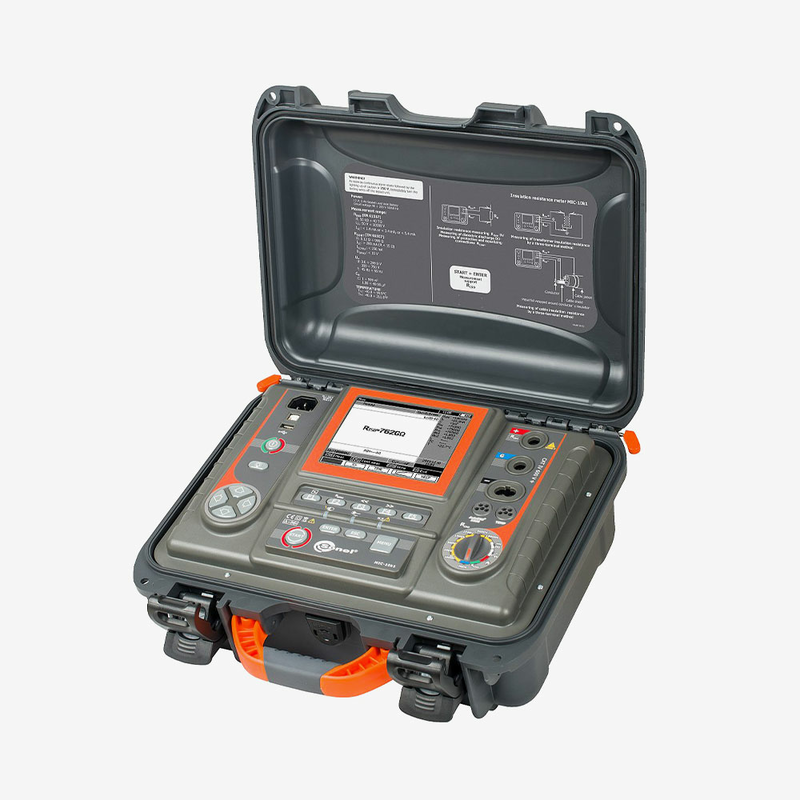

MIC-10k1UA – вимірювач параметрів електроізоляції
  • Особливості
  • Характеристики

MIC-10k1UA являє собою цифровий мегаомметр, призначений для випробування електричної міцності ізоляції електроустановок систем електропостачання, а також для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 10 кВ постійного струму, а діапазон вимірюваного опору обмежено величиною в 40 ТОм.

Отримати комерційну пропозицію

Особливості

  • Вимірювання опору ізоляції до 40 ТОм
  • Вимірювальна напруга до 10 кВ
  • Обчислення коефіцієнтів абсорбції та поляризації: встановлення трьох інтервалів часу
  • Встановлення часу вимірювання – до 99 хв 59 с
  • Вимірювальний струм – 1,2 мА, 3 мА чи 6 мА
  • Вимірювання опору ізоляції з використанням провідників завдовжки до 20 м
  • Вимірювання багатожильних кабелів із використанням адаптера AutoISO-5000 (вимірювальна напруга до 5 кВ)
  • Автоматичне розряджання ємності вимірюваного об’єкта після закінчення вимірювання
  • Вимірювання ємності кабелю (у процесі вимірювання опору ізоляції)
  • Вимірювання опору ізоляції ступінчастою напругою, що наростає (SV)
  • Вимірювання коефіцієнта розряду діелектриків (DD)
  • Визначення місця ушкодження (пропалювання)
  • Захист від об’єкта вимірювання, що перебуває під напругою
  • Вимірювання температури з використанням додаткового зонда ST-1
  • Удосконалений цифровий фільтр – для вимірювань в умовах сильних електромагнітних перешкод
  • Вимірювання напруги змінного й постійного струму до 750 В
  • Живлення від вбудованого акумулятора або мережі 90–260 В
  • Відображення графіків на дисплеї у процесі вимірювання
  • Вбудована інноваційна пам’ять результатів вимірювань із можливістю зазначення замовників, найменувань об’єктів і точок вимірювань
  • Передавання даних на ПК USB, Bluetooth або за допомогою запису на USB-флеш-накопичувач

Реалізована в MIC-10k1UA установка трьох інтервалів часу дозволяє автоматично розраховувати коефіцієнт абсорбції (зволоженості), поляризації (старіння) та коефіцієнт розряду діелектрика. У процесі вимірювання опору ізоляції відбувається вимірювання ємності. Електромагнітні перешкоди завдяки вбудованому цифровому фільтру не впливають на результат вимірювань.

Вхід RISO має електронний захист від перевантаження (наприклад, на випадок підключення до ланцюга під напругою) до 825 В протягом 60 секунд.

Винятково корисним рішенням є функція пропалювання пошкодженої ізоляції об’єкта. Перетворювач потужністю близько 60 Вт дає змогу допалювати місця пошкодження кабелю та полегшує локалізацію дефекту, наприклад, з використанням методу рефлектометрії за допомогою рефлектометра.

Усі результати вимірювання можна зберегти в пам’яті приладу з подальшою передачею даних на комп’ютер.

MIC-10k1UA являє собою цифровий мегаомметр, призначений для випробування електричної міцності ізоляції електроустановок систем електропостачання, а також для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 10 кВ постійного струму, а діапазон вимірюваного опору обмежено величиною в 40 ТОм.

Отримати комерційну пропозицію

Вимірювання опору електроізоляції RISO (UISO = 5000 В)

Діапазон

Дискретність

Основна похибка

0,0–999 кОм

1 кОм

± (3% в. в. + 10 о. м. р.)

1,00–9,99 МОм

0,01 МОм

10,0–99,9 МОм

0,1 МОм

100–999 МОм

1 МОм

1,00–9,99 ГОм

0,01 ГОм

10,0–99,9 ГОм

0,1 ГОм

100–999 ГОм

1 ГОм

± (3,5% в. в. + 10 о. м. р.)

1,00–9,99 ТОм

0,01 TОм

± (7,5% в. в. + 10 о. м. р.)

Вимірювання опору електроізоляції RISO (UISO = 10000 В)

Діапазон

Дискретність

Основна похибка

10,0–19,9 ТОм

0,1 TОм

± (12,5% в. в. + 10 о. м. р.)

20,0–40,0 ТОм

0,1 TОм

не нормується

Вимірювання опору електроізоляції наростаючою напругою (SV)

Напруга UISO

Крок напруги

50–1000 В

25 В

1000–5000 В

50 В

5000–10000 В

50 В

Вимірювання напруги постійного й змінного струму (діапазон частоти: 45–65 Гц)

Діапазон

Дискретність

Основна похибка

0–29,9 В

0,1 В

± (2% в. в. + 20 о. м. р.)

30,0–299,9 В

0,1 В

± (2% в. в. + 6 о. м. р.)

300–750 В

1 В

± (2% в. в. + 2 о. м. р.)

Вимірювання ємності (тільки під час вимірювання RISO (під час розряджання об’єкта))

Діапазон

Дискретність

Основна похибка

1–999 нФ

1 нФ

± (5% в. в. + 5 о. м. р.)

1,00–49,99 мкФ

0,01 мкФ

Вимірювання температури навколишнього середовища

Діапазон

Дискретність

Основна похибка

-40…+99,9°С

1°С

± (3% в. в. + 8 о. м. р.)

Клас ізоляції

Подвійна

Категорія безпеки

IV, 600 В (III, 1000 В)

Ступінь захисту корпусу

IP 54

Живлення вимірювача

Літій-іонний акумулятор, 14.8 В, 5.3 А·год

Температура зберігання

-25…+70°C

Температура робоча

-20…+50°C

Відносна вологість

20–90%

Висота

До 3000 м

Живлення зарядного пристрою

Електромережа 90–260 В / 50–60 Гц

Дисплей

РК, графічний 5,6"

Інтерфейс

USB або Bluetooth®

Габаритні розміри

390 × 308 × 172 мм

Маса

Близько 7 кг
