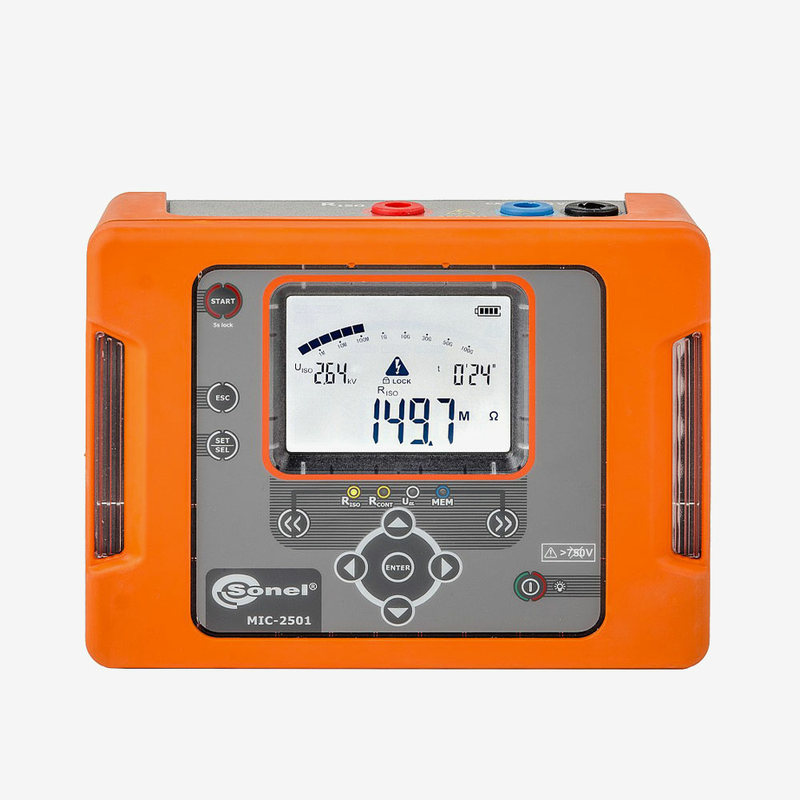

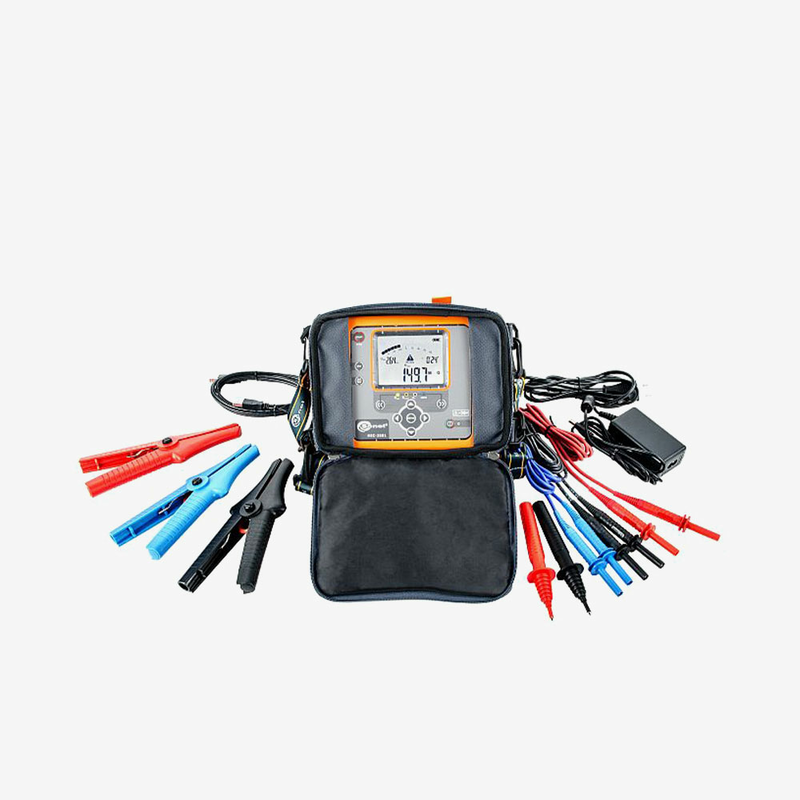

MIC-2501UA – вимірювач параметрів електроізоляції
- Особливості
- Характеристики
MIC-2501UA являє собою цифровий мегаомметр, призначений для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 2,5 кВ постійного струму, а діапазон вимірюваного опору обмежений величиною в 1 ТОм.
Отримати комерційну пропозицію
Особливості
- Вимірювальна напруга до 2,5 кВ
- Вимірювання опору ізоляції до 1000 ГОм (1 ТОм)
- Обчислення коефіцієнтів абсорбції та поляризації: встановлення трьох інтервалів часу
- Індикація вимірюваного опору та струму витоку
- Автоматичне розряджання ємності вимірюваного об’єкта після закінчення вимірювання
- Вимірювання опору контактних з’єднань заземлювальних, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом
- Графічний аналіз стану ізоляції за трьома характеристиками RISO(t), U(t), I(t)
- Вимірювання напруги змінного й постійного струму до 750 В
- Робота приладу від внутрішнього акумулятора, мережі 220 В, автомобільної мережі 12 В (підкурювача)
- Збереження результатів вимірювань у пам’яті
- Передавання даних на ПК за допомогою USB-інтерфейсу
Реалізоване в MIC-2501UA встановлення трьох інтервалів часу дозволяє автоматично розраховувати коефіцієнти абсорбції (зволоженості) та поляризації (старіння). У процесі вимірювання опору ізоляції пристрій відображає величину струму витоку.
Прилад дозволяє вимірювати опір з’єднань заземлювачів із заземлюваними елементами та опір провідників зрівнювання потенціалів струмом не менше ніж 200 мА з роздільною здатністю 0,01 Ом.
Усі результати вимірювання можна зберегти в пам’яті приладу з подальшим передаванням даних на комп’ютер.
MIC-2501UA являє собою цифровий мегаомметр, призначений для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 2,5 кВ постійного струму, а діапазон вимірюваного опору обмежений величиною в 1 ТОм.
Отримати комерційну пропозицію
|
Вимірювання напруги змінного / постійного струму (діапазон частоти: 45–65 Гц)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0–299,9 В
|
0,1 В
|
± (3% в. в. + 2 о. м. р.)
|
|
0,0–750 В
|
1 В
|
|
Вимірювання опору електроізоляції RISO
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0–999,9 кОм
|
0,1 кОм
|
± (3% в. в. + 20 о. м. р.)
|
|
1,000–9,999 МОм
|
0,001 МОм
|
|
10,00–99,99 МОм
|
0,01 МОм
|
|
100,0–999,9 МОм
|
0,1 МОм
|
|
1,000–9,999 ГОм
|
0,001 ГОм
|
|
10,00–99,99 ГОм
|
0,01 ГОм
|
|
100,0–999,9 ГОм
|
0,1 ГОм
|
|
Орієнтовні максимальні значення вимірюваного опору залежно від напруги вимірювання
|
|
Діапазон
|
Дискретність
|
|
до 100 В
|
50 ГОм
|
|
200–400 В
|
100 ГОм
|
|
500–900 В
|
250 ГОм
|
|
1000–2400 В
|
500 ГОм
|
|
2500 В
|
1000 ГОм
|
|
Вимірювання перехідних опорів контактів і провідників струмом не менше ніж ± 200 мА
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,00–19,99 Ом
|
0,01 Ом
|
±(2% в. в. + 3 о.м.р.)
|
|
20,0–199,9 Ом
|
0,1 Ом
|
|
200–999 Ом
|
1 Ом
|
±(4% в. в. + 3 о.м.р.)
|
|
|
Клас ізоляції
|
подвійна
|
|
Категорія безпеки
|
IV, 600 В (III, 1000 В)
|
|
Ступінь захисту
|
IP 65
|
|
Живлення
|
Пакет акумуляторів SONEL NiMH 9,6В, 2 А·год
|
|
Габаритні розміри
|
200 × 150 × 75 мм
|
|
Маса вимірювача
|
Близько 0,9 кг
|
|
Температура зберігання
|
-20…+60°C
|
|
Робоча температура
|
-20…+50°C
|
|
Пам’ять результатів вимірювань
|
990 комірок, 11 880 результатів
|
|
Інтерфейс
|
USB
|
