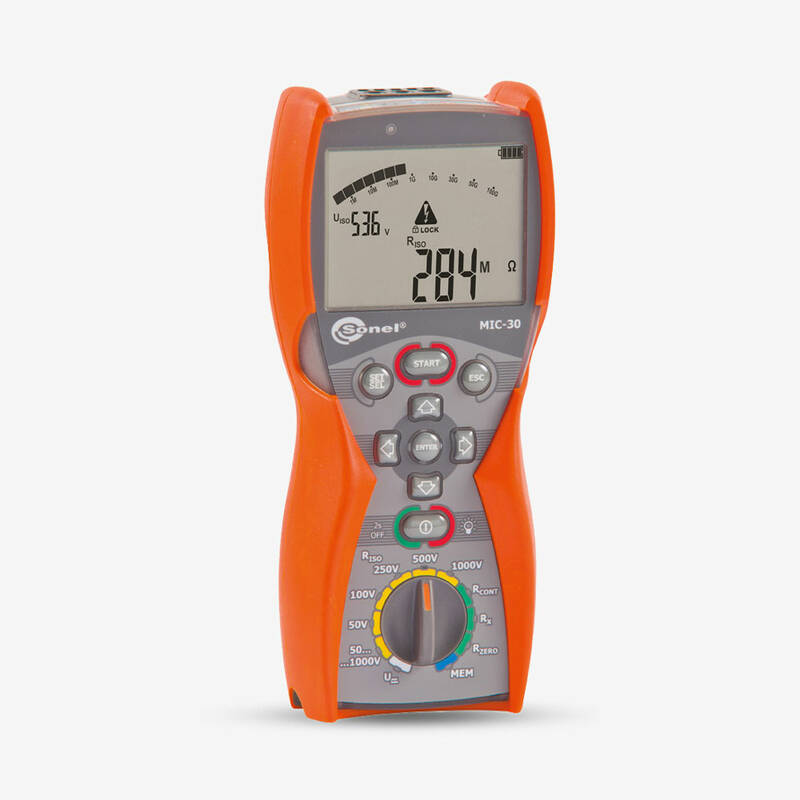

MIC-30UA – вимірювач параметрів електроізоляції
- Особливості
- Характеристики
MIC-30UA являє собою цифровий мегаомметр, призначений для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 1 кВ постійного струму, а діапазон вимірюваного опору обмежений величиною в 100 ГОм.
Отримати комерційну пропозицію
Особливості
- Вимірювальна напруга до 1000 В
- Вимірювання опору ізоляції до 100 ГОм
- Встановлення трьох інтервалів часу T1, T2 і T3 в діапазоні 1–600 с для обчислення коефіцієнта абсорбції (зволоженості ізоляції) та коефіцієнта поляризації (ступеня старіння ізоляції)
- Звукова індикація п’ятисекундних інтервалів – спрощує розв’язання задачі щодо побудови тимчасової залежності
- Постійна індикація вимірюваного опору чи струму витоку
- Вимірювання з використанням адаптера UNI-Schuko
- Автоматичне розряджання ємності кабелю після закінчення вимірювання ізоляції
- Вимірювання ємності кабелю (у процесі вимірювання опору ізоляції)
- Вимірювання опору з’єднань заземлювачів із заземлюваними елементами та пристроями вирівнювання потенціалів струмом не менше ніж 200 мА з роздільною здатністю 0,01 Ом
- Низьковольтне вимірювання активного опору
- Контроль цілісності електричних кіл
- Вимірювання напруги змінного й постійного струму
- Збереження результатів вимірювань у пам’ять (990 комірок)
- Передавання даних на ПК із використанням радіоканалу
Реалізоване в MIC-30UA встановлення трьох інтервалів часу дозволяє автоматично розраховувати коефіцієнти абсорбції (зволоженості) та поляризації (старіння). У процесі вимірювання опору ізоляції пристрій відображає величину струму витоку, а також вимірює ємність кабелю.
Прилад дозволяє вимірювати опір з’єднань заземлювачів із заземлюваними елементами та опір провідників зрівнювання потенціалів струмом не менше ніж 200 мА з роздільною здатністю 0,01 Ом.
Усі результати вимірювання можна зберегти в пам’яті приладу з подальшим передаванням даних на комп’ютер.
MIC-30UA являє собою цифровий мегаомметр, призначений для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 1 кВ постійного струму, а діапазон вимірюваного опору обмежений величиною в 100 ГОм.
Отримати комерційну пропозицію
|
Вимірювання напруги змінного / постійного струму (True RMS) (діапазон частот: 45–65 Гц)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0–299,9 В
|
0,1 В
|
± (2% в. в. + 6 о. м. р.)
|
|
300–600 В
|
1 В
|
± (2% в. в. + 2 о. м. р.)
|
|
Вимірювання опору ізоляції (для UN = 50 В)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0 – 999,9 кОм
|
0,1 кОм
|
± (3% в. в. + 8 о. м. р.)
[± (5% в. в. + 8 о. м. р.)] (для адаптера WS-04)
|
|
1,000–9,999 МОм
|
0,001 МОм
|
|
10,00–99,99 МОм
|
0,01 МОм
|
|
100,0–250,0 МОм
|
0,1 МОм
|
|
Вимірювання опору ізоляції (для UN = 100 В)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0 – 999,9 кОм
|
0,1 кОм
|
± (3% в. в. + 8 о. м. р.)
[± (5% в. в. + 8 о. м. р.)] (для адаптера WS-04)
|
|
1,000–9,999 МОм
|
0,001 МОм
|
|
10,00–99,99 МОм
|
0,01 МОм
|
|
100,0–500,0 МОм
|
0,1 МОм
|
|
Вимірювання опору ізоляції (для UN = 250 В)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0 – 999,9 кОм
|
0,1 кОм
|
± (3% в. в. + 8 о. м. р.)
[± (5% в. в. + 8 о. м. р.)] (для адаптера WS-04)
|
|
1,000–9,999 МОм
|
0,001 МОм
|
|
10,00–99,99 МОм
|
0,01 МОм
|
|
100,0–999,9 МОм
|
0,1 МОм
|
|
1,000–2,000 ГОм
|
0,001 ГОм
|
± (4% в. в. + 6 о. м. р.)
[± (6% в. в. + 6 о. м. р.)] (для адаптера WS-04)
|
|
Вимірювання опору ізоляції (для UN = 500 В)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0 – 999,9 кОм
|
0,1 кОм
|
± (3% в. в. + 8 о. м. р.)
[± (5% в. в. + 8 о. м. р.)] (для адаптера WS-04)
|
|
1,000–9,999 МОм
|
0,001 МОм
|
|
10,00–99,99 МОм
|
0,01 МОм
|
|
100,0–999,9 МОм
|
0,1 МОм
|
|
1,000–9,999 ГОм
|
0,001 ГОм
|
± (4% в. в. + 6 о. м. р.)
[± (6% в. в. + 6 о. м. р.)] (для адаптера WS-04)
|
|
10,00–20,00 ГОм
|
0,01 ГОм
|
|
Вимірювання опору ізоляції (для UN = 1000 В)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0 – 999,9 кОм
|
0,1 кОм
|
± (3% в. в.+ 8 о. м. р.),
[± (5% в. в.+ 8 о. м. р.)] (для адаптера WS-04)
|
|
1,000–9,999 МОм
|
0,001 МОм
|
|
10,00–99,99 МОм
|
0,01 МОм
|
|
100,0–999,9 МОм
|
0,1 МОм
|
|
1,000–9,999 ГОм
|
0,001 ГОм
|
± (4% в. в.+ 6 о. м. р.),
[± (6% в. в.+ 6 о. м. р.)] (для адаптера WS-04)
|
|
10,00–99,99 ГОм
|
0,01 ГОм
|
|
10,0–20,00 ГОм
|
0,1 ГОм
|
|
Вимірювання ємності (тільки в процесі вимірювання RISO)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
1–999 нФ
|
1 нФ
|
± (5% в. в. + 5 о. м. р.)
|
|
1,00–9,99 мкФ
|
0,01 мкФ
|
|
Вимірювання перехідних опорів контактів та провідників струмом не менше ніж ± 200 мА
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0–19,99 Ом
|
0,01 Ом
|
± (2% в. в. + 3 о. м. р.)
|
|
20,0–199,9 Ом
|
0,1 Ом
|
|
200–999 Ом
|
1 Ом
|
± (4% в. в. + 3 о. м. р.)
|
|
Вимірювання активного опору малим струмом
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0–199,9 Ом
|
0,1 Ом
|
± (3% в. в. + 3 о. м. р.)
|
|
200–1999 Ом
|
1 Ом
|
|
|
Живлення
|
Чотири елементи живлення LR6 (АА) алкалінові, акумуляторні батареї NiMH HR6 (AA)
|
|
Категорія електробезпеки
|
Кат. IV, 600 В
|
|
Ізоляція
|
подвійна
|
|
Ступінь захисту
|
IP 67
|
|
Діапазон робочих температур
|
-10…50 °C
|
|
Діапазон температур під час зберігання
|
-20…70°C
|
|
Пам’ять результатів вимірювань
|
990 комірок
|
|
Інтерфейс
|
Радіоканал OR-1
|
|
Габаритні розміри
|
220 × 100 × 60 мм
|
|
Маса
|
Близько 0,6 кг
|
