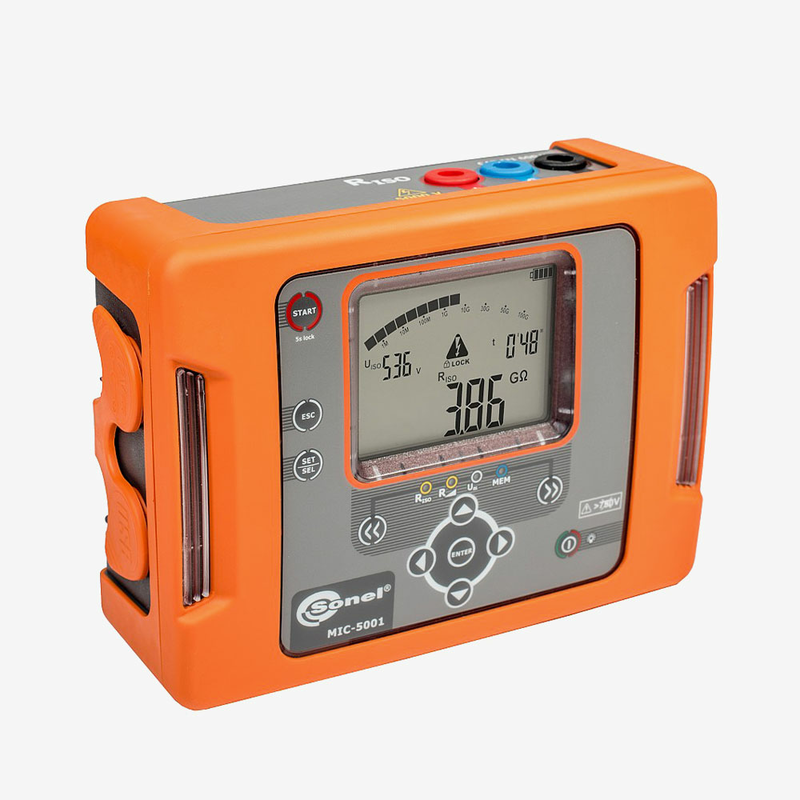

MIC-5001UA – вимірювач параметрів електроізоляції
- Особливості
- Характеристики
MIC-5001UA являє собою цифровий мегаомметр, призначений для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 5 кВ постійного струму, а діапазон вимірюваного опору обмежений величиною в 5 ТОм.
Отримати комерційну пропозицію
Особливості
- Вимірювальна напруга до 5 кВ
- Вимірювання опору ізоляції до 5 ТОм
- Обчислення коефіцієнтів абсорбції та поляризації: встановлення трьох інтервалів часу
- Індикація вимірюваного опору та струму витоку
- Автоматичне розряджання ємності вимірюваного об’єкта після закінчення вимірювання
- Графічний аналіз стану ізоляції за трьома характеристиками RISO(t), U(t), I(t)
- Налаштування трьох режимів роботи фільтра від перешкод електромагнітних полів
- Вимірювання опору ізоляції наростаючою напругою (RampTest) з можливістю регулювання випробувальної напруги й часу
- Вимірювання напруги змінного й постійного струму до 750 В
- Робота приладу від внутрішнього акумулятора, мережі 220 В і автомобільної мережі 12 В (підкурювача)
- Збереження результатів вимірювань у пам’ять
- Передавання даних на ПК за допомогою USB-інтерфейсу
У MIC-5001UA реалізовано встановлення трьох інтервалів часу, що дозволяє автоматично розраховувати коефіцієнти абсорбції (зволоженості) та поляризації (старіння). У процесі вимірювання опору ізоляції пристрій відображає величину струму витоку. Функція Ramp test дозволяє вимірювати опір ізоляції та напруги пробою з кроком до 1 кВ/с.
Аналоговий фільтр приладу пригнічує змінну складову струму і дозволяє виміряти серед сильних електромагнітних перешкод.
Усі результати вимірювання можна зберегти в пам’яті приладу з подальшим передаванням даних на комп’ютер.
MIC-5001UA являє собою цифровий мегаомметр, призначений для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 5 кВ постійного струму, а діапазон вимірюваного опору обмежений величиною в 5 ТОм.
Отримати комерційну пропозицію
|
Вимірювання напруг змінного / постійного струму (діапазон частот: 45–65 Гц)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0–299,9 В
|
0,1 В
|
± (3% в. в. + 2 о. м. р.)
|
|
300–750 В
|
1 В
|
|
Вимірювання опору електроізоляції RISO
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0–999,9 кОм
|
0,1 кОм
|
± (3% в. в. + 20 о. м. р.)
|
|
1,000–9,999 МОм
|
0,001 МОм
|
|
10,00–99,99 МОм
|
0,01 МОм
|
|
100,0–999,9 МОм
|
0,1 МОм
|
|
1,000–9,999 ГОм
|
0,001 ГОм
|
|
10,00–99,99 ГОм
|
0,01 ГОм
|
|
100,0–999,9 ГОм
|
0,1 ГОм
|
|
1,000–5,000 ТОм
|
1 ГОм
|
± (4% в. в. + 50 о. м. р.)
|
|
Вимірювання струму витоку
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0–IL max
|
Мілі-, мікро-, нано-
|
Розраховується на базі показань опору
|
|
Вимірювання опору ізоляції в режимі RampTest
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
0,0–999,9 кОм
|
0,1 кОм
|
± (5% в. в. + 40 о. м. р.)
|
|
1,000–9,999 МОм
|
0,001 МОм
|
|
10,00–99,99 МОм
|
0,01 МОм
|
|
100,0–999,9 МОм
|
0,1 МОм
|
|
1,000–9,999 ГОм
|
0,001 ГОм
|
|
10,00–99,99 ГОм
|
0,01 ГОм
|
|
100,0–999,9 ГОм
|
0,1 ГОм
|
|
1,000–4,999 ТОм
|
0,001 ТОм
|
|
Вимірювання напруги пробою режимі RampTest (UISO ≤ 600 В, за ємності об’єкта не більше ніж 1 мкФ)
|
|
Діапазон
|
Дискретність
|
Основна похибка
|
|
25,0–99,0 В
|
0,1 В
|
± 5% в. в. ± 10 о. м. р.
|
|
100–600 В
|
1 В
|
± 5% в. в. ± 4 о. м. р.
|
|
Вимірювання напруги пробою режимі RampTest (UISO > 600 В, за ємності об’єкта не більше ніж 1 мкФ)
|
|
25–999 В
|
1 В
|
± 5% в. в. ± 5 о. м. р.
|
|
1,00–5,00 кВ
|
10 В
|
± 5% в. в. ± 4 о.м.р
|
|
|
Живлення
|
Пакет акумуляторів SONEL NiMH 9.6 В, 2 А·год
Постійний струм 11–14,5В 2,5А
|
|
Категорія електробезпеки
|
Кат. IV, 600 В
|
|
Ізоляція
|
Подвійна
|
|
Ступінь захисту
|
IP 65
|
|
Діапазон робочих температур
|
-20…40°C
|
|
Діапазон температуру під час зберігання
|
-20…60°C
|
|
Дисплей
|
Сегментний РКІ
|
|
Інтерфейс
|
USB
|
|
Пам’ять
|
990 комірок
|
|
Габаритні розміри
|
200 × 150 × 75 мм
|
|
Маса
|
Близько 1 кг
|
