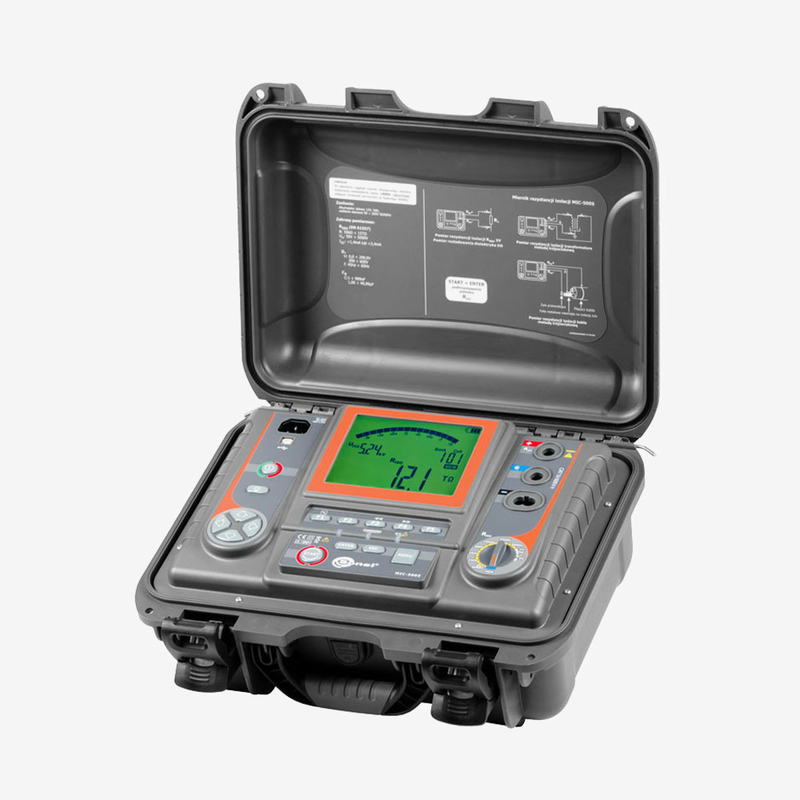

MIC-5010UA – вимірювач параметрів електроізоляції
- Особливості
- Характеристики
MIC-5010UA являє собою цифровий мегаомметр, призначений для випробування електричної міцності ізоляції електроустановок систем електропостачання, а також вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 5 кВ постійного струму, а діапазон вимірюваного опору обмежений величиною в 15 ТОм.
Отримати комерційну пропозицію
Особливості
- Автоматичне розряджання ємності вимірюваного об’єкта після закінчення вимірювання
- Вимірювання ємності кабелю (у процесі вимірювання опору ізоляції)
- Вимірювання опору ізоляції наростаючою ступінчастою напругою (SV)
- Вимірювання коефіцієнта розряду діелектриків (DD)
- Захист від об’єкта вимірювання, що перебуває під напругою
- Цифрові фільтри щодо вимірювань за умов підвищених перешкод навколишнього середовища
- Вимірювання опору контактних з’єднань заземлювальних, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом
- Вимірювання напруги змінного й постійного струму до 600 В
- Живлення від вбудованого акумулятора
- Збереження результатів вимірювань у пам’ять
- Передавання даних на ПК USB або з використанням бездротового інтерфейсу OR-1
- Вимірювання опору ізоляції до 15 ТОм
- Вимірювальна напруга до 5 кВ: стандартні величини 100, 250, 500, 1000, 2500 і 5000
- Обчислення коефіцієнтів абсорбції та поляризації: встановлення трьох інтервалів часу
- Встановлення часу вимірювання – до 99 хв 59 с
- вимірювальний струм – 1,2 мА, 3 мА
- Вимірювання опору ізоляції з використанням провідників довжиною до 20 м
MIC-5010UA являє собою цифровий мегаомметр, призначений для випробування електричної міцності ізоляції електроустановок систем електропостачання, а також вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- й телекомунікаційних установок. Максимальна вимірювальна напруга становить 5 кВ постійного струму, а діапазон вимірюваного опору обмежений величиною в 15 ТОм.
Отримати комерційну пропозицію
|
Вимірювання напруги змінного / постійного струму (діапазон частот: 45–65 Гц)
|
|
Діапазон показів
|
Дискретність
|
Основна похибка
|
|
0–29,9 В
|
0,1 В
|
± (2% в. в. + 20 о. м. р.)
|
|
30,0–299,9 В
|
0,1 В
|
± (2% в. в. + 6 о. м. р.)
|
|
300–600 В
|
1 В
|
± (2% в. в. + 2 о. м. р.)
|
|
Вимірювання опору електроізоляції RISO
|
|
Діапазон показів
|
Дискретність
|
Основна похибка
|
|
0,0–999 кОм
|
1 кОм
|
± (3% в. в. + 10 о.м. р.)
|
|
1,00–9,99 МОм
|
0,01 МОм
|
|
10,0–99,9 МОм
|
0,1 МОм
|
|
100–999 МОм
|
1 МОм
|
|
1,00–9,99 ГОм
|
0,01 ГОм
|
|
10,0–99,9 ГОм
|
0,1 ГОм
|
|
100–999 ГОм
|
1 ГОм
|
± (3,5% в. в. + 10 о. м. р.)
|
|
1,00–9,99 ТОм
|
0,01 TОм
|
± (7,5% в. в. + 10 о. м. р.)
|
|
10,0–15,0 ТОм
|
0,1 TОм
|
± (10% в. в. + 10 о. м. р.)
|
|
Вимірювання опору електроізоляції наростаючою напругою (SV)
|
|
Цільова напруга UISO
|
Послідовність вимірювальної напруги
|
|
1 кВ
|
200, 400, 600, 800, 1000 В
|
|
2,5 кВ
|
0,5; 1; 1,5; 2; 2,5 кВ
|
|
5 кВ
|
1, 2, 3, 4, 5 кВ
|
|
Вимірювання перехідних опорів контактів і провідників струмом не менше ніж ± 200 мА
|
|
Діапазон відображення
|
Дискретність
|
Основна похибка
|
|
0–19,99 Ом
|
0,01 Ом
|
± (2% в. в. + 3 о. м. р.)
|
|
20,0–199,9 Ом
|
0,1 Ом
|
|
200–999 Ом
|
1 Ом
|
± (4% в. в. + 3 о. м. р.)
|
|
Вимірювання ємності (після проведення вимірювання опору електроізоляції RISO)
|
|
Діапазон показів
|
Дискретність
|
Основна похибка
|
|
0–999 нФ
|
1 нФ
|
± (5% в. в. + 5 о. м. р.)
|
|
1,00–49,99 мкФ
|
0,01 мкФ
|
|
|
Живлення
|
Літій-іонний акумулятор, 14,8 В, 5,3 А·год
Змінний струм 50 / 60 Гц, 90–260 В
|
|
Категорія електробезпеки
|
Кат. IV, 600 В
|
|
Ізоляція
|
Подвійна
|
|
Ступінь захисту
|
IP 54 (для закритого корпусу IP 67)
|
|
Діапазон робочих температур
|
-20…50°C
|
|
Діапазон температур під час зберігання
|
-25…70°C
|
|
Дисплей
|
РК, сегментований 5,6"
|
|
Інтерфейс
|
USB або бездротовий інтерфейс OR-1
|
|
Габаритні розміри
|
390 x 308 x 172 мм
|
|
Маса
|
Близько 7 кг
|
