MRU-200UA – вимірювач параметрів заземлювальних пристроїв

Особливості
Характеристики

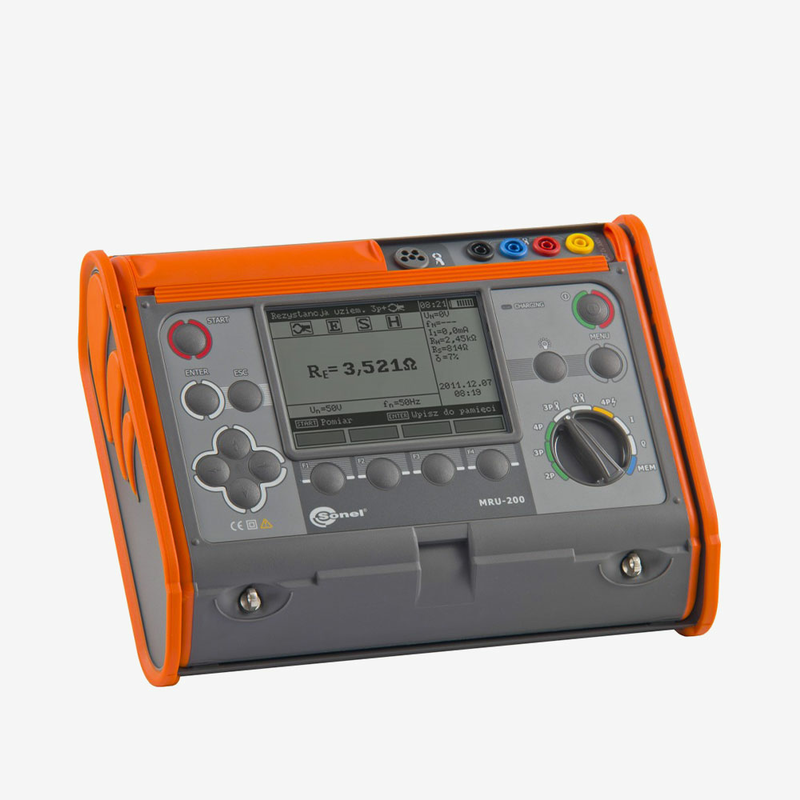

MRU-200UA – вимірювач параметрів заземлювальних пристроїв, рис. 1

MRU-200UA являє собою багатофункціональний вимірювач параметрів заземлювальних пристроїв і блискавкозахисту. Він дозволяє вимірювати як класичними методами (три-, чотириполюсна схема), так і безконтактним (метод двох кліщів), що особливо актуально в міських умовах, де відсутня можливість використання допоміжних електродів.

Отримати комерційну пропозицію

Особливості

Вимірювання опору заземлювальних пристроїв за триполюсною схемою (3p)
Вимірювання опору заземлювальних пристроїв за чотириполюсною схемою (4p)
Вимірювання опору багатоелементних заземлювальних пристроїв без розриву ланцюга заземлювачів (із застосуванням струмовимірювальних кліщів С-3)
Вимірювання опору заземлювальних пристроїв методом двох кліщів (С-3 та N-1)
Вимірювання опору блискавкозахисту за чотириполюсною схемою імпульсним методом (форма сигналу 4/10 мкс, 8/20 мкс, 10/350 мкс)
Вимірювання опору заземлювальних пристроїв опор ПЛ за допомогою адаптера ERP-1
Вимірювання питомого опору ґрунту методом Венера
Вимірювання опору контактних з’єднань заземлювальних, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,001 Ом
Вимірювання напруги перешкод
Вимірювання опору вимірювальних зондів
Автоматичний розрахунок додаткової похибки, спричиненої опором вимірювальних зондів
Збереження результатів вимірювань у пам’ять
Передавання даних на ПК через USB або за допомогою бездротового інтерфейсу OR-1

Завдяки сучасній конструкції прилад характеризується добрими ергономічними показниками й широкими вимірювальними функціями (зокрема аналізом умов, що негативно впливають на точність отриманих результатів).

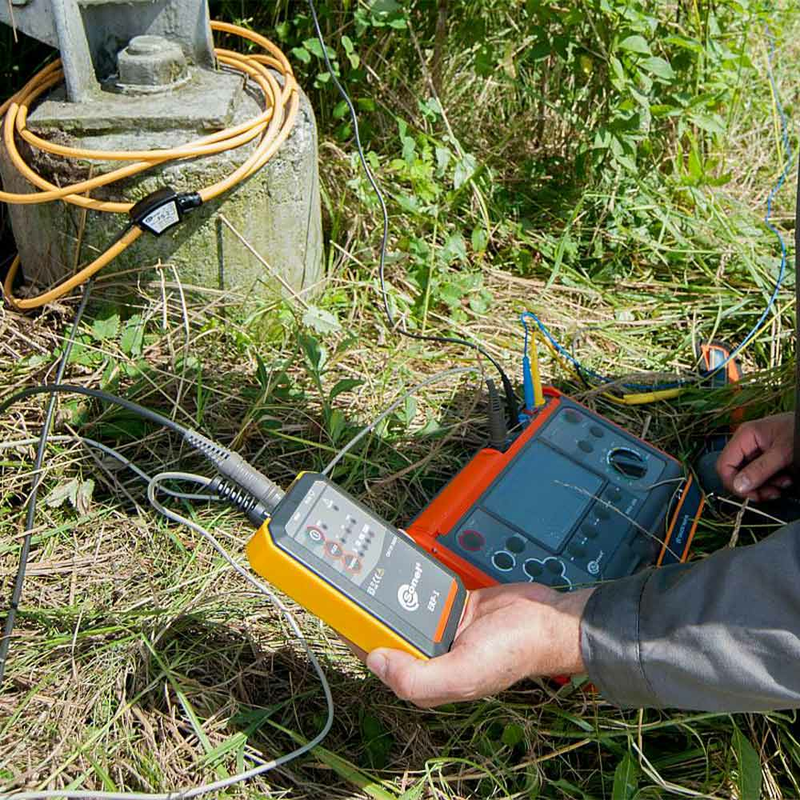

Для визначення характеристик блискавкозахисту MRU-200UA використовується імпульсний метод вимірювання опору, з можливістю вибору форми сигналу (4/10 мкс, 8/20 мкс, 10/350 мкс). Нещодавно додано функцію вимірювання заземлювальних пристроїв опор ПЛ за допомогою адаптера ERP-1 (опція).

Усі результати вимірювання можна зберегти в пам‘яті приладу з подальшим передаванням даних на комп’ютер.

Отримати комерційну пропозицію

Вимірювання напруги завад U_N (RMS) (діапазон частот 45–65 Гц)
Діапазон	Дискретність		Похибка
0–100 В	1 В		± (2 % в. в. + 3 о. м. р.)
Вимірювання частоти перешкод f_N (вимірювання для напруги перешкод > 1 В)
Діапазон	Дискретність		Похибка
15–450 Гц	1 Гц		± (1 % в. в. + 2 о. м. р.)
Вимірювання опору провідників і вирівнювання потенціалів (2p) (діапазон вимірювань 0,045 Ом – 19,9 кОм)
Діапазон	Дискретність		Похибка основна
0,000–3,999 Ом	0,001 Ом		± (2 % в. в. + 4 о. м. р.)
4,00–39,99 Ом	0,01 Ом		± (2 % в. в. + 2 о. м. р.)
40–399,9 Ом	0,1 Ом
400–3999 Ом	1 Ом
4,00–19,99 кОм	0,01 кОм		± (5 % в. в. + 2 е. м. р.)
Вимірювання опору заземлювальних пристроїв (3p, 4p) (діапазон вимірювань 0,100 Ом – 19,9 кОм)
Діапазон	Дискретність		Похибка основна
0,000–3,999 Ом	0,001 Ом		± (2 % в. в. + 4 о. м. р.)
4,00–39,99 Ом	0,01 Ом		± (2 % в. в. + 2 о. м. р.)
40–399,9 Ом	0,1 Ом
400–3999 Ом	1 Ом
4,00–19,99 кОм	0,01 кОм		± (5 % в. в. + 2 о. м. р.)
Вимірювання опору заземлювальних пристроїв трипровідним методом + кліщі (3p + кліщі) (діапазон вимірювань 0,120 Ом – 1,99 кОм)
Діапазон	Дискретність		Похибка основна
0,000–3,999 Ом	0,1 Ом		± (8 % в. в. + 4 о. м. р.)
4,00–39,99 Ом	1 Ом		± (8 % в. в. + 3 о. м. р.)
40,0–399,9 Ом	0,01 Ом
400–1999 Ом	1 Ом
Вимірювання опору заземлювальних пристроїв методом двох кліщів
Діапазон	Дискретність		Похибка основна
0,00–19,99 Ом	0,01 Ом		± (10 % в. в. + 3 о. м. р.)
20,0–149,9 Ом	1 Ом		± (20 % в. в. + 3 о. м. р.)
Вимірювання питомого опору ґрунту (згідно з методом Веннера, ρ = 2πLR_E, відстань між вимірювальними зондами (L): 1–50 м)
Діапазон	Дискретність		Похибка основна
0–199,9 Ом	0,01 Ом		± (2 % в. в. + 4 о. м. р.)
200–1999 Ом	1 Ом		± (2 % в. в. + 2 о. м. р.)
2,00–19,99 кОм	0,01 кОм
20,0–99,9 кОм	0,1 кОм
100–999 кОм	1 кОм
Вимірювання опору заземлювальних пристроїв і блискавкозахисту імпульсним методом
Діапазон	Дискретність		Похибка основна
0,0–99,9 Ом	0,1 Ом		± (2,5 % в. в. + 3 о. м. р.)
100–199 Ом	1 Ом
Вимірювання опору вимірювальних зондів
Діапазон	Дискретність		Похибка основна
0–999 Ом	1 Ом		± 5 % (R_E+R_H+R_S) + 8 о. м. р.
1,00–9,99 кОм	0,01 кОм
10,0–19,9 кОм	0,1 кОм
Вимірювання струму витоку (RMS) (діапазон частоти 45–65 Гц) (¹ – кліщі (діаметр 52 мм) – C-3, ² – гнучкі кліщі – F-1)
Діапазон	Дискретність		Похибка основна
0–99,9 мA¹	0,1 мА		± (8 % в. в. + 5 о. м. р.)
100–999 мA¹	1 мA		± (8 % в. в. + 3 о. м. р.)
1,00–4,99 A^1,2	0,01 A		± (5 % в. в. + 5 о. м. р.)¹ Не використовується ²
5,00–9,99 A^1,2	0,01 A		± (5 % в. в. + 5 о. м. р.)
10,0–99,9 A^1,2	0,1 A
100–300 A^1,2	1 A

Клас ізоляції		подвійна
Категорія безпеки		Кат. III, 600 В і кат. IV, 300 В
Ступінь захисту корпусу		IP 54
Максимальна напруга шуму (сума змінного й постійного струму), за якого можуть проводитися вимірювання		24 В
Максимальне значення струму шуму, за якого вимірювання може бути здійснено (з використанням кліщів)		3 A RMS
Частота вимірювального струму		125 Гц для мереж 16 2/3 Гц, 50 Гц та 400 Гц 150 Гц для мереж 60 Гц
Вимірювальна напруга та струм для 2p		U < 24 В RMS, I ≥ 200 мA для R ≤ 2 Ом
Вимірювальна напруга для 3p, 4p		25 або 50 В
Вимірювальний струм 3p, 4p		> 200 мA
Максимальний опір вимірювальних зондів		20 кОм
Індикація струму перешкод (кліщі)		≤ 0,5 мA
Живлення вимірювача		Пакет акумуляторів SONEL NiMH 4,8 В 4,2 Aч
Кількість вимірювань опору R 2p		> 1500 (1 Ом, 2 вим./хв)
Кількість вимірювань R_E		> 1200 (R_E= 10 Ом, R_H= R_S= 100 Ом, 2 вим./хв)
Тривалість вимірювання опору для методу 2p		< 6 секунд
Тривалість вимірювання для інших методів		< 8 секунд
Габаритні розміри		288 x 223 x 75 мм
Маса		Приблизно 2 кг
Робоча температура		-10…+50°C
Температура заряджання акумуляторів		+10…+40°C
