AQUILA – портативний аналізатор ЧР

AQUILA – портативний аналізатор ЧР

Особливості
Характеристики

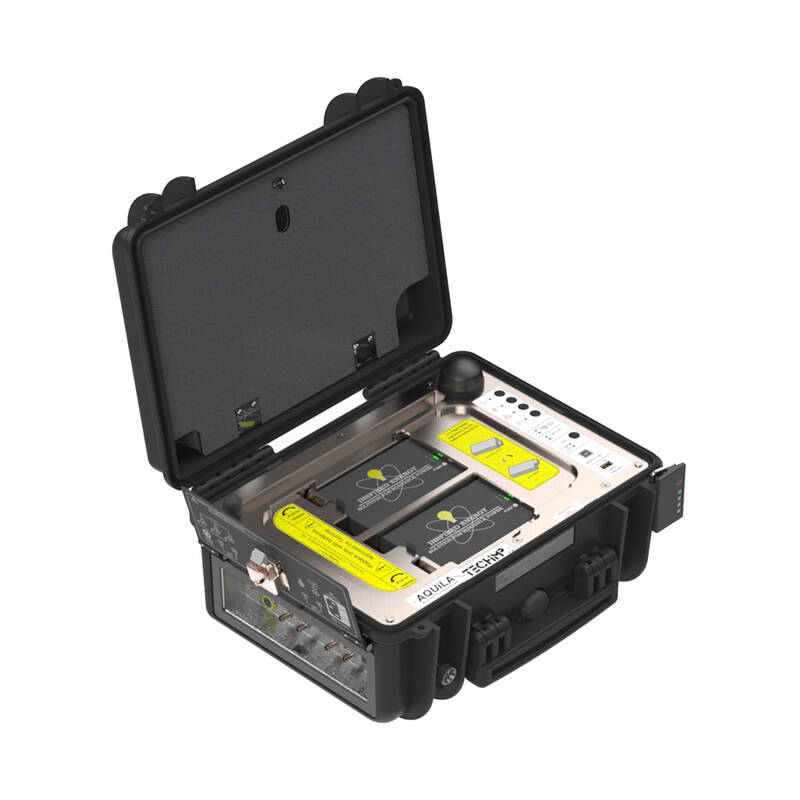

AQUILA являє собою надійний і портативний прилад для виявлення ЧР, що забезпечує широкий перелік можливостей, який ідеально підходить для застосування в польових умовах. Він може бути використаний як система постійного моніторингу, зберігаючи при цьому ступінь захисту, а підключення оптоволоконним кабелем дозволить створити мережу приладів для моніторингу параметрів у різних точках вимірювання.

Отримати комерційну пропозицію

Особливості

Інноваційний пристрій для запису й оброблення ЧР
Понад широка смуга пропускання (НШСП) зі швидким інтегрованим обробленням сигналів
До шести каналів вимірювання ЧР з повною підтримкою технології НШСП Techimp, а також канал синхронізації
Портативний аналізатор ЧР зі вбудованим 11-дюймовим промисловим HD-планшетом (опція) для управління пристроєм і аналізу даних
Велика варіативність інтерфейсів зв’язку (Wi-Fi, оптоволокно, USB, bluetooth)
Діагностичні інструменти на основі нечіткої логіки та статистичне опрацювання

Отримати комерційну пропозицію

Канал вимірювання ЧР
Технологія ЧР	НШСП – PRPD / TF map
Канали ЧР	Три канали НШСП для живлення датчиків (із можливістю розширення до шести)
Смуга пропуску	16 кГц – 30 МГц, фільтр НШСП
Роздільна здатність	10 Біт
Динамічний діапазон	75 дБ
Макс. частота знімання	100 млн виб./с
Вхідна межа за напругою	1–4000 мВпік.-пік.
Вхідна чутливість	< 1,0 мВпік.-пік.
Вхідний імпеданс	50 Ом
Тривалість запису	1–20 мкс
Тип підключення	BNC
Канал синхронізації
Діапазон вхідної напруги	0,2–200 Вrms
Діапазон частот	0,1–1000 Гц
Вхідний імпеданс	10 МОм
Тип підключення	BNC
Інтерфейси зв’язку
Тип інтерфейсу	Wi-Fi (IEEE 802.11g) + оптоволокно Ethernet, Bluetooth, USB
Дисплей	11-дюймовий планшет Windows 10 (опція)
Кейс
Ступінь захисту IP	IP42 (із закритою кришкою) IP30 (з відкритою кришкою)
Маса, кг	< 12 кг
Габаритні розміри, мм	410 x 345 x 205 мм
