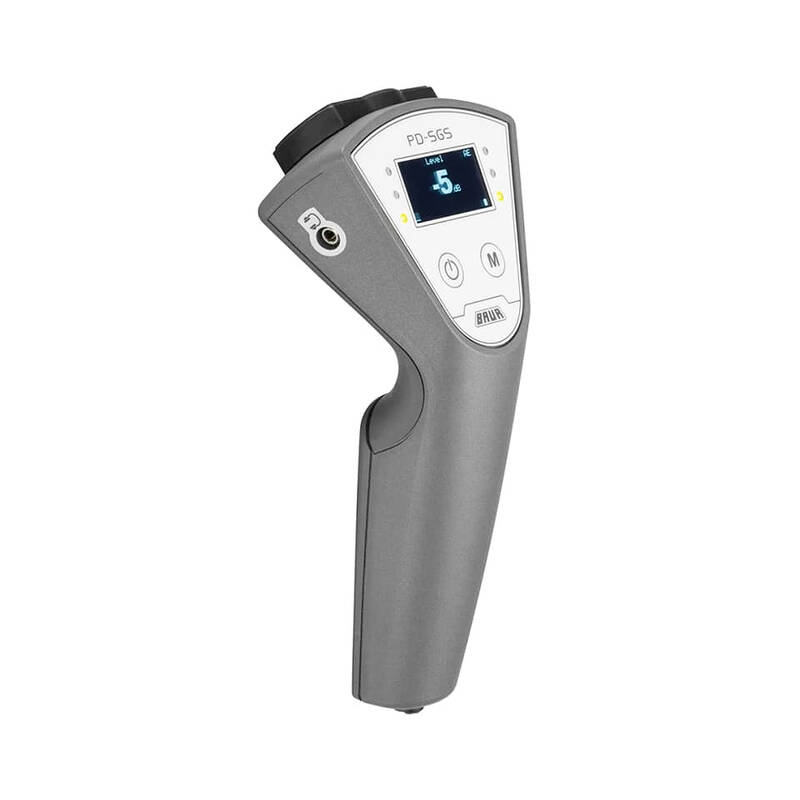

PD-SGS – портативний прилад для оперативного виявлення ЧР
- Особливості
- Характеристики
PD-SGS призначений для першого швидкого випробування струмопровідних розподільчих пристроїв на активність ЧР. Потенційні слабкі місця негайно сигналізуються цифровою і акустичною індикацією. Крім того, користувачеві видається рекомендація для подальших дій із випробовуваним розподільним пристроєм за принципом світлофора. Так забезпечується можливість швидкого оцінювання стану цілих трансформаторних підстанцій, щоб на підставі результатів вимірювань економічно й ефективно спланувати подальші перевірки або негайні ремонтні роботи.
Отримати комерційну пропозицію
Особливості
- Вимірювання ЧР, які поширюються поверхнею розподільних пристроїв, за допомогою реєстрації перехідних напруг на землю (TEV)
- Реєстрація активності ЧР у компонентах розподільних пристроїв, наприклад, збірних шинах або кабельній арматурі, за допомогою ультразвукової локалізації
- Високочутливий акустичний датчик для реєстрації ультразвукової емісії
- Автоматична реєстрація шумів фону
- Акустична й цифрова індикація результатів ультразвукових і TEV-вимірювань
- Видавання акустичного сигналу через роз’єм для навушників або вбудований динамік
- Два режими індикації: Level (рівень сигналу в реальному часі) і Trend (активність ЧР за 5-секундний період)
- Яскравий органічний світлодіодний дисплей з індикацією дБ
- Надзвичайно зручний ручний прилад, що вимагає мінімального навчання
- Ергономічний і компактний дизайн
- Міцний пластмасовий корпус із гумовою захисною оболонкою і датчиками
- Потужний акумулятор, розрахований на весь робочий день
- Функціональний тестер входить до комплекту
За допомогою інтегрованих ємнісних TEV- і акустичних датчиків сканер PD-SGS швидко й надійно реєструє як внутрішні високочастотні часткові розряди розподільних пристроїв, так і поверхневі часткові розряди, що виникають унаслідок утворення на поверхні доріжок провідності (Tracking) або коронних розрядів. Для перевірки складних компонентів установок ручний сканер BAUR оснащений роз’ємом для параболічної антени.
Сканер PD-SGS використовується персоналом, що проводить випробування, як засіб забезпечення безпеки для швидкої перевірки зони виконання робіт на відсутність факторів небезпеки.
PD-SGS призначений для першого швидкого випробування струмопровідних розподільчих пристроїв на активність ЧР. Потенційні слабкі місця негайно сигналізуються цифровою і акустичною індикацією. Крім того, користувачеві видається рекомендація для подальших дій із випробовуваним розподільним пристроєм за принципом світлофора. Так забезпечується можливість швидкого оцінювання стану цілих трансформаторних підстанцій, щоб на підставі результатів вимірювань економічно й ефективно спланувати подальші перевірки або негайні ремонтні роботи.
Отримати комерційну пропозицію
|
Вимірювання TEV
|
|
Датчик
|
Ємнісний
|
|
Діапазон вимірювань
|
0–80 дБмВ
|
|
Діапазон частот
|
20–200 МГц
|
|
Дискретність
|
1 дБ
|
|
Похибка
|
± 1 дБ
|
|
Ультразвуковий вимір
|
|
Діапазон вимірювань
|
Від -6 до +70 дБмВ
|
|
Дискретність
|
1 дБ
|
|
Похибка
|
-65 дБ (0 дБ = 1 В / мкбар дійсн. рівень звукового тиску)
|
|
Чутливість перетворювача
|
40 кГц ± 1 кГц
|
|
Апаратне забезпечення
|
|
Корпус
|
Пластмаса, лиття під тиском
|
|
Елементи управління
|
Дві клавіші (мембранна клавіатура),
Одна тригерна кнопка
|
|
Роз’єми
|
Живлення, навушники, зовнішній акустичний датчик
|
|
Індикація
|
Органічний світлодіодний дисплей із високою роздільною здатністю й контрастом шести світлодіодів (рівень ЧР)
|
|
Загальні параметри
|
|
Акумулятор
|
Літій-іонний 2,2 А·год, 3,75 В DC
|
|
Тривалість роботи від акумулятора
|
12 годин
|
|
Зарядний пристрій:
- номінальна напруга
- вихідна напруга
- час заряджання
|
90–264 В, 50 / 60 Гц
5 В DC / 3 А
Дві години
|
|
Клас захисту
|
IP 54
|
|
Габаритні розміри (Ш x В x Д)
|
90 x 190 x 65 мм
|
|
Маса
|
300 г
|
