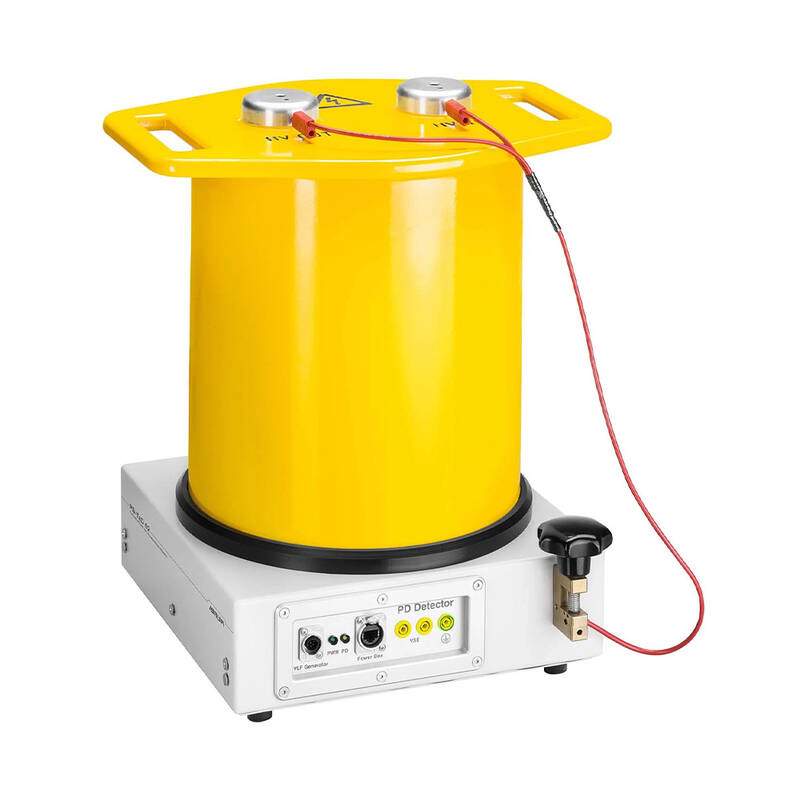

PD-TaD 62 – портативна система діагностики ЧР

  • Особливості
  • Характеристики

Завдяки можливості вимірювати ЧР і коефіцієнт діелектричних втрат цей компактний портативний прилад поєднує в собі два найбільш ефективні методи оцінювання ступеня старіння середньовольтних кабелів і кабельної арматури, що довели свою надійність.

Отримати комерційну пропозицію

Особливості

  • Випробування на ЧР і калібрування процесу вимірювання за МЕК 60270
  • Висока точність завдяки великій ємності конденсатора зв’язку (10 нФ) і високій чутливості (≤ 1 пКл)
  • Конденсатор зв’язку з вимірюванням повного опору та блок вимірювання ЧР в одному приладі
  • Інтегрований фільтр для придушення сигналів перешкод
  • Надійний обмін даними й забезпечення живленням по одному кабелю за технологією Power over Ethernet (PoE) (немає потреби в акумуляторах або батареях)
  • Високоефективне придушення перешкод завдяки компактній конструкції, гальванічній розв’язці між детектором ЧР і ноутбуком, централізованому забезпеченню електроживленням
  • Інтегрований пристрій для реєстрації поверхневих струмів витоку під час вимірювання коефіцієнта діелектричних втрат
  • Простота в управлінні, зручне меню
  • Можливість інтеграції до мобільної електротехнічної лабораторії
  • Легка й компактна

Портативна система діагностики ЧР PD-TaD 62 у поєднанні з генератором ННЧ BAUR призначена для:

  • Діагностики й локалізації ЧР
  • Випробування ННЧ з одночасним вимірюванням ЧР за напруги до 62 кВ
  • Паралельного вимірювання ЧР і коефіцієнта діелектричних втрат
  • Комплексного випробування MWT (випробування ННЧ з одночасним вимірюванням ЧР і коефіцієнта діелектричних втрат)

 Видимість кабелю на 360° дозволяє отримати вичерпну картину в ході одного випробування: раннє виявлення й локалізація проблемних місць за допомогою вимірювання ЧР, доповнені оцінкою діелектричного старіння на базі значень коефіцієнта діелектричних втрат.

Можливість одночасного проведення вимірювання ЧР і коефіцієнта діелектричних втрат дає значну економію часу та дозволяє більш ефективно виконувати випробування всієї кабельної мережі. Крім того, одночасний моніторинг значень тангенса дельта й активності ЧР дозволяє виявляти приховані дефекти (наприклад, у разі проникнення води в муфти).

Легка, міцна й переносна: система PD-TaD ідеально підходить для роботи в польових умовах. Сам прилад і всі аксесуари розміщені в міцному кейсі, зручному для транспортування.

Завдяки можливості вимірювати ЧР і коефіцієнт діелектричних втрат цей компактний портативний прилад поєднує в собі два найбільш ефективні методи оцінювання ступеня старіння середньовольтних кабелів і кабельної арматури, що довели свою надійність.

Отримати комерційну пропозицію

PD-TaD 62

Високовольтний блок зв’язку:

- вхідна напруга

- ємність конденсатора зв’язку


44 кВдійсн. / 62 кВпік.
10 нФ

Детектор ЧР:

- забезпечення харчуванням та передача даних

- посилення сигналу

Через блок живлення Power Box
0–75 дБ

Клас захисту

IP54

Габаритні розміри (Ш x В x Г)

410 x 463 x 369 мм
410 x 668 x 369 мм (включно з ВЧ-фільтром)

Маса

17 кг
17,5 кг (включно з ВЧ-фільтром)

Калібратор

Електричний заряд (імпульси)
- CAL1B
- CAL1E


0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл
0,5 / 1 / 2 / 5 / 10 / 20 / 50 нКл

Живлення

Батарея типу «крона» на 9 В, DIN / МЕК 6F22

Програмне забезпечення системи BAUR

Користувацький інтерфейс

23 мовами

Локалізація часткових розрядів

Теоретичний діапазон вимірювання

10–12 800 м (за v/2 = 80 м/мкс)

Швидкість поширення сигналу

50–120 м/мкс

Частота дискретизації

100 Мсемплів/с (10 нс)

Діапазон вимірювання ЧР

1 пКл – 100 нКл

Похибка

1% довжини кабелю

Дискретність

0,1 пКл / 0,1 м

Вимірювання коефіцієнта діелектричних втрат і MWT

Автоматична реєстрація та компенсація струмів витоку

Інтегрована

Управління процесом вимірювання

За допомогою ННЧ-генератора BAUR frida TD або viola TD

Блок живлення

Вхідна напруга

90–264 В, 47–63 Гц

Споживана потужність

3,5 кВА

Максимальний струм

16 А

Інтерфейс PD-TaD 62

Ethernet (PoE)

Габаритні розміри (Ш x В x Г)

160 x 120 x 240 мм

Маса

1,7 кг
