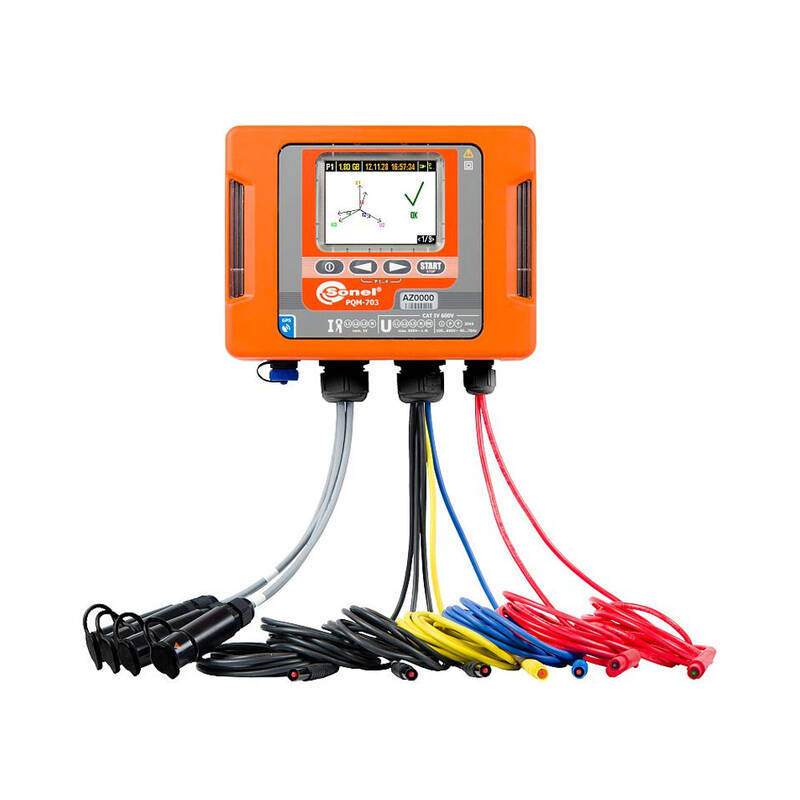

PQM-703UA – аналізатор параметрів якості електроенергії

Параметр

Діапазон вимірювань і

умови

Роздільна здатність

Межа допустимої абсолютної похибки вимірювання

Напруга постійного та змінного струму U_RMS (середньоквадратичне значення, f = 40–70 Гц)

10% × U_nom ≤ U_RMS ≤ 150% × U_nom
для U_nom ≥ 64 В

0,01% × U_nom

± 0,001 U_nom

Частота змінного струму f

Від 40 до 70 Гц
для 10% × U_nom ≤ U_RMS ≤ 200% × U_nom

0,01 Гц

± 0,01 Гц

Середньоквадратичне значення гармонічних складових напруги. U_{H, h} (h = 1–50)

Від 0 до 200% U_nom

0,01% × U_nom

± 0,0005 × U_nom
(U_{H, h} вим. < 0,01 × U_nom)
± 0,05 × U_{H, h} вим.
(U_{H, h} вим. ≥ 0,01×U_nom

Середньоквадратичне значення інтергармонічних складових напруги. U_{C, i} (i = 0–50)

Від 0 до 200% U_nom

0,01%×U_nom

± 0,0005 × U_nom
(U_{C, i} вим. < 0,01 × U_nom)
± 0,05 × U_{H, h} вим.
(U_{C, i} вим. ≥ 0,01 × U_nom

Сумарний коефіцієнт гармонічних складових напруги THD_U ( h = 2–50)

Від 0 до 100%
(для U_RMS > 1% × U_nom)

0,1%

± 0,05 × THD_U вим.

Сумарний коефіцієнт інтергармонічних складових напруги TID_U ( i = 0–50)

Від 0 до 100%
(для U_RMS > 1% × U_nom)

0,1%

± 0,05 × TID_U вим.

Сила постійного та змінного струму (середньоквадратичне значення, f = 40–70 Гц) I_RMS

Без використання кліщів

Від 0 до 1 В (3,6 В_P-P) K = 1000 А / 1 В

0,01% I_nom

± 0,001% × Inom

З гнучкими кліщами F-1, F-2, F-3

Від 1 до 3000 А (~) (10000 А_P-P)

0,01% × I_nom

± 0,01 × I_RMS вим.
± 0,02 × I_RMS вим.
(з урахуванням дод. похибки від становища)

З вимірювальними кліщами C-4

Від 0,1 до 10 А (~)
Від 10 до 50 А (~)
Від 50 до 200 А (~)
Від 200 до 1000 А (~)
Від 1000 до 1200 А (~)
(3600 А_P-P)

0,01% × I_nom

± (0,03 × I_RMS вим. + 0,1 А)
± 0,03 × I_RMS вим.
± 0,015 × I_RMS вим.
± 0,0075 × I_RMS вим.
± 0,005 × I_RMS вим.

З вимірювальними кліщами C-6

Від 0,01 до 0,1 А (~)
Від 0,1 до 1 А (~)
Від 1 до 12 А (~)
(36 А_P-P)

0,01% × I_nom

± (0,03×I_RMS вим + 1 mА)
± 0,025 × I_RMS вим.
± 0,01 × I_RMS вим.

З вимірювальними кліщами C-7

Від 0,01 до 100 А (~) (360 А_P-P)

0,01% × I_nom

± (0,005 × I_RMS вим. + 0,02 А)

Середньоквадратичне значення гармонічних складових сили струму I_{H, h} (h = 1–50)

Залежно від типу використовуваних кліщів (див. характеристики I_RMS)

0,01% × I_nom

± 0,0015 × I_nom
(I_{H, h} < 0,03 × I_nom)
± 0,05 × I_{H, h}

( I_{H, h} ≥ 0,03 × I_nom)

Середньоквадратичне значення інтергармонічних складових сили струму I_{C, i} (i = 0–50)

Залежно від типу використовуваних кліщів (див. характеристики I_RMS)

0,01% × I_nom

± 0,0015 × I_nom
(I_{C, i} < 0,03 × I_nom)
±0,05 × I_{C, i}

( I_{C, i} ≥ 0,03 × I_nom)

Сумарний коефіцієнт гармонічних складових сили струму THD_I(h = 2–50)

Від 0 до 100%
(для I_RMS >  1% × I_nom)

0,1%

± 0,05 × THD_I вим.

Сумарний коефіцієнт інтергармонічних складових сили струму TID_I (i = 0–50)

Від 0 до 100%
(для I_RMS > 1% × I_nom)

0,1%

± 0,05 × TID_I вим.

Активна потужність P і активна енергія E_P

80% × U_nom ≤ U_RMS ≤ 120% × U_nom
1% × I_nom ≤ I_RMS ≤ I_nom

Залежить від U_nom та I_nom

± 0,01 × √(δ_U² + δ_I² + δ_P²) × Р(E_p) вим.

Реактивна потужність Q і реактивна енергія E_Q

80% × U_nom ≤ U_RMS ≤ 120% × U_nom
2% × I_nom ≤ I_RMS ≤ I_nom

Залежить від U_nom та I_nom

± 0,01 × √(δ_U² + δ_I² + δ_P²) × Q(E_Q) вим.

Повна потужність S і повна енергія E_S

80% × U_nom ≤ U_RMS ≤ 120% × U_nom
2% × I_nom ≤ I_RMS ≤ I_nom

Залежить від U_nom та I_nom

± 0,01 × √(δ_U² + δ_I²) × S(E_S) вим.

Коефіцієнт потужності PF

Від 0 до 1
Для 50% × U_nom ≤ U_RMS ≤ 120% × U_nom
10% × I_nom ≤ I_RMS ≤ I_nom

0,01

± 0,03

Активна й реактивна потужність гармонік

80% U_nom ≤ U_RMS < 120% U_nom
5% I_nom ≤ I_RMS ≤ I_nom

Залежить від U_nom и Inom

√(δ_Uh² + δ_Ih² + δ_Ph²)

Коефіцієнт зсуву фаз cosφ (DPF)

От 0 до 1
Для 50% × U_nom ≤ U_RMS ≤ 120% × U_nom
10%×I_nom ≤ I_RMS ≤ I_nom

0,01

± 0,03

Кут зсуву фаз між напругою та силою струму φ_{U, I}

Від -180° до +180°

0,01°

± 1°

Короткочасна доза флікера P_st

Від 0,2 до 10
Для U_RMS ≥ 80% × U_nom

0,01

± 0,05×P_st вим.

Тривала доза флікера P_lt

Від 0,2 до 10
Для U_RMS ≥ 80% × U_nom

0,01

± 0,05 ×P_lt вим.

Кут зсуву фаз напруг φ_U

Від -180° до +180°

0,01°

± 1°

Коефіцієнт несиметрії напруги за зворотною U₂ / U₁ і нульовою послідовністю U₀ / U₁

Від 0 до 20%
80% × U_nom ≤ U_RMS ≤ 150% × U_nom

0,1%

± 0,15%

Кут зсуву фаз сили струмів φ_I

Від -180° до +180°

0,01°

± 1°

Керуючі сигнали мережі

Від 5 до 3000 Гц

0,01 Гц

± 0,15% U_h для 1–3% U_h, 5% U_n для 3–15% U_h

Перехідні процеси (10 МГц)

± 8000 В

5 В

± (5% + 25 В)
