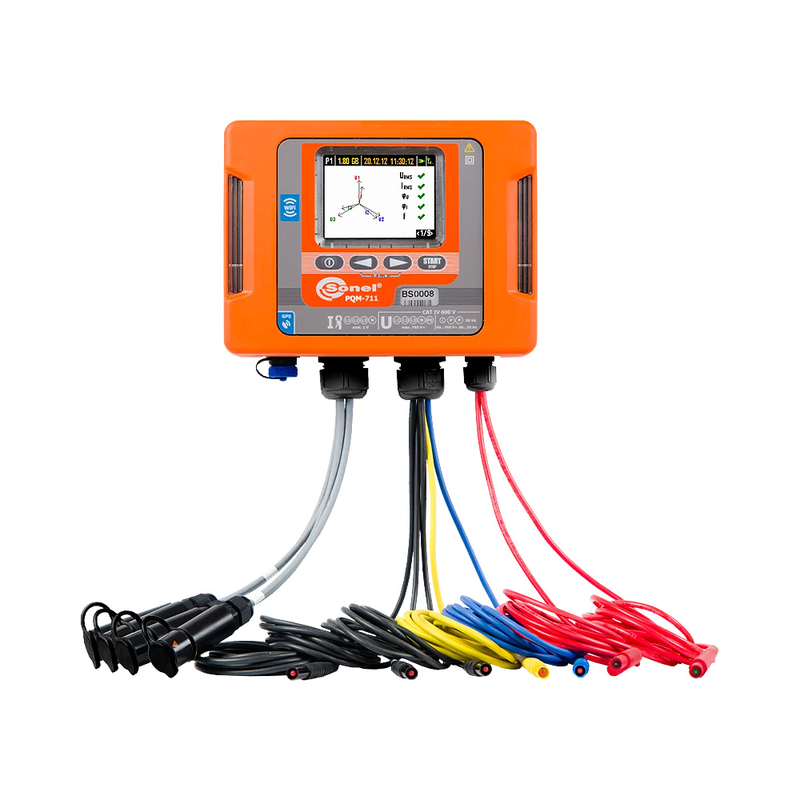

PQM-711UA – аналізатор параметрів якості електроенергії
  • Особливості
  • Характеристики

PQM-711UA розроблений для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах з номінальними частотами 50/60 Гц згідно з: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЕК 61000-4-30) , ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЕК 61000-4-7:2002)) та ГОСТ 32144-2013 (ГОСТ Р 54149-2010).

Отримати комерційну пропозицію

Особливості

  • Повна відповідність класу А
  • Реєстрація перехідних процесів до 8 кВ (частота до 10 МГц). Мінімальна тривалість захоплення перехідного процесу – 650 нс
  • Реєстрація сигналів управління
  • GPS-модуль для синхронізації часу
  • GSM-модуль для обміну даними (налаштування, управління, зчитування даних)
  • Wi-Fi-модуль. Налаштування вимірювача й аналіз збережених даних здійснюється за допомогою планшетного комп’ютера з адаптованим ПЗ
  • Ступінь захисту корпусу IP65
  • Автоматичне формування протоколів реєстрації
  • Програмне забезпечення SONEL Analysis 4

PQM-711UA адаптований для роботи у складних погодних умовах, не сприйнятливий до електричних полів (можливе встановлення безпосередньо на ЛЕП). Ступінь захисту корпусу відповідає IP65.

Конструкція реєстратора дозволяє працювати при температурі від -20°С до +55°C. Стабільна робота за від’ємних температурах забезпечується за рахунок вбудованого обігріву.

У разі відключення зовнішнього живлення, робота вимірювача підтримуватиметься за рахунок внутрішньої Li-Ion (літій-іонної) акумуляторної батареї.

PQM-711UA здійснює вимірювання й реєстрацію:

  • напруги постійного та змінного струму L1, L2, L3, N, PE (п'ять вимірювальних входів); мінімального, максимального, середнього й миттєвих значень напруги. Можливе спільне використання з трансформаторами напруги
  • сили постійного та змінного струму L1, L2, L3, N (чотири вимірювальні входи); мінімального, максимального, середнього й миттєвих значень сили струму. Можливе спільне використання із трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А АС, відрізняються максимальним діаметром обхвату), кліщі C-4 (1000 A AC) та кліщі C-6 (10 A AC), C-7 (100 А AC)
  • коефіцієнта пікових значень напруги і струму
  • частоти від 40 до 70 Гц
  • потужності: активної (P), реактивної (Q), потужності спотворень (D), повної (S)
  • енергії: активної (EP), реактивної (EQ), повної (ES)
  • коефіцієнт потужності cosφ, tgφ
  • коефіцієнта гармонічних втрат (К-фактор)
  • до 50-ї гармоніки напруги і струму
  • до 50-ї інтергармоніки напруги і струму
  • сумарного коефіцієнта гармонічних складових напруги THD U та THD I
  • короткочасної та тривалої дози флікера PST та PLT
  • несиметрії за струмом і напругою
  • перенапруг, провалів, переривань із можливістю збереження осцилограм
  • осцилограм струму та напруги для кожного періоду усереднення

PQM-711UA розроблений для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах з номінальними частотами 50/60 Гц згідно з: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЕК 61000-4-30) , ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЕК 61000-4-7:2002)) та ГОСТ 32144-2013 (ГОСТ Р 54149-2010).

Отримати комерційну пропозицію

Параметр

Діапазон вимірювань

та умови

Роздільна здатність

Межа допустимої абсолютної похибки вимірювання

Напруга постійного та змінного струму URMS (середньоквадратичне значення, f = 40–70 Гц)

10% × Unom ≤ URMS ≤ 150% × Unom
для Unom ≥ 64 В

0,01% × Unom

± 0,001 Unom

Частота змінного струму f

Від 40 до 70 Гц
для 10% × Unom ≤ URMS ≤ 200% × Unom

0,01 Гц

± 0,01 Гц

Середньоквадратичне значення гармонічних складових напруги. UH, h (h = 1–50)

Від 0 до 200% Unom

0,01% × Unom

± 0,0005 × Unom
(UH, h вим. <0,01 × Unom)
± 0,05 × UH, h вим.
(UH, h вим. ≥0,01 × Unom

Середньоквадратичне значення інтергармонічних складових напруги. UC, i (i = 1–50)

Від 0 до 200% Unom

0,01% × Unom

± 0,0005 × Unom
(UC, i вим <0,01 × Unom)
± 0,05 × UH, h вим.
(UC, i вим. ≥0,01 × Unom

Сумарний коефіцієнт гармонічних складових напруги THDU ( h = 2–50)

Від 0 до 100%
(для URMS > 1% × Unom)

0,1%

± 0,05 × THDU вим.

Сумарний коефіцієнт інтергармонічних складових напруги TIDU ( i = 0–50)

Від 0 до 100%
(для URMS > 1% × Unom)

0,1%

± 0,05 × TIDU вим.

Сила постійного та змінного струму (середньоквадратичне значення, f = 40–70 Гц) IRMS

Без використання кліщів

Від 0 до 1 В (3,6 ВP-P) K = 1000 А / 1 В

0,01% Iм

± 0,001% × Inom

З гнучкими кліщами F-1, F-2, F-3

Від 1 до 3000 А (~) (10000 АP-P)

0,01% × Inom

± 0,01 × IRMS вим.
± 0,02 × IRMS вим.
(з урахуванням дод. похибки від становища)

З вимірювальними кліщами C-4

Від 0,1 до 10 А (~)
Від 10 до 50 А (~)
Від 50 до 200 А (~)
Від 200 до 1000 А (~)
Від 1000 до 1200 А (~)
(3600 АP-P)

0,01% × Inom

± (0,03  ×  IRMS вим. + 0,1 А)
± 0,03  ×  IRMS вим.
± 0,015  ×  IRMS вим.
± 0,0075  ×  IRMS вим.
± 0,005  ×  IRMS вим.

З вимірювальними кліщами C-6

Від 0,01 до 0,1 А (~)
Від 0,1 до 1 А (~)
Від 1 до 12 А (~)
(36 АP-P)

0,01% × Inom

± (0,03 × IRMS вим. + 1 mА)
± 0,025 × IRMS вим.
± 0,01 × IRMS вим.

З вимірювальними кліщами C-7

Від 0,01 до 100 А (~) (360 АP-P)

0,01% × Inom

± (0,005 × IRMS вим. + 0,02 А)

Середньоквадратичне значення гармонічних складових сили струму IH, h (h = 1–50)

Залежно від типу використовуваних кліщів (див. характеристики IRMS)

0,01% × Inom

± 0,0015 × Inom
(IH, h<0,03 × Inom)
±0,05 × IH, h
(IH, h≥0,03 × Inom)

Середньоквадратичне значення інтергармонічних складових сили струму IC, i (i = 0–50)

Залежно від типу використовуваних кліщів (див. характеристики IRMS)

0,01% × Inom

± 0,0015 × Inom
(IC, i<0,03 × Inom)
±0,05 × IC, i
( IC, i≥0,03 × Inom)

Сумарний коефіцієнт гармонічних складових сили струму THDI(h = 2–50)

Від 0 до 100%
(для IRMS > 1% × Inom)

0,1%

± 0,05 × THDI вим.

Сумарний коефіцієнт інтергармонічних складових сили струму TIDI(i = 0–50)

Від 0 до 100%
(для IRMS > 1% × Inom)

0,1%

± 0,05 × TIDI вим.

Активна потужність P і активна енергія EP

80% × Unom ≤ URMS ≤ 120% × Unom
1% × Inom ≤ IRMS ≤ Inom

Залежить від Unom та Inom

± 0,01  ×    ×  P(Ep) вим.

Реактивна потужність Q і реактивна енергія EQ

80% × Unom ≤ URMS ≤ 120% × Unom
2% × Inom ≤ IRMS ≤ Inom

Залежить від Unom та Inom

± 0,01  ×    ×  Q(EQ) вим.

Повна потужність S і повна енергія ES

80% × Unom ≤ URMS ≤ 120% × Unom
2% × Inom ≤ IRMS ≤ Inom

Залежить від Unom та Inom

± 0,01  ×    ×  S(ES) вим.

Коефіцієнт потужності PF

Від 0 до 1
Для 50% × Unom ≤ URMS ≤ 120% × Unom
10% × Inom ≤ IRMS ≤ Inom

0,01

± 0,03

Активна та реактивна потужність гармонік

80% Unom ≤ URMS < 120% Unom
5% Inom ≤ IRMS ≤ Inom

Залежить від Unom та Inom

Коефіцієнт зсуву фаз cosφ (DPF)

Від 0 до 1
Для 50% × Unom ≤ URMS ≤ 120% × Unom
10% × Inom ≤ IRMS ≤ Inom

0,01

± 0,03

Кут зсуву фаз між напругою та силою струму φU, I

Від -180° до +180°

0,01°

± 1°

Короткочасна доза флікера Pst

Від 0,2 до 10
Для URMS ≥ 80% × Unom

0,01

± 0,05 × Pst вим.

Тривала доза флікера Plt

Від 0,2 до 10
Для URMS ≥ 80% × Unom

0,01

± 0,05 × Plt вим.

Кут зсуву фаз напруг φU

Від -180° до +180°

0,01°

± 1°

Коефіцієнт несиметрії напруги за зворотною U2 / U1 і нульовою послідовністю U0 / U1

Від 0 до 20%
80% × Unom ≤ URMS≤ 150% × Unom

0,1%

± 0,15%

Кут зсуву фаз сили струмів φI

Від -180° до +180°

0,01°

± 1°

Керівні сигнали мережі

Від 5 до 3000 Гц

0,01 Гц

± 0,15% Uh для 1–3% Uh, 5% Un для 3–15% Uh

Перехідні процеси (10 МГц)

± 8000 В

5 В

± (5% + 25 В)

URMS – виміряне значення напруги постійного та змінного струму (середньоквадратичне значення)
IRMS – виміряне значення сили постійного та змінного струму (середньоквадратичне значення)
Unom – номінальне значення напруги, встановлене в аналізаторі. Можливі установки напруг із групи: 110 / 190, 115 / 200, 220 / 380, 230 / 400, 240 / 415, 400 / 690 (міжфазне / лінійне). У разі використання трансформаторів в аналізаторі можливе встановлення номінальної напруги (напруги вторинної обмотки) з групи: 100, 110, 115, 120 В. Отже, можливе встановлення номінальної напруги в діапазоні від 100 до 690 В

Inom – номінальне значення межі діапазону вимірювання для струмових роз’ємів аналізатора (кліщів)
K – коефіцієнт масштабного перетворення вхідних струмових роз’ємів аналізатора

h – порядковий номер гармоніки

UH, h вим. – виміряне значення середньоквадратичного значення гармонічних складових напруги
IH, h вим. – виміряне значення середньоквадратичного значення гармонічних складових сили струму

THDU вим. – виміряне значення сумарного коефіцієнта гармонічних складових напруги

THDI вим. – виміряне значення сумарного коефіцієнта гармонічних складових сили струму

P(Ep) вим. – виміряне значення активної потужності (активної енергії)

Q(EQ) вим. – виміряне значення реактивної потужності (реактивної енергії)

S(ES) вим. – виміряне значення повної потужності (повної енергії)

Pst вим. – виміряне значення короткочасної дози флікера

Plt вим. – виміряне значення тривалої дози флікера
