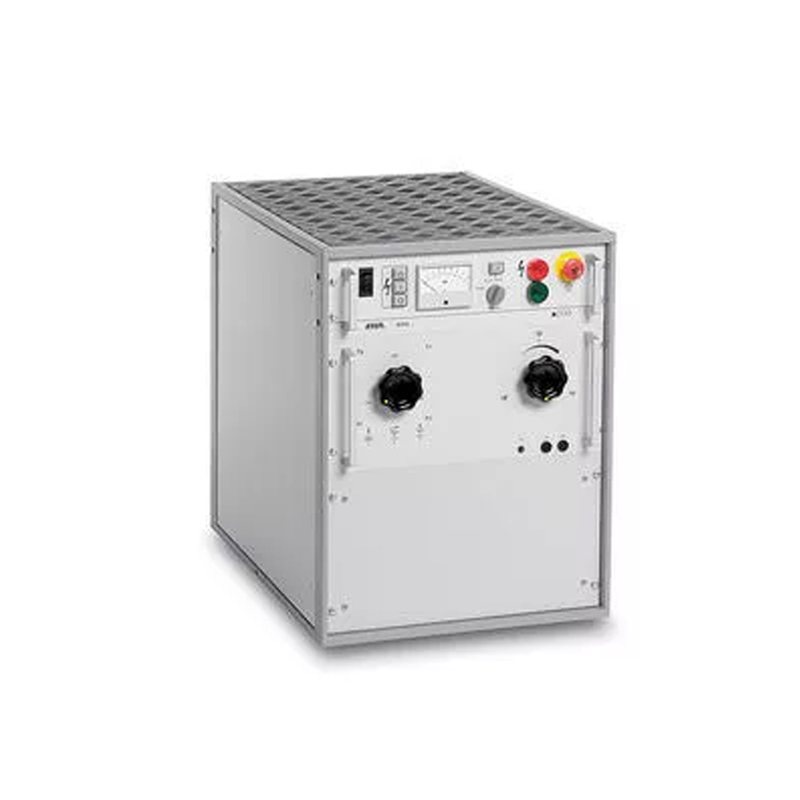

SSG 2100 – генератор імпульсної напруги

Особливості
Характеристики

Генератор SSG 2100 призначений для попередньої та точної локалізації високоомних, низькоомних і «запливаючих» пошкоджень силових кабелів. Енергія, що накопичується у високовольтному конденсаторі, подається з регулярними інтервалами або в режимі постійного струму. Акустичний сигнал, що генерується в такий спосіб, у місці пошкодження можна зареєструвати підлоговим мікрофоном і універсальним приймачем.

Отримати комерційну пропозицію

Особливості

Імпульсна напруга до 32 кВ
Плавне регулювання напруги
Контроль напруги за допомогою кіловольтметра з трьома діапазонами вимірювання
Висока імпульсна енергія
Автоматичний розрядний пристрій
Імпульсний перемикач з електромагнітним керуванням і жаростійкими напівсферами з вольфраму
Забезпечення експлуатаційної безпеки відповідно до вимог VDE 0104
З’єднувальна муфта для зовнішнього блоку аварійного вимкнення із сигнальними лампами
Чотири робочі програми на вибір: одиночний імпульс, низька імпульсна частота, висока імпульсна частота, вихід DC
Захист від термічних навантажень
Керівний вихід системи з’єднання SA 32 (SIM-MIM)

Отримати комерційну пропозицію

Параметр	Значення
Мережева напруга	220–230 В (110–120 / 240 В із зовнішнім авто- або розділовим трансформатором – опція)
Частота мережі	45–60 Гц
Споживана потужність	5 кВА
Діапазони постійної напруги на виході	0–8 кВ 0–16 кВ 0–32 кВ
Похибка вимірювання постійної напруги	1,5%
Імпульсна енергія	2048 Втс
Частота імпульсів	10, 20 імп./хв
Діапазони постійного струму на виході: 0–8 кВ 0–16 кВ 0–32 кВ	850 мА 425 мА 210 мА
Маса	126 кг (без корпусу)
Габаритні розміри корпусу	514 x 645 x 730 мм (Ш x В x Д)
