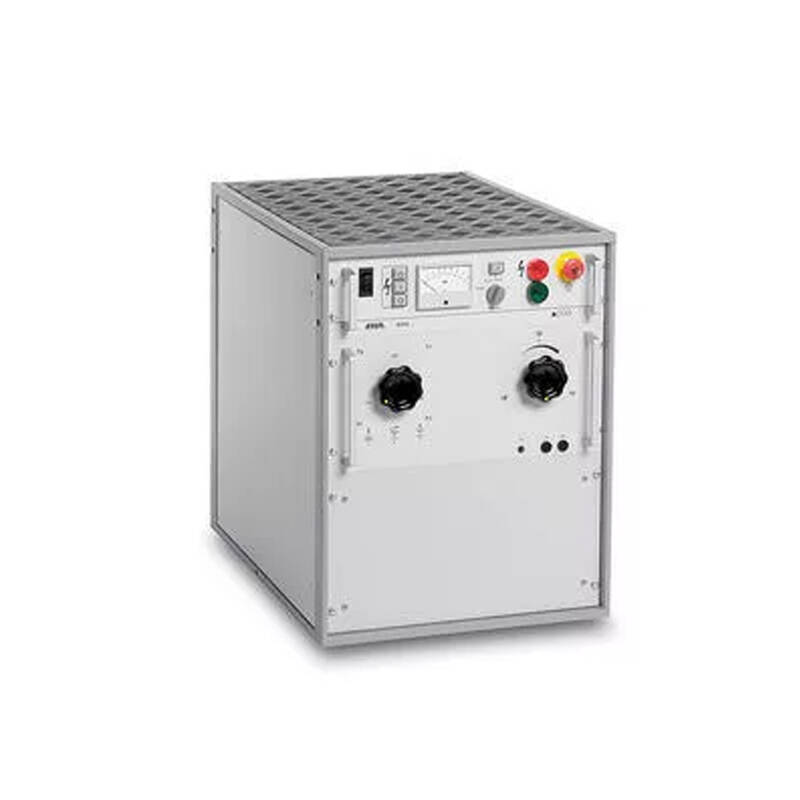

SSG 3000 – генератор імпульсної напруги
- Особливості
- Характеристики
Генератор SSG 3000 призначений для попередньої та точної локалізації високоомних, низькоомних та «запливаючих» пошкоджень силових кабелів. Енергія, що накопичується у високовольтному конденсаторі, подається з регулярними інтервалами або в режимі постійного струму. Акустичний сигнал, що генерується в такий спосіб, у місці пошкодження можна зареєструвати підлоговим мікрофоном і універсальним приймачем.
Отримати комерційну пропозицію
Особливості
- Імпульсна напруга до 32 кВ
- Плавне регулювання напруги
- Контроль напруги за допомогою кіловольтметра з трьома діапазонами вимірювання
- Висока імпульсна енергія
- Автоматичний розрядний пристрій
- Імпульсний перемикач з електромагнітним керуванням і жаростійкими напівсферами з вольфраму
- Забезпечення експлуатаційної безпеки відповідно до вимог VDE 0104
- З’єднувальна муфта для зовнішнього блоку аварійного вимкнення із сигнальними лампами
- Чотири робочі програми на вибір: одиночний імпульс, низька імпульсна частота, висока імпульсна частота, вихід DC
- Захист від термічних навантажень
- Керівний вихід системи з’єднання SA 32 (SIM-MIM)
Генератор SSG 3000 призначений для попередньої та точної локалізації високоомних, низькоомних та «запливаючих» пошкоджень силових кабелів. Енергія, що накопичується у високовольтному конденсаторі, подається з регулярними інтервалами або в режимі постійного струму. Акустичний сигнал, що генерується в такий спосіб, у місці пошкодження можна зареєструвати підлоговим мікрофоном і універсальним приймачем.
Отримати комерційну пропозицію
Параметр
|
Значення
|
Мережева напруга
|
220–230 В (110–120 / 240 В із зовнішнім авто- або розділовим трансформатором – опція)
|
Частота мережі
|
45–60 Гц
|
Споживана потужність
|
5 кВА
|
Діапазони постійної напруги на виході
|
0–8 кВ 0–16 кВ 0–32 кВ
|
Похибка вимірювання постійної напруги
|
1,5%
|
Імпульсна енергія
|
3000 Втс
|
Частота імпульсів
|
10, 15 імп./хв
|
Діапазони постійного струму на виході: 0–8 кВ 0–16 кВ 0–32 кВ
|
850 мА 425 мА 210 мА
|
Маса
|
147 кг (без корпусу)
|
Габаритні розміри корпусу
|
514 x 645 x 730 мм (Ш x В x Д)
|
