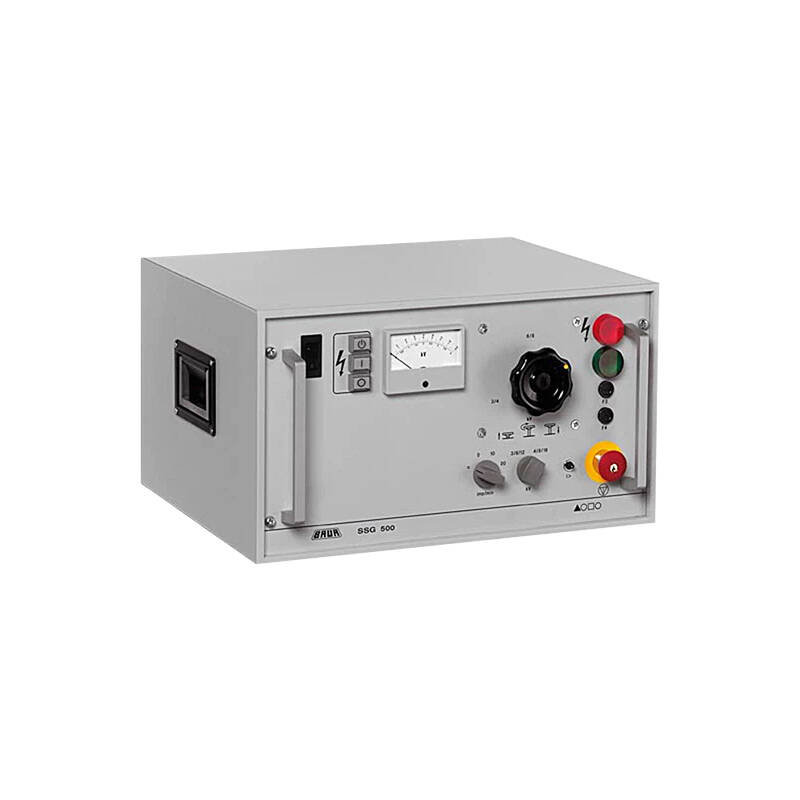

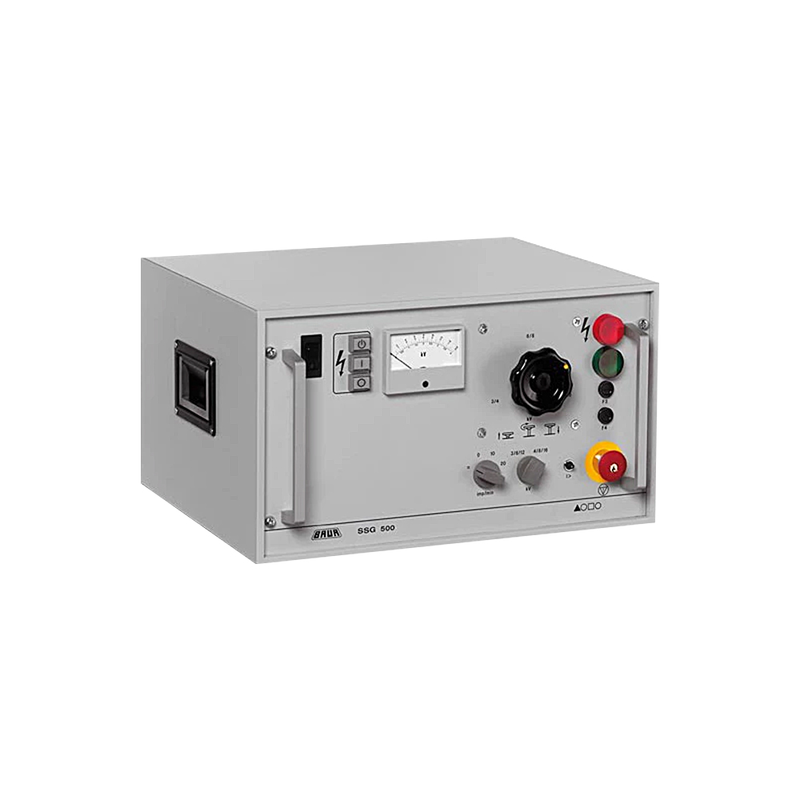

SSG 500 – генератор імпульсної напруги

  • Особливості
  • Характеристики

Генератор SSG 500 призначений для попереднього й точного визначення місць пошкоджень із високим та низьким опором у силових кабелях. Енергія, що накопичується у високовольтних конденсаторах, подається з регулярними інтервалами в дефектний кабель. Що призводить до появи акустичного шуму в місці несправності, який може бути зареєстрований за допомогою наземного мікрофона й універсального приймача.

Отримати комерційну пропозицію

Особливості

  • Зручність експлуатації
  • Автоматичний розрядний пристрій
  • Максимальна енергія імпульсів 512 Дж
  • Вихідна напруга: 3, 6, 12 кВ і 4, 8, 16 кВ
  • Вибір із двох частот проходження імпульсів
  • Режим постійного струму для випробування кабелів і визначення місць пошкоджень кабелів
  • Мала маса, портативність

SSG 500 є портативним генератором імпульсної напруги, укладеним у міцний сталевий 19-дюймовий корпус. Вихідна напруга вибирається з трьох діапазонів: 4 / 8 / 16 кВ. Наявність ланцюга аварійного захисту, автоматичного розрядного пристрою, міцного закритого корпусу, а також наявність розподілу робочого й захисного заземлення – фактори, що забезпечують максимально безпечну експлуатацію приладу. Висока напруга вимірюється у трьох діапазонах і відображається на кіловольтметрі.

Генератор SSG 500 призначений для попереднього й точного визначення місць пошкоджень із високим та низьким опором у силових кабелях. Енергія, що накопичується у високовольтних конденсаторах, подається з регулярними інтервалами в дефектний кабель. Що призводить до появи акустичного шуму в місці несправності, який може бути зареєстрований за допомогою наземного мікрофона й універсального приймача.

Отримати комерційну пропозицію

Параметр

Значення

Мережева напруга

220–230 В
(110–120 / 240 В із зовнішнім авто- або розділовим трансформатором – опція)

Частота мережі

50–60 Гц

Cпоживана потужність

1,5 кВА

Діапазони постійної напруги на виході

0–4 кВ
0–8 кВ
0–16 кВ

Похибка вимірювання постійної напруги

1,5%

Імпульсна енергія

512 Втс

Частота імпульсів

10, 20 імп./хв

Діапазони постійного струму на виході:
   0–8 кВ
   0–16 кВ
   0–32 кВ



480 мА
240 мА
120 мА

Маса

48 кг (без корпусу)

Габаритні розміри корпусу

500 x 290 x 390 мм (Ш x В x Д)
