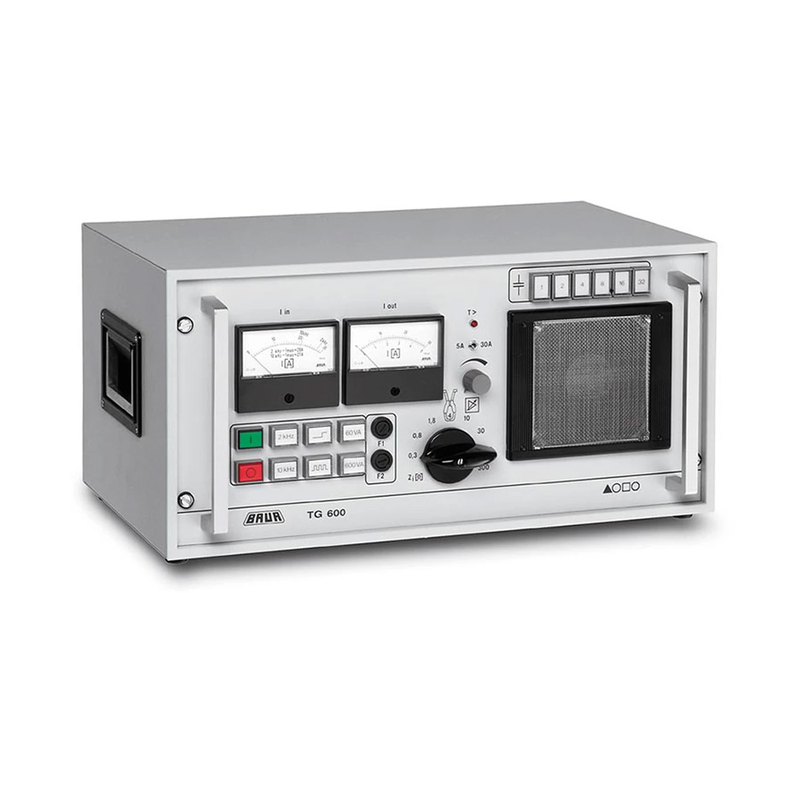

TG 600 – передавач звукової частоти
  • Особливості
  • Характеристики

TG 600 призначений спеціально для точного визначення місць пошкоджень і з’єднань у кабелях за методом локалізації схрещуваних магнітних полів. Індикація вхідного та вихідного струму полегшує правильне коригування. Спільно з приймачем звукових частот UL 30 і детекторною котушкою SP 30 генератор TG 600 використовується для трасування маршруту, оцінювання глибини залягання кабелів та пошуку місць пошкодження індукційним методом.

Отримати комерційну пропозицію

Особливості

  • Вихідна потужність 600 ВА
  • Автоматичне або ручне узгодження імпедансу
  • Можливість вибору роботи в безперервному або імпульсному режимі
  • Можливість вибору однієї з двох вихідних частот
  • Вихідний повний опір із восьмиступінчастим регулюванням від 0,3 до 300 Ом
  • Тепловий захист від навантаження
  • Регульована компенсація реактивної потужності
  • Висока вихідна потужність, яка дозволяє використовувати метод крутильної хвилі
  • Індикація вихідного та вхідного струму Iout та Ii

TG 600 призначений спеціально для точного визначення місць пошкоджень і з’єднань у кабелях за методом локалізації схрещуваних магнітних полів. Індикація вхідного та вихідного струму полегшує правильне коригування. Спільно з приймачем звукових частот UL 30 і детекторною котушкою SP 30 генератор TG 600 використовується для трасування маршруту, оцінювання глибини залягання кабелів та пошуку місць пошкодження індукційним методом.

Отримати комерційну пропозицію

Параметр

Значення

Вихідна потужність

600 ВА / 60 ВА за 2 кГц
450 ВА / 45 ВА за 10 кГц

Максимальний вихідний струм

30 А

Частота з кварцовою стабілізацією

2 кГц / 10 кГц
(інші частоти – на запит)

Вихідний повний опір

0,3 / 0,8 / 1,8 / 4 / 10 / 30 / 100 / 300 Ом

Режими роботи

Режим постійної напруги та імпульсний режим

Споживана потужність

1800 ВА за вихідної потужності 600 ВА

Захист від перевантаження

Відключення під час перегріву, індикація перегріву

Мережева напруга



220–230 В, ±10%, 50 / 60 Гц

Габаритні розміри (Ш x В x Г)

505 x 255 x 330 мм

Маса

38 кг
