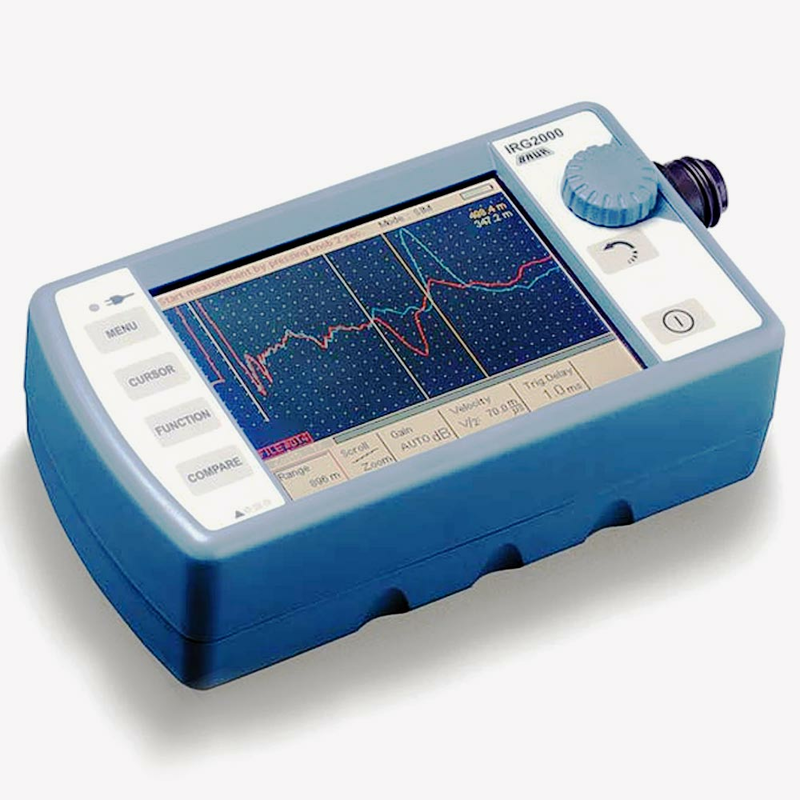

IRG 2000 – імпульсний рефлектометр
- Особливості
- Характеристики
Рефлектометр IRG 2000 призначений для попередньої локалізації місць пошкоджень в кабельних лініях до 1000 В і вище. Також він може використовуватися в мережах напругою до 400 В для визначення стану кабелю без зняття з нього напруги.
Отримати комерційну пропозицію
Особливості
- Діапазон вимірювань до 65 км
- Інтуїтивно зрозуміла навігація в меню кількома мовами
- Контроль наявності напруги на вході до 400 В
- Інтерфейс зв’язку RS-232 для підключення принтера
- Можливість передавання на ПК
- Пам’ять на 100 рефлектограм
При використанні IRG 2000 у складі систем для пошуку місць пошкоджень, таких як Syscompact 2000, дає змогу реалізувати найсучасніші методи виявлення високоомних дефектів і запливаючих пробоїв, таких як метод вторинного імпульсу (SIM). Різні методи вимірювання дозволяють виконувати попередню локалізацію несправності в діапазоні від 0 до 65 км.
Управління рефлектометром здійснюється за допомогою функціональних клавіш і меню. Кольоровий РК-екран дозволяє одночасно переглядати три записані рефлектограми. Живлення рефлектометра може здійснюватися як від мережі, так і від вбудованих акумуляторів.
Методи вимірювань:
- рефлектометричний
- метод вторинного імпульсу (SIM)
- метод вторинного імпульсу із додатковою стабілізацією дуги (SIM DC)
- мультиплексований імпульсний метод (MIM) – удосконалений SIM
- диференціальний метод вторинного імпульсу
- імпульсний струмовий метод (ICM)
- метод відбитої хвилі напруги
Рефлектометр IRG 2000 призначений для попередньої локалізації місць пошкоджень в кабельних лініях до 1000 В і вище. Також він може використовуватися в мережах напругою до 400 В для визначення стану кабелю без зняття з нього напруги.
Отримати комерційну пропозицію
|
Параметр
|
Значення
|
|
Вихідна напруга імпульсів
|
10–60 В
|
|
Тривалість зондувального імпульсу
|
40 нс – 10 мкс
|
|
Електрична міцність до вхідної напруги
|
400 В AC (50/60 Гц)
|
|
Вихідний опір, регульований
|
10–250 Ом
|
|
Посилення вхідного сигналу
|
Від 0 до + 60 дБ
|
|
Діапазон вимірювань (за v/2 = 80 м/мкс)
|
0–65 км
|
|
Дискретність зчитування сигналів
|
200 МГц (5 нс)
|
|
Роздільна здатність
|
0,4 м (при v/2 = 80 м/мкс)
|
|
Похибка
|
0,2%
|
|
Швидкість поширення v/2
|
50–150 м/мкс
|
|
Об’єм пам’яті рефлектограм
|
100
|
|
Дисплей
|
TFT, 320 x 240 пікселів (121 x 92 мм)
|
|
Напруга живлення (робота й підзаряджання батареї)
|
100–240 В (50 / 60 Гц)
|
|
Тривалість роботи від акумуляторної батареї
|
Близько 5 годин
|
|
Клас захисту
|
IP 54 (бризко- й пилозахищений корпус)
|
|
Габаритні розміри
|
220 x 130 x 75 мм
|
|
Маса
|
1,1 кг
|
