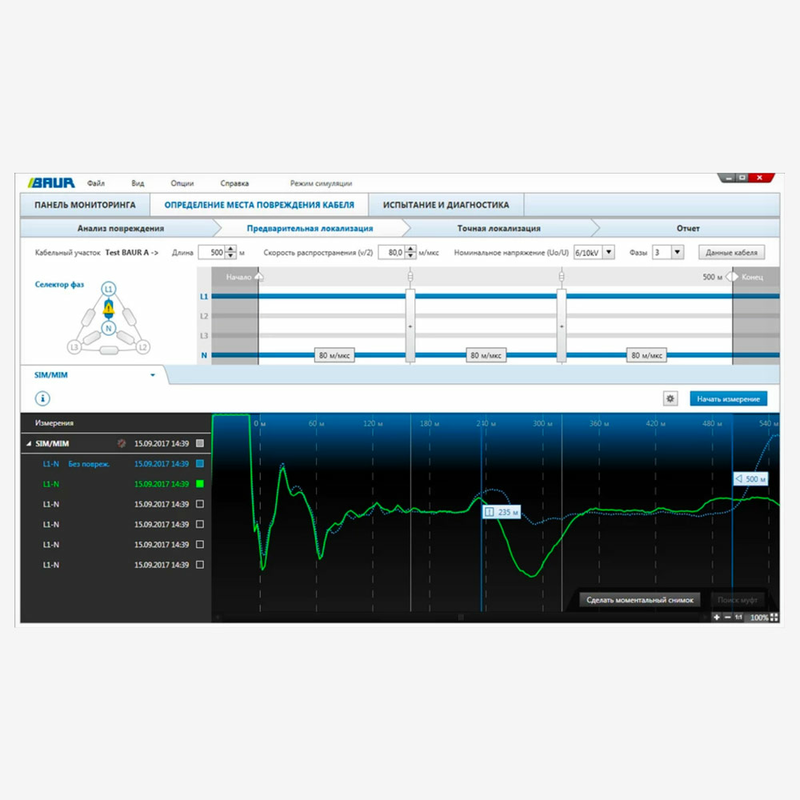

IRG 4000 – імпульсний рефлектометр
- Особливості
- Характеристики
Рефлектометр IRG 4000 інтегрується в системи BAUR для визначення місць пошкоджень кабелю та призначений у поєднанні із системним програмним забезпеченням BAUR шукати пошкодження кабелів в однофазних і трифазних кабельних системах.
Отримати комерційну пропозицію
Особливості
- Вимірювання опору ізоляції напругою до 1000 В
- TDR: метод імпульсної рефлектометрії (одно- і трифазний)
- Відображення обвідних кривих для запливаючих пошкоджень – дає змогу відстежити й зберегти навіть мінімальні зміни імпедансу
- SIM / MIM: метод вторинного імпульсу / мультиімпульсний метод із імпульсною напругою або в режимі постійної напруги
- ICM: метод імпульсного струму з імпульсною напругою або в режимі постійної напруги
- Decay: метод згасального сигналу
- Трифазні методи розв’язки струмом для визначення місць пошкодження кабелю в розгалужених кабельних мережах
- Автоматичне розпізнавання кінця кабелю та місця пошкодження
- Автоматичне збереження всіх даних вимірювань
- Число рефлектограм, здатних зберігатися в пам’яті приладу: понад 100 000
- Електрична міцність до кат. II / 600 (до кат. IV / 600 В у поєднанні зі з’єднувальним кабелем TDR)
- Можливість комбінування з іншими системами випробування й діагностики кабелів BAUR (для монтажу в мобільну електротехнічну лабораторію)
Рефлектометр IRG 4000 інтегрується в системи BAUR для визначення місць пошкоджень кабелю та призначений у поєднанні із системним програмним забезпеченням BAUR шукати пошкодження кабелів в однофазних і трифазних кабельних системах.
Отримати комерційну пропозицію
Параметр
|
Значення
|
Імпульсна напруга
|
20–200 В
|
Ширина імпульсу
|
20 нс – 1,3 мс
|
Швидкість передачі даних
|
400 МГц
|
Вихідний імпеданс
|
8–2000 Ом
|
Посилення вхідного сигналу
|
Динамічний діапазон 107 дБ (від -63 до +44 дБ)
|
Роздільна здатність
|
0,1 м (за v/2 = 80 м/мкс)
|
Швидкість розповсюдження (v/2), регулюється
|
20–150 м/мкс
|
Діапазон перегляду
|
10 м – 1000 км
|
Відносна похибка вимірювання
|
± 0,1%
|
Режими вимірювання
|
Автоматичний режим;
диференціальне вимірювання;
розрахунок середнього значення;
безперервне вимірювання;
зупинка після реєстрації зміни;
відображення кривих, що обгинають, для локалізації запливаючих пошкоджень
|
Діапазон вимірювання опору ізоляції
|
0–5 ГОм
|
Напруга
|
До 1000 В
|
Операційна система
|
Windows 7 Ultimate 32-розрядна (або вище)
|
Пам’ять
|
4 GB RAM
|
Обсяг пам'яті
|
> 100 000 вимірювань (залежно від ємності жорсткого диска)
|
Жорсткий диск
|
SSD промислового стандарту
|
Монітор
|
TFT- монітор відповідно до комерційної пропозиції
|
Мови інтерфейсу користувача
|
22 мови
|
Формат експорту даних
|
PDF
|
Синхронізація даних
|
USB
|
Живлення
|
100–240 В, 50 / 60 Гц
|
Максимальна споживана потужність
|
150 ВА
|
