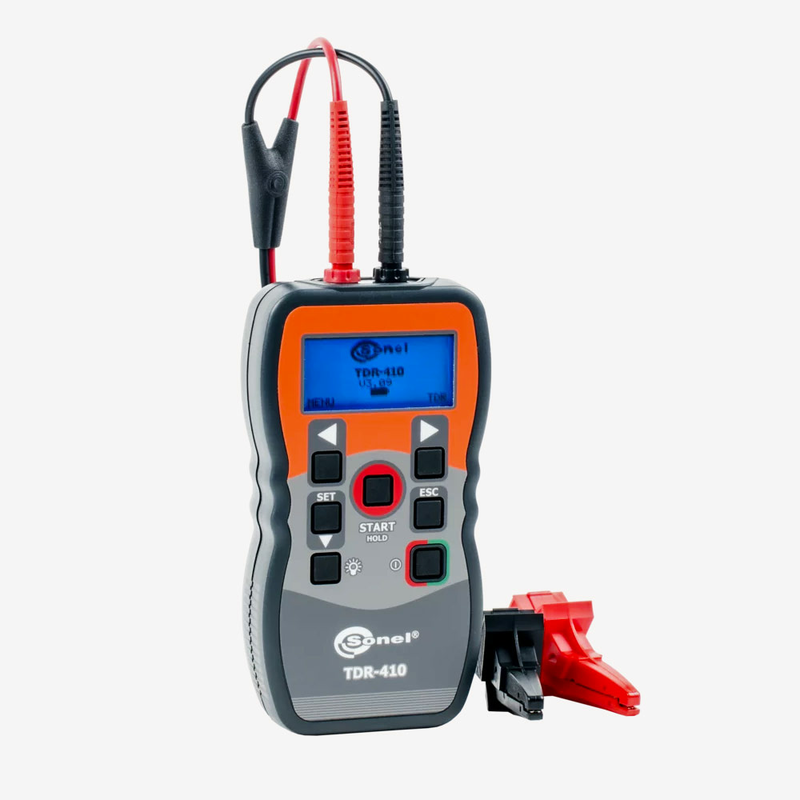

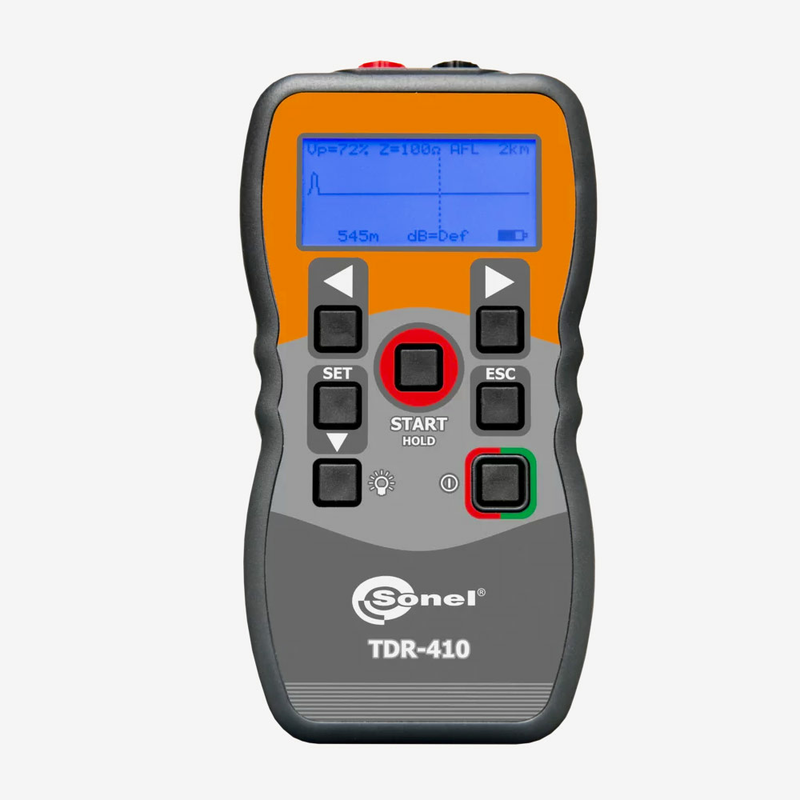

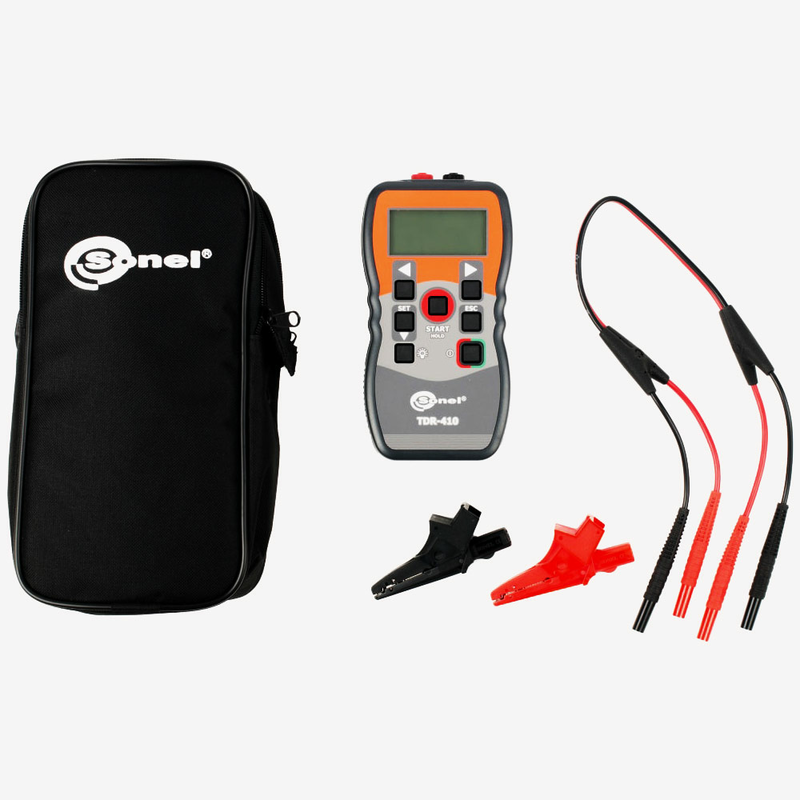

Рефлектометр TDR-410 є зручним цифровим імпульсним локалізації, призначеним для ідентифікації та локалізації пошкоджень у силових, телекомунікаційних і телефонних кабелях. Він дозволяє визначити довжину кабелю й відстань до пошкодження в діапазоні від 0 до 4000 м у будь-якому типі кабелю з металевими жилами або у струмопровідних комунікаціях.
Отримати комерційну пропозицію
Рефлектометр TDR-410 є зручним цифровим імпульсним локалізації, призначеним для ідентифікації та локалізації пошкоджень у силових, телекомунікаційних і телефонних кабелях. Він дозволяє визначити довжину кабелю й відстань до пошкодження в діапазоні від 0 до 4000 м у будь-якому типі кабелю з металевими жилами або у струмопровідних комунікаціях.
Отримати комерційну пропозицію|
Діапазон вимірювань |
7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 4000 м |
|
Вибір діапазону вимірювання |
Ручний або автоматичний |
|
Мінімальна довжина кабелю |
4 м |
|
Похибка вимірювання |
1% від діапазону |
|
Роздільна здатність вимірювання |
1% від діапазону |
|
Чутливість вимірювання |
Мін. 3 пікселі за відображення від пошкодження на відстані до 4 км (для мідного кабелю з діаметром жил 0,6 мм) |
|
Регулювання коефіцієнта розповсюдження |
Від 1 до 99% або 1–148 м/мкс |
|
Хвильовий опір кабелю |
Вибір зі значень 25, 50, 75 та 100 Ом |
|
Дисплей |
Графічний із підсвічуванням, 128 x 64 пікселі |
|
Захист за напругою |
250 В AC |
|
Генератор тонального сигналу |
Двотональний змінної частоти 810–1110 Гц |
|
Амплітуда зондувального імпульсу |
+ 5 В у розімкнутому колі, + 1.5 В за навантаження 50 Ом |
|
Тривалість зондувального імпульсу |
Від 3 нс до 3 мкс залежно від діапазону |
|
Частота надсилання імпульсу |
Два сканування за секунду або один імпульс (для кожної шкали діапазону) |
|
Живлення |
Чотири алкалінові батарейки AA на 1,5 В |
|
Температура зберігання |
Від -20 до +70°C |
|
Робоча температура |
Від -10 до +50°C |
|
Габаритні розміри |
165 x 90 x 37 мм |
|
Маса |
350 г |
|
Ступінь захисту корпусу |
IP 54 |
