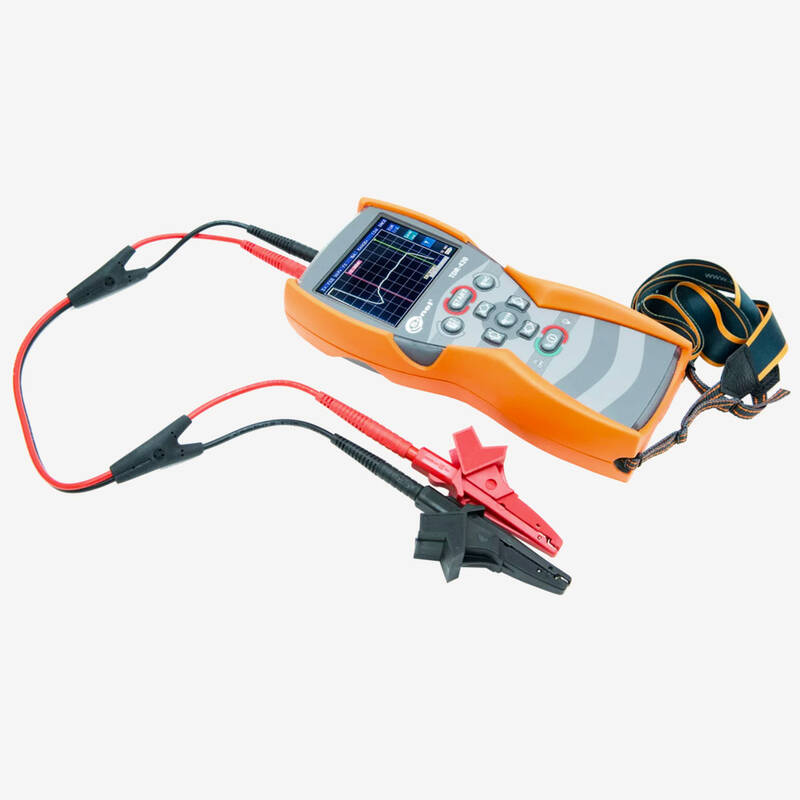

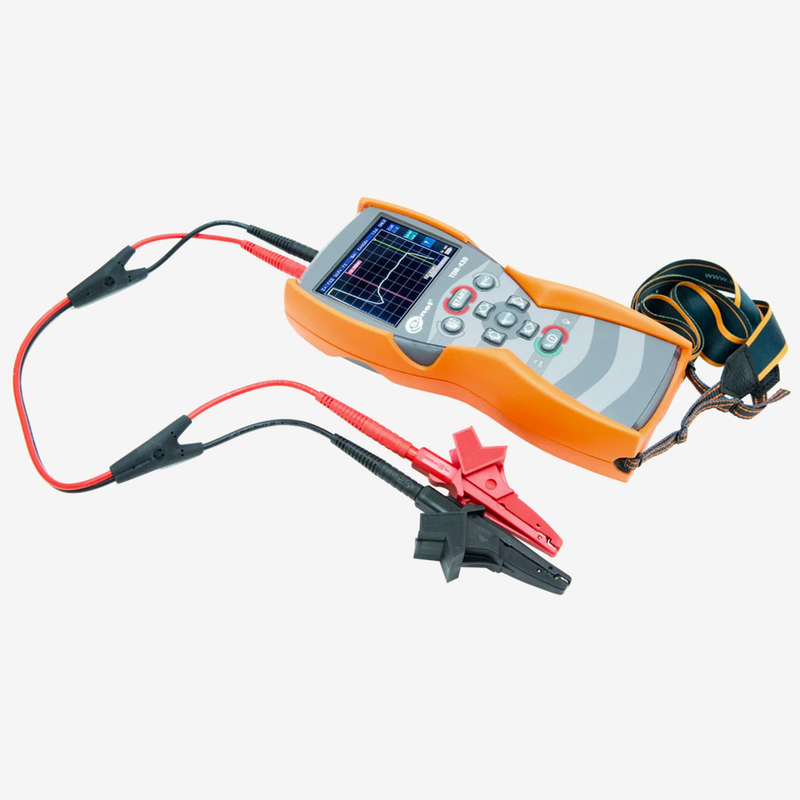

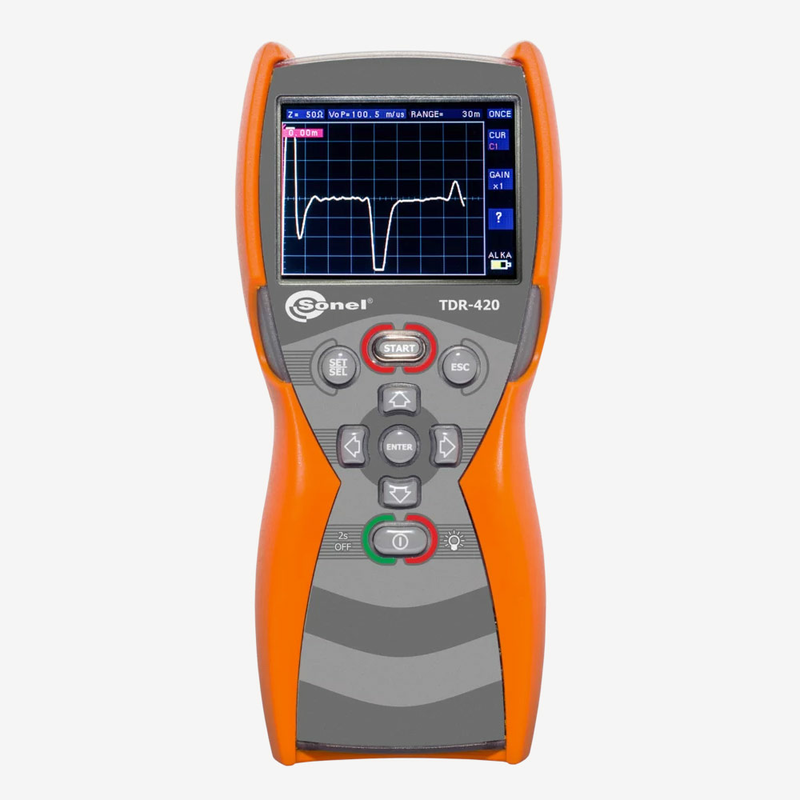

TDR-420 являє собою портативний рефлектометр, призначений для ідентифікації та локалізації пошкоджень у силових, телекомунікаційних і телефонних кабелях. Він дозволяє визначити довжину кабелю й відстань до пошкодження в діапазоні до 6000 м у будь-якому типі кабелю з металевими жилами або у струмопровідних комунікаціях.
Отримати комерційну пропозицію
TDR-420 являє собою портативний рефлектометр, призначений для ідентифікації та локалізації пошкоджень у силових, телекомунікаційних і телефонних кабелях. Він дозволяє визначити довжину кабелю й відстань до пошкодження в діапазоні до 6000 м у будь-якому типі кабелю з металевими жилами або у струмопровідних комунікаціях.
Отримати комерційну пропозицію|
Діапазон вимірювання |
7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000 м |
|
Вибір діапазону вимірювання |
Ручний або автоматичний |
|
Мінімальна довжина кабелю |
4 м |
|
Похибка вимірювання |
1% діапазону |
|
Роздільна здатність вимірювання |
1% діапазону |
|
Чутливість вимірювання |
Мін. 3 пікселі за відображення від пошкодження на відстані до 4 км (для мідного кабелю з діаметром жил 0,6 мм) |
|
Регулювання коефіцієнта поширення |
Від 10 до 99% або 15–148,5 м/мкс |
|
Хвильовий опір кабелю |
Вибір із значень 25, 50, 75, 100, 125 та 200 Ом |
|
Дисплей |
Кольоровий 3,5” РКІ TFT, 320 x 240 |
|
Захист за напругою |
250 В AC |
|
Генератор тонального сигналу |
Двотональний змінної частоти 810–1110 Гц |
|
Амплітуда зондувального імпульсу |
+ 5 В у розімкнутому колі, + 1.5 В за навантаженні 50 Ом |
|
Тривалість зондувального імпульсу |
Від 3 нс до 3 мкс залежно від діапазону |
|
Частота надсилання імпульсу |
Три сканування за секунду або один імпульс (для кожної шкали діапазону) |
|
Живлення |
1,5 В (4 алкалінові батареї AA) |
|
Температура зберігання |
Від -30 до +80°C |
|
Робоча температура |
Від -20 до +70°C |
|
Габаритні розміри |
220 x 98 x 58 мм |
|
Маса |
487 г |
|
Ступінь захисту корпусу |
IP 67 |
