MZC-20EUA – вимірювач параметрів кіл електроживлення

MZC-20EUA – вимірювач параметрів кіл електроживлення

Особливості
Характеристики

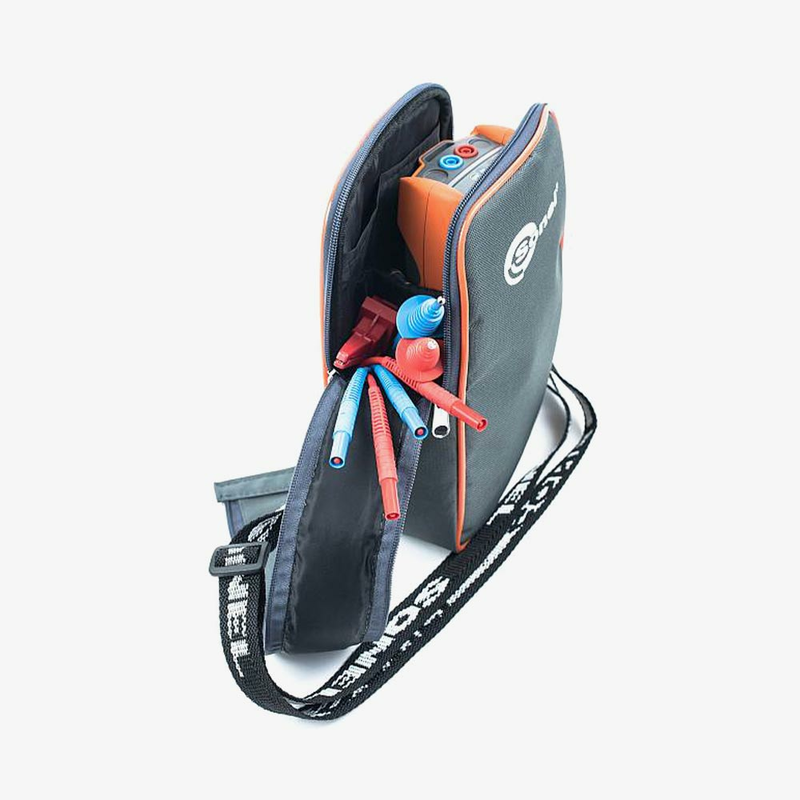

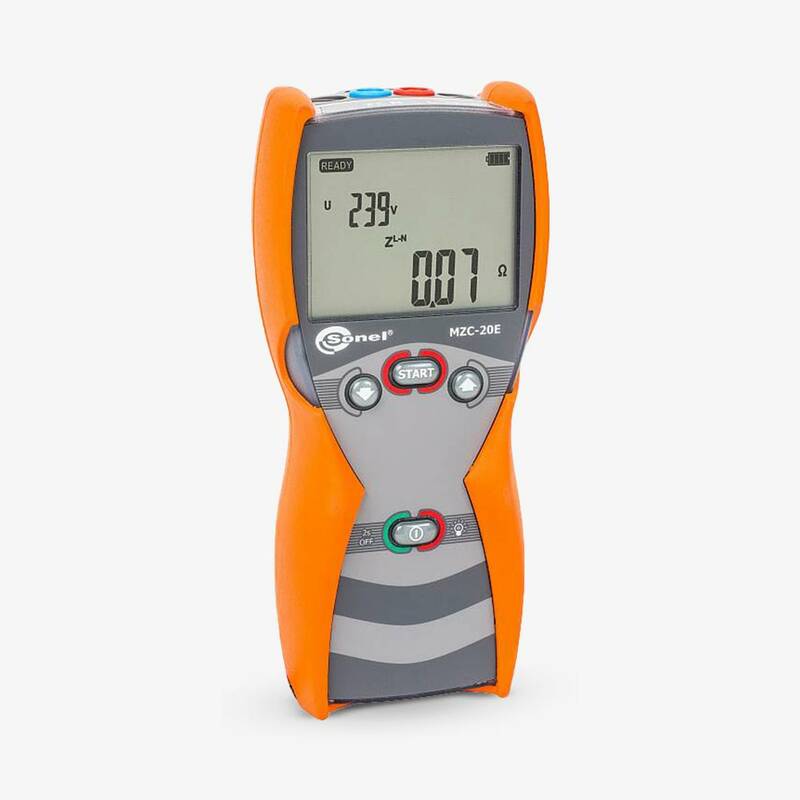

MZC-20EUA – вимірювач параметрів кіл електроживлення, рис. 1

MZC-20EUA призначений насамперед для перевірки узгодження параметрів кола «фаза – нуль» із характеристиками апаратів захисту й перевірки безперервності захисних провідників. Також він застосовується в налагодженні та експлуатаційному контролі стану мереж електроживлення житлових будинків, офісів і виробничих об’єктів.

Отримати комерційну пропозицію

Особливості

Вимірювання чинного значення фазної та лінійної напруги змінного струму частотою 45–65 Гц;
Вимірювання в мережах із номінальною напругою 220 / 380, 230 / 400, 240 / 415
Вимірювання повного опору кола «фаза – нуль робочий», «фаза – нуль захисний», «фаза – фаза» без відключення джерела живлення
Розрахунок очікуваного струму короткого замикання
Оцінювання опору заземлювальних пристроїв
Функція автоматичного вибору діапазону вимірювання
Можливість зміни довжини вимірювальних проводів без необхідності калібрування приладу
Функція автоматичної компенсації опору вимірювальних проводів
Збереження останнього результату вимірювання
Захист від перегріву (індикатор високої температури)
Контроль заряду елементів живлення в режимі реального часу
Підсвічування дисплея
Автоматичне вимкнення приладу, що не використовується, через заданий інтервал часу (300 с, 600 с, 900 с) – економія енергії елементів живлення (AUTO-OFF)

Вимірювальний пристрій може бути ефективно використаний:

Електромережевими компаніями (у технічному обслуговуванні електроустановок)
Службами експлуатації електричних мереж у нафтогазовидобувних компаніях, в управлінських компаніях ЖКГ, на промислових підприємствах
Будівельними й монтажними організаціями, під час виконання електромонтажних робіт
Організаціями нагляду й контролю в електричних мережах та електроустановках споживачів
Електровимірювальними лабораторіями

Отримати комерційну пропозицію

Вимірювання напруги змінного струму
Діапазон	Дискретність		Похибка
0–440 В	1 В		± (2,5% в. з. + 3 о. м. р.)
Вимірювання параметрів петлі короткого замикання ZL-PE, ZL-N, ZL-L
Вимірювання повного опору петлі короткого замикання ZS
Вимірювальний провід		Діапазон вимірювання Zs
1,2 м		0,24–200 Ом
5 м		0,26–200 Ом
10 м		0,28–200 Ом
20 м		0,35–200 Ом
Діапазон вимірювання ZS
Діапазон	Дискретність		Похибка
0–19,99 Ом	0,01 Ом		± (2,5% в. з. + 5 о. м. р.)
20,0–99,99 Ом	0,1 Ом		± (2,5% в. з. + 3 о. м. р.)
100–200 Ом	1 Ом		± (3% в. з. + 5 о. м. р.)
Номінальна робоча напруга UnL-N/UnL-L: 220 / 380 В, 230 / 400 В, 240 / 415 В
Діапазон робочої напруги: 198–264 В (для ZL-PE и ZL-N) і 342–440 В (для ZL-L)
Номінальна частота мережі fn: 50 Гц, 60 Гц
Діапазон робочих частот: 45–65 Гц
Максимальний струм вимірювання: 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)
Вимірювання активного RS и реактивного XS опору петлі короткого замикання
Діапазон	Дискретність		Похибка
0–9,99 Ом	0,01 Ом		± (5 % в. з. + 5 о. м. р.) значення ZS
Розраховується й відображається для ZS <10 Ом
Струм короткого замикання петлі IK
Діапазон	Дискретність		Похибка
1,15–9,99 A	0,01 A		Розраховується за похибклю повного опору петлі короткого замикання ZS
10,0–99,9 A	0,1 A
100–999 A	1 A
1,00–9,99 кA	0,01 кA
10,0–40,0 кA	0,1 кA

Ізоляція			Подвійна
Категорія безпеки			CAT III 300 В
Ступінь захисту корпусу			IP 67
Живлення			Чотири алкалінові елементи 1,5 В AA LR6 або чотири акумулятори NiMH AA
Габаритні розміри			220 × 98 × 58 мм
Маса			Приблизно 509 г (із комплектом батарейок)
Робоча температура			-20…+50°C
Температура зберігання			-20…+70°C
Температура у процесі калібрування			+23 ± 2°C
Вологість у процесі калібрування			40–60%
Вологість у процесі експлуатації			20–80%
Висота над рівнем моря			< 3000 м
Час до автоматичного вимкнення Auto-OFF			На вибір 300, 600 або 900 с
Кількість вимірювань Zs на акумуляторах			> 5000 (два вимірювання за хвилину)
Дисплей			Сегментний ЖКІ
