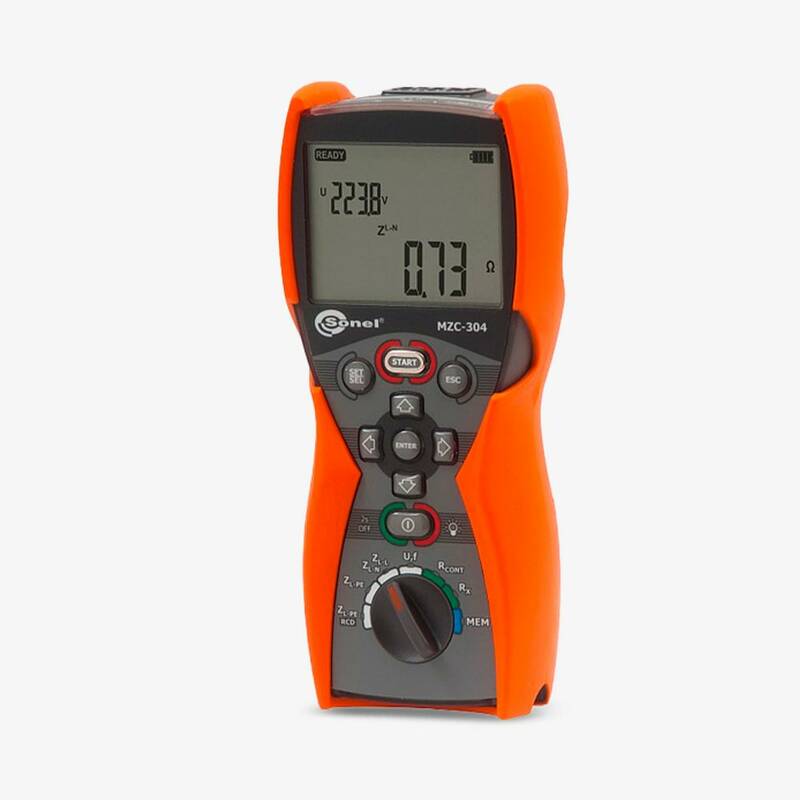

MZC-304UA – вимірювач параметрів кіл електроживлення
- Особливості
- Характеристики
MZC-304 рекомендований для проведення вимірювань в електроустановках, мережах будівель, споруд і промислових підприємств, у яких похибка, якщо нехтувати реактивним опором, може мати істотне значення. На підставі показань приладу щодо вимірювання й розрахунку очікуваного струму короткого замикання можна вибрати необхідні номінали автоматів захисного відключення з кожного кола електроживлення.
Отримати комерційну пропозицію
Особливості
- Вимірювання чинного значення фазної та міжфазної напруги змінного струму
- Вимірювання частоти змінного струму
- Вимірювання повного опору кола «фаза – нуль», «фаза – фаза», «фаза – захисний провідник» без відключення джерела живлення
- Вимірювання повного опору кола «фаза – захисний провідник» без відключення джерела живлення та спрацьовування ПЗВ
- Вимірювання опору захисних провідників
- Вимірювання електричного опору малим струмом (металозв’язок)
- Обчислення активного й реактивного опору кола «фаза – нуль», «фаза – фаза», «фаза – захисний провідник»
- Обчислення сили струму кола «фаза – нуль», «фаза – фаза», «фаза – захисний провідник»
- Контроль цілісності (наявності) нульового й захисного провідників (до початку вимірювань)
- Збереження та передавання даних вимірювань і обчислень на комп’ютер
MZC-304 рекомендований для проведення вимірювань в електроустановках, мережах будівель, споруд і промислових підприємств, у яких похибка, якщо нехтувати реактивним опором, може мати істотне значення. На підставі показань приладу щодо вимірювання й розрахунку очікуваного струму короткого замикання можна вибрати необхідні номінали автоматів захисного відключення з кожного кола електроживлення.
Отримати комерційну пропозицію
|
Параметр
|
Значення
|
|
|
Вимірювання напруги змінного й постійного струму (True RMS):
|
|
|
Діапазон вимірювання
|
0–299,9 В (дискретність 0,1 В)
|
|
|
Відносна похибка вимірювання напруги
|
± (2% в. в. + 6 о. м. р.)
|
|
|
Діапазон вимірювання
|
300–500 В (дискретність 1 В)
|
|
|
Відносна похибка вимірювання напруги
|
± (2% в. в. + 2 о. м. р.)
|
|
|
|
|
|
|
|
|
Вимірювання частоти:
|
|
|
|
Діапазон вимірювання
|
45,0–65,0 Гц (дискретність 0,1 Гц)
|
|
|
Відносна похибка вимірювання напруги
|
± (0,1% в. в. + 1 о. м. р.)
|
|
|
Вимірювання параметрів петлі короткого замикання ZL-PE, ZL-N, ZL-L
|
|
|
Провід вимірювальний
|
Діапазон ZS
|
|
|
|
0,13–1999 Ом
|
|
|
|
0,17–1999 Ом
|
|
|
|
0,21–1999 Ом
|
|
|
|
0,29–1999 Ом
|
|
|
|
0,19–1999 Ом
|
|
|
Вимірювання повного опору петлі короткого замикання ZS
|
|
|
|
|
Діапазон вимірювання
|
Дискретність
|
|
|
|
0,01 Ом
|
|
|
|
0,1 Ом
|
|
|
|
0,1 Ом
|
|
|
Відносна похибка вимірювання напруги
|
± (5% в. в. + 3 о. м. р.)
|
|
|
Вимірювання активного RS и реактивного XS опору петлі короткого замикання:
|
|
|
Діапазон вимірювання
|
Дискретність
|
|
|
|
0,01 Ом
|
|
|
|
0,1 Ом
|
|
|
Відносна похибка вимірювання напруги
|
± (5% в. в. + 5 о. м. р.) від ZS
|
|
|
Вимірювання перехідних опорів контактів і провідників струмом не менше ніж ± 200 мА:
|
|
|
Діапазон вимірювання
|
Дискретність
|
|
|
|
0,01 Ом
|
|
|
|
0,1 Ом
|
|
|
|
1 Ом
|
|
|
Відносна похибка вимірювання опору
|
± (2% в. в. + 3 о. м. р.)
|
|
|
Вимірювання активного опору малим струмом:
|
|
|
Діапазон вимірювання
|
Дискретність
|
|
|
|
0,1 Ом
|
|
|
|
1 Ом
|
|
|
Відносна похибка вимірювання опору
|
± (2% в. в. + 3 о. м. р.)
|
|
