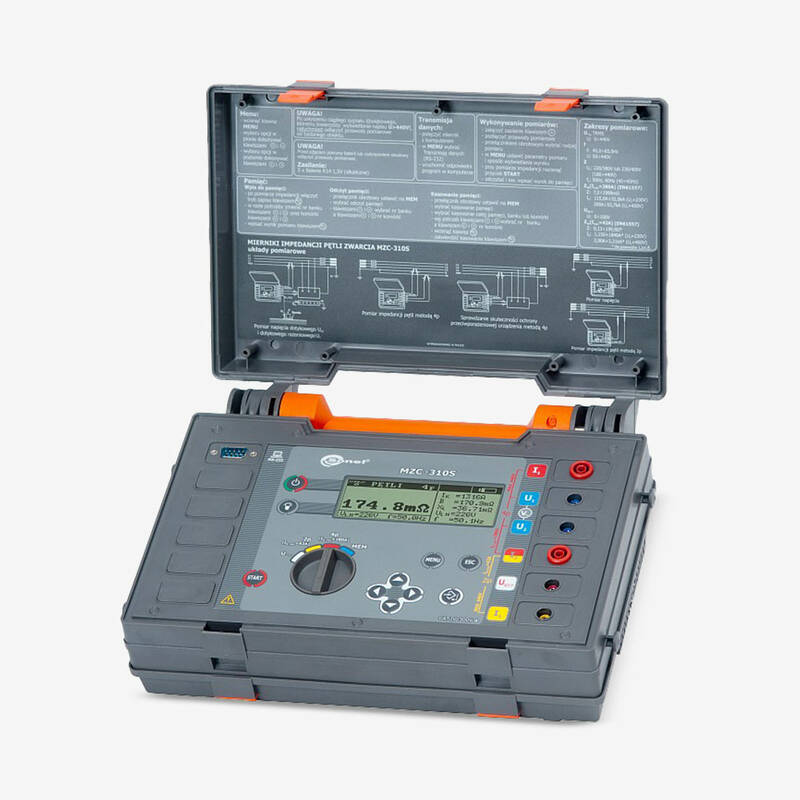

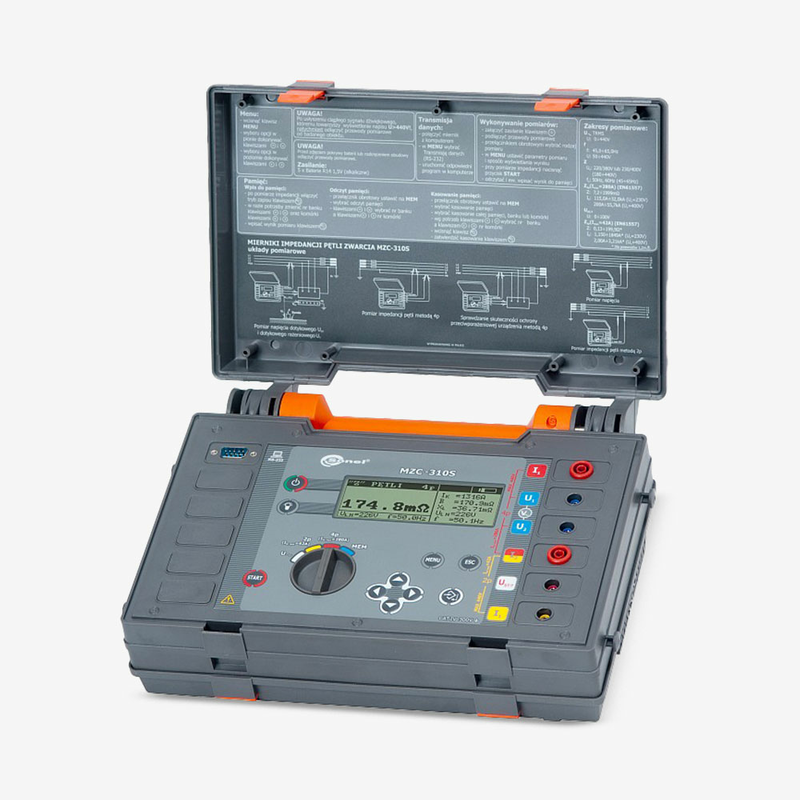

MZC-310SUA – вимірювач параметрів кіл електроживлення
  • Особливості
  • Характеристики

MZC-310SUA являє собою переносний вимірювач, що здійснює розрахунок очікуваного струму короткого замикання, базуючись на повному опору петлі короткого замикання. В основі вимірювання лежить метод падіння напруги (штучне коротке замикання), що дозволяє проводити роботи під напругою без додаткового джерела живлення.

Отримати комерційну пропозицію

Особливості

  • Діапазон вимірювання згідно з EN 61557-3 від 7,2 мОм (із роздільною здатністю 0,1 мОм)
  • Вимірювання повного, активного й реактивного опору
  • Вимірювання в колах «фаза – нуль», «фаза – захисний провідник», «фаза – фаза»
  • Обчислення очікуваного струму короткого замикання
  • Вимірювання в мережах із номінальною напругою 220 / 380 В, 230 / 400 В
  • Вимірювання напруги дотику та уражальної напруги дотику (з резистором 1 кОм)
  • Вимірювання напруги змінного струму до 440 В
  • Збереження результатів вимірювання в пам’яті
  • Передавання даних на ПК за допомогою кабелю послідовного інтерфейсу RS-232

Прилад рекомендований для проведення вимірювань у мережах та електроустановках будівель, споруд і промислових підприємств, у яких похибка, спричинена ігноруванням реактивного опору, може мати істотне значення (вимірювання повного опору петлі короткого замикання є необхідною вимогою чинних нормативних документів). На базі показань приладу можна вибрати уставку електромагнітного роз’єднувача автоматичного вимикача або номінальний струм плавкої уставки.

Наявність чотирипроводової схеми (струмом до 280 А) забезпечує високу точність вимірювань із роздільною здатністю від 0,1 мОм, що необхідно під час робіт безпосередньо біля джерела живлення або на потужних електроустановках (автоматичні вимикачі з номінальним струмом понад 200 А).

Усі результати вимірювання можна зберегти в пам’яті приладу з подальшим передаванням даних на комп’ютер.

MZC-310SUA являє собою переносний вимірювач, що здійснює розрахунок очікуваного струму короткого замикання, базуючись на повному опору петлі короткого замикання. В основі вимірювання лежить метод падіння напруги (штучне коротке замикання), що дозволяє проводити роботи під напругою без додаткового джерела живлення.

Отримати комерційну пропозицію

Вимірювання напруги змінного / постійного струму U, True RMS

Діапазон

Дискретність

Похибка

0–440 В

1 В

± (2% в. з. + 2 о. м. р.)

Діапазон частот: 45–65 Гц

Вхідний опір вольтметра: ≥ 200 кОм

Вимірювання параметрів петлі короткого замикання за максимального робочого струму (4p, Imax = 280 A). Вимірювання повного Zs, активного Rs та реактивного Xs опору петлі короткого замикання (діапазон вимірювання Zs 7,2–1999 мОм)

Діапазон

Дискретність

Похибка

0,0–199,9 мОм

0,1 мОм

± (2% в. з. + 2 мОм)

200–1999 мОм

1 мОм

Розрахунок очікуваного струму короткого замикання Iк (Imax = 280 А) (діапазон вимірювання Iк: для Un = 220 В, 110,0 А – 30,6 кА, для Un = 380 В, 190 А – 52,9 кА )

Діапазон індикації Iк

Діапазон

Дискретність

Похибка

110,0–199,9 A

0,1 A

Визначається за

основною похибкою

повного опору

петлі короткого замикання

200–1999 A

1 A

2,00–19,99 кА

0,01 кА

20,0–199,9 кА

0,1 кА

200–220 кА (для Ul-n)
200–380 кА (для Ul-l)

1 кА

Вимірювання напруги дотику UST (уражальної напруги Uт)

Діапазон

Дискретність

Похибка

0–100 В

1 В

± (10% в. з. + 2 о. м. р.)

Під час розрахунків Uт активний опір тіла людини приймається – 1 кОм

Вимірювання параметрів петлі короткого замикання за умови стандартного робочого струму (2p, Imax = 42 A). Вимірювання повного Zs, активного Rs та реактивного Xs опору петлі короткого замикання

Провід вимірювальний

Діапазон вимірювання

1,2 м

0,13–199,9 Ом

5 м

0,15–199,9 Ом

10 м

0,19–199,9 Ом

20 м

0,25–199,9 Ом

Діапазон індикації Zs, Rs, Xs

Діапазон

Дискретність

Похибка

0,00–19,99 Ом

0,01 Ом

± (2% в. з. + 3 о. м. р.)

20,0–199,9 Ом

0,1 Ом

± (2% в. з. + 3 о. м. р.)

Розрахунок очікуваного струму короткого замикання Iк (Imax=42 A)

Провід вимірювальний

Діапазон вимірювання
Iк для Un = 220 В

Діапазон вимірювання
Iк для Un = 380 В

1,2 м

1,10–1768 А

1,9– 3,05 кА

5 м

1,10–1338 А

1,9–2,54 кА

10 м

1,10–1207 А

1,9–2,08 кА

20 м

1,10–884 А

1,9–1,53 кА

Діапазон індикації Iк

Діапазон індикації

Дискретність

Похибка

1,150–1,999 А

0,001 А

Визначається за

основною похибкою

повного опору

петлі короткого замикання

2,00–19,99 А

0,01 А

20,0–199,9 А

0,1 А

200–1999 А

1 А

2,00–19,99 кА

0,01 кА

20,0–38,0 кА

0,1 кА

Номінальна напруга вимірюваного кола Un:

- напруга фазна

220 або 230 В

- напруга лінійна

380 або 400 В

- діапазон напруги, за якого можливо провести вимірювання петлі

180–440 В

- частота номінальна для цього кола

50 і 60 Гц

Клас ізоляції

Подвійна

Категорія безпеки

IV 300 В

Ступінь захисту корпусу

IP 20

Живлення

Елементи живлення алкалінові LR14

(одного заряду достатньо для проведення 2000 вимірювань)

Температура зберігання

-20...+60°C

Температура робоча

0...+40°C

Температурний коефіцієнт

± 0,1% вимірюваного значення / °C

Час до самовимкнення

120 с

Дисплей

Графічний із роздільною здатністю 192 х 64
