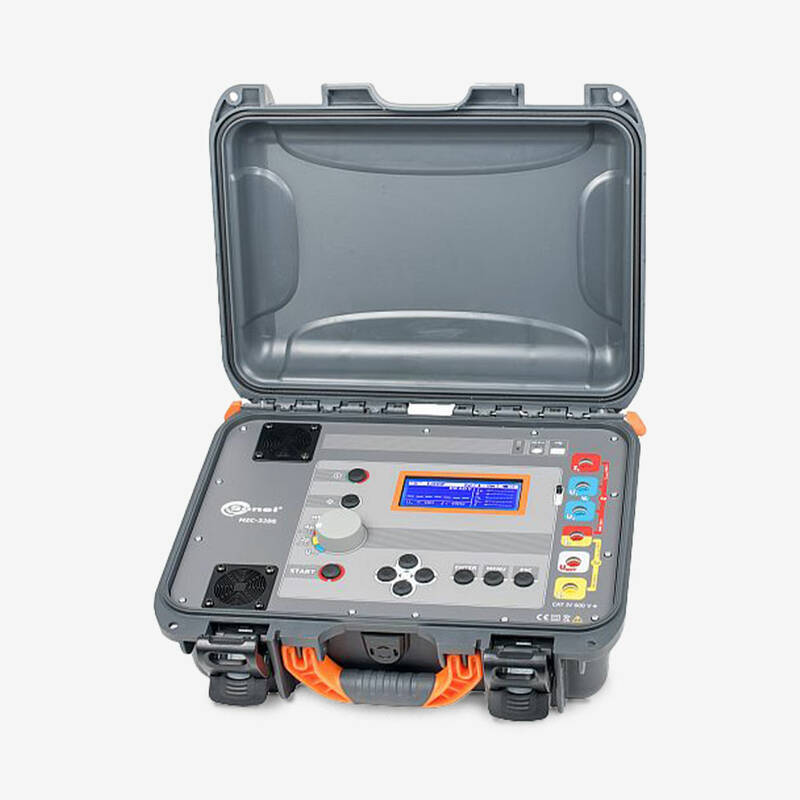

MZC-320SUA – вимірювач параметрів кіл електроживлення
- Особливості
- Характеристики
MZC-320SUA призначений насамперед для перевірки узгодження параметрів кола «фаза – нуль» із характеристиками апаратів захисту й перевірки безперервності захисних провідників. Також він застосовується у налагодженні й експлуатаційному контролі стану мереж електроживлення житлових будинків, офісів і виробничих об’єктів.
Отримати комерційну пропозицію
Особливості
- Вимірювання в установках із номінальною напругою: 110 / 190 В, 115 / 200 В, 127 / 220 В, 220 / 380 В, 230 / 400 В, 240 / 415 В, 290 / 500 В і частотами 45–65 Гц
- Вимірювання повного опору кола «фаза – нуль робочий», «фаза – нуль захисний», «фаза – фаза» без відключення джерела живлення
- Диференціювання фазної та міжфазної напруги в обчисленні струму короткого замикання
- Можливість зміни довжини вимірювальних дротів
- Вимірювання напруги й сенсорної напруги з резистором 1 кОм
- Вимірювання напруги змінного струму в діапазоні 0–550 В
- У чотириполюсному методі вимірювальні дроти не потребують калібрування (за струму 300 А)
- 999 результатів вимірювань із можливістю передачі даних на ПК
- Можливість передавання даних через USB
Вимірювальний пристрій може бути ефективно використаний:
- Електромережевими компаніями (у технічному обслуговуванні електроустановок)
- Службами експлуатації електричних мереж у нафтогазовидобувних компаніях, в управлінських компаніях ЖКГ, на промислових підприємствах
- Будівельними й монтажними організаціями, під час виконання електромонтажних робіт
- Організаціями нагляду й контролю в електричних мережах і електроустановках споживачів
- Електровимірювальними лабораторіями
MZC-320SUA призначений насамперед для перевірки узгодження параметрів кола «фаза – нуль» із характеристиками апаратів захисту й перевірки безперервності захисних провідників. Також він застосовується у налагодженні й експлуатаційному контролі стану мереж електроживлення житлових будинків, офісів і виробничих об’єктів.
Отримати комерційну пропозицію
Вимірювання напруги змінного струму (True RMS)
|
Діапазон
|
Дискретність
|
Похибка
|
0–550 В
|
1 В
|
± (2 % в. з. + 2 о. м. р.)
|
Діапазон частот: 45–65 Гц
|
Вхідний опір вольтметра: ≥ 200 кОм
|
Вимірювання повного опору петлі короткого замикання Z (діапазон вимірювання 7,2–1999 мОм) та активного R та реактивного X
|
Діапазон
|
Дискретність
|
Похибка
|
0,0–199,9 мОм
|
0,1 мОм
|
± (2% в. з. + 2 мОм)
|
200–1999 мОм
|
1 мОм
|
Відображення струму короткого замикання (діапазон вимірювання для Un = 230 В, 115,0 А – 32 кА; для Un = 400 В, 200 А – 55,7 кА; для Un = 500 В, 250 А – 69,4 кА)
|
Діапазон
|
Дискретність
|
Похибка
|
110,0–199,9 A
|
0,1 A
|
Визначається за
похибкою повного опору
петлі короткого замикання
|
200–1999 A
|
1 A
|
2,00–19,99 кА
|
0,01 кА
|
20,0–199,9 кА
|
0,1 кА
|
200–230 кА (для ULN) 200–400 кА (для ULL)
|
1 кА
|
Вимірювання напруги дотику UST (уражального Uт)
|
Діапазон
|
Дискретність
|
Похибка
|
0–100 В
|
1 В
|
± (10% в. з. + 1 о. м. р.)
|
Вимірювання повного опору контуру короткого замикання Z (діапазон вимірювання 0,13–199,9 Ом при довжині проводів 1,2 м) і активного R та реактивного X
|
Діапазон
|
Дискретність
|
Похибка
|
0,00–19,99 Ом
|
0,01 Ом
|
± (2% в. з. + 3 о. м. р.)
|
20,0–199,9 Ом
|
0,1 Ом
|
± (3% в. з. + 3 о. м. р.)
|
Діапазон відображення струму короткого замикання
|
Діапазон
|
Дискретність
|
Похибка
|
1,150–1,999 А
|
0,001 А
|
Визначається за
основною похибкою
повного опору
петлі короткого замикання
|
2,00–19,99 А
|
0,01 А
|
20,0–199,9 А
|
0,1 А
|
200–1999 А
|
1 А
|
2,00–19,99 кА
|
0,01 кА
|
20,0–40,0 кА
|
0,1 кА
|
|
Клас ізоляції
|
Подвійна
|
Категорія безпеки
|
IV 600 В
|
Ступінь захисту корпусу
|
IP 20 (IP 67 із закритою кришкою)
|
Живлення
|
Елементи живлення Li-Ion 7,2 В / 8,8 Aч (2000 вимірювань)
|
Температура робоча
|
0...+40°C
|
Температурний коефіцієнт
|
± 0,1% вимірюваного значення / °C
|
Габаритні розміри
|
390 х 310 х 170 мм
|
Маса
|
6,6 кг
|
