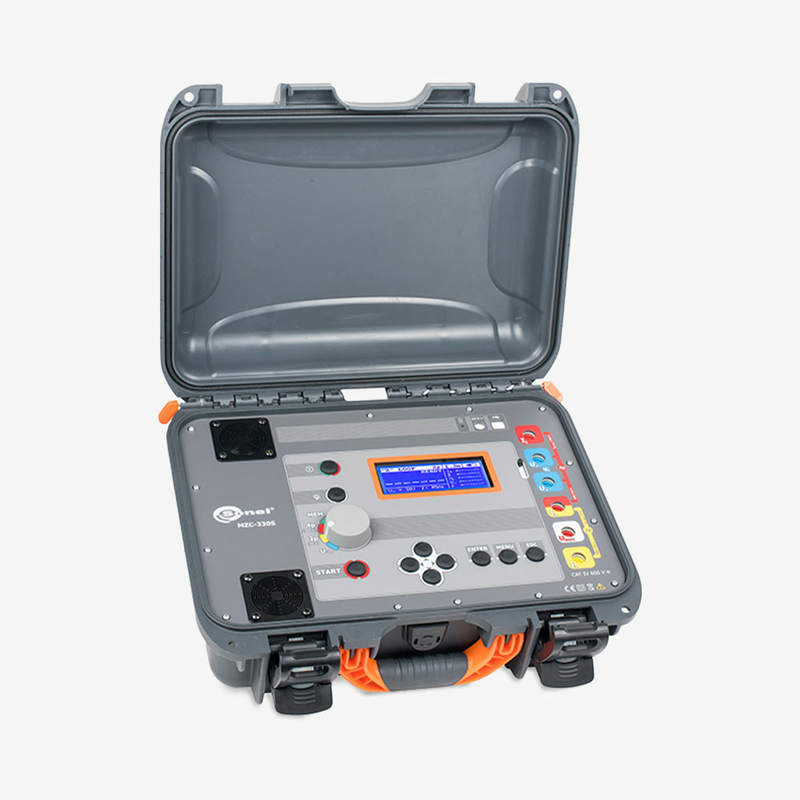

MZC-330SUA – вимірювач параметрів кіл електроживлення

MZC-330SUA – вимірювач параметрів кіл електроживлення

Особливості
Характеристики

MZC-330SUA призначений насамперед для перевірки узгодження параметрів ланцюга «фаза – нуль» із характеристиками апаратів захисту й перевірки безперервності захисних провідників. Також він застосовується в налагодженні й експлуатаційному контролі стану мереж електроживлення житлових будинків, офісів і виробничих об’єктів.

Отримати комерційну пропозицію

Особливості

Вимірювання в установках із номінальними напругами: 110 / 190, 115 / 200, 127 / 220, 220 / 380, 230 / 400, 240 / 415, 290 / 500 і 400 / 600 і частотами 4–65 Гц
Вимірювання повного опору кола «фаза – нуль робочий», «фаза – нуль захисний», «фаза – фаза» без відключення джерела живлення
Диференціювання фазної та міжфазної напруги в обчисленні струму короткого замикання
Можливість зміни довжини вимірювальних дротів
Вимірювання напруги та сенсорної напруги з резистором 1 кОм
Вимірювання напруги змінного струму в діапазоні 0–550 В
У чотириполюсному методі вимірювальні дроти не потребують калібрування (за струму 300 А)
999 результатів вимірювань із можливістю передавання даних на ПК
Можливість передавання даних через USB

Вимірювальний пристрій може бути ефективно використаний:

Електромережевими компаніями (у технічному обслуговуванні електроустановок)
Службами експлуатації електричних мереж у нафтогазовидобувних компаніях, в управлінських компаніях ЖКГ, на промислових підприємствах
Будівельними й монтажними організаціями, під час виконання електромонтажних робіт
Організаціями нагляду й контролю в електричних мережах і електроустановках споживачів
Електровимірювальними лабораторіями

Отримати комерційну пропозицію

Вимірювання напруги змінного струму (True RMS)
Діапазон	Дискретність		Похибка
0–550 В	1 В		± (2% в. з. + 2 о. м. р.)
Діапазон частот: 45–65 Гц
Вхідний опір вольтметра: ≥ 200 кОм
Вимірювання повного опору петлі короткого замикання Z (діапазон вимірювання 7,2–1999 мОм) і активного R й реактивного X
Діапазон	Дискретність		Похибка
0,0–199,9 мОм	0,1 мОм		± (2% в. з. + 2 мОм)
200–1999 мОм	1 мОм
Відображення струму короткого замикання (діапазон вимірювання для Un = 230 В, 115,0 А – 32 кА; для Un = 400 В, 200 А – 55,7 кА; для Un = 500 В, 250 А – 69,4 кА; для Un = 690 В, 345 А – 95,8 кА)
Діапазон	Дискретність		Похибка
115,0–199,9 A	0,1 A		Визначається за похибкою повного опору петлі короткого замикання
200–1999 A	1 A
2,00–19,99 кА	0,01 кА
20,0–199,9 кА	0,1 кА
200–230 кА (для U_LN) 200–400 кА (для U_LL)	1 кА
Вимірювання напруги дотику UST (уражального Uт)
Діапазон	Дискретність		Похибка
0–100 В	1 В		± (10% в. з. + 1 о. м. р.)
Вимірювання повного опору контуру короткого замикання Z (діапазон вимірювання 0,13–199,9 Ом за довжини проводів 1,2 м) і активного R та реактивного X
Діапазон	Дискретність		Похибка
0,00–19,99 Ом	0,01 Ом		± (2% в. з. + 3 о. м. р.)
20,0–199,9 Ом	0,1 Ом		± (3% в. з. + 3 о. м. р.)
Діапазон відображення струму короткого замикання
Діапазон	Дискретність		Похибка
1,150–1,999 А	0,001 А		Визначається за основною похибкою повного опору петлі короткого замикання
2,00–19,99 А	0,01 А
20,0–199,9 А	0,1 А
200–1999 А	1 А
2,00–19,99 кА	0,01 кА
20,0–40,0 кА	0,1 кА

Клас ізоляції		Подвійна
Категорія безпеки		IV 600 В
Ступінь захисту корпусу		IP 20 (IP 67 із закритою кришкою)
Живлення		Елементи живлення Li-Ion 7,2 В / 8,8 Aч (2000 вимірювань)
Температура робоча		0...+40°C
Температурний коефіцієнт		± 0,1% виміряного значення / °C
Габаритні розміри		390 х 310 х 170 мм
Маса		6,6 кг
