PV200 – тестер електробезпеки й ефективності роботи сонячних панелей

  • Особливості
  • Характеристики

Тестер PV200 являє собою високоефективний пристрій для діагностики й перевірки фотоелектричних систем відповідно до вимог IEC 62446, а також здійснює швидку й точну побудову графіків залежності I-V згідно зі стандартом IEC 61829.

Отримати комерційну пропозицію

Особливості

  • Одночасне виконання всіх експлуатаційних випробувань і відстеження графіка залежності I-V відповідно до стандартів IEC 62446 та IEC 61829

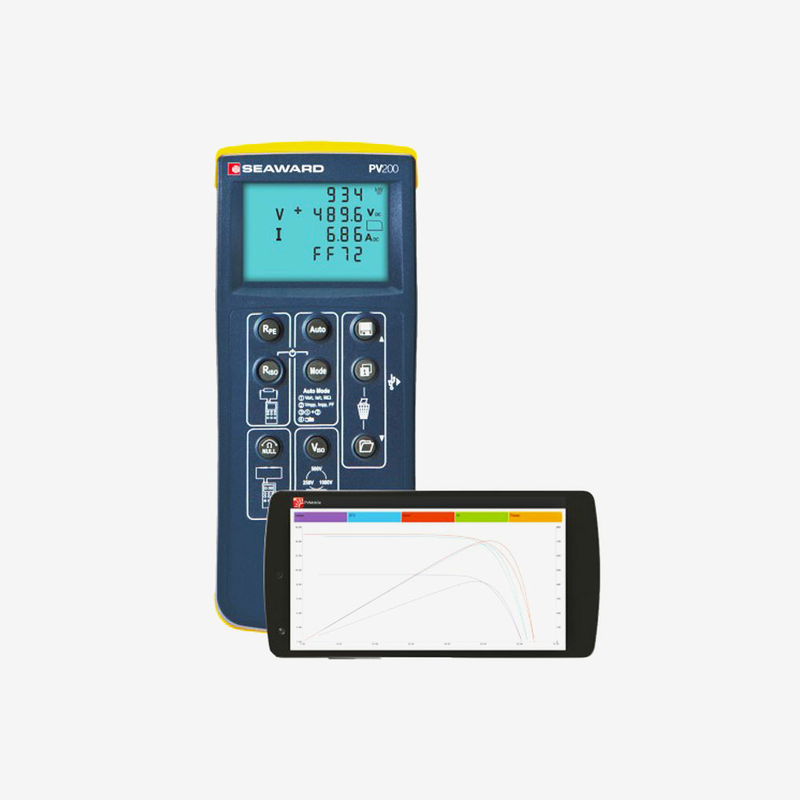

  • Наявність безкоштовної програми PVMobile Android для невідкладного вивчення графіка залежності I-V безпосередньо на місці та миттєвого передавання звітів у форматі PDF на ПК за допомогою Wi-Fi
  • Можливість тестування окремих PV-модулів чи ниток
  • Просте і швидке керування натисканням однієї кнопки
  • Точне відображення результатів на дисплеї, навіть за яскравого сонячного світла
  • Легкий, компактний, швидкий і простий в експлуатації

Тестер PV200 являє собою високоефективний пристрій для діагностики й перевірки фотоелектричних систем відповідно до вимог IEC 62446, а також здійснює швидку й точну побудову графіків залежності I-V згідно зі стандартом IEC 61829.

Отримати комерційну пропозицію

Перевірка цілісності / вимірювання опору заземлення

Діапазон вимірювання

0,01–199 Ом з дозволом 0,01 Ом

Похибка

± (2% від ВВ + 5 о. м. р.)

Випробувальна напруга розімкнутого ланцюга

4 В DC, номінально

Обнулення щупів

до 10 Ом, за допомогою кнопки обнулення

Кількість вимірювань

5000 вим./с

Звукове / візуальне попередження

≥ 30 В AC / DC на входах

Захист користувача

Забороняється проводити тестування, якщо напруга на входах ≥ 30 В АС / DC

Опір ізоляції (автоматичне випробування на коротке замикання)

Діапазон вимірювання

0,05–200 МОм з дискретністю 0,01 МОм

Похибка

± (5% від ВВ + 5 о. м. р.) / 0,05–100 МОм
± (10% від ВВ + 5 о. м. р.) / 101–200 МОм

Випробувальна напруга розімкнутого ланцюга

250, 500, 1000 В (згідно з IEC 61557-2)

Випробувальний струм

Номінально 1 мА згідно з IEC 61557-2

Випробувальний струм КЗ

<2 мА

Кількість вимірювань

5000 вим./с

Звукове / візуальне попередження

≥ 30 В AC / DC на входах

Захист користувача

Забороняється проводити тестування, якщо напруга на входах ≥ 30 В АС / DC

Опір ізоляції (від точки до точки)

Діапазон вимірювання

0,05–300 МОм з дискретністю 0,01 МОм

Похибка

± (5% від ВВ + 5 о. м. р.)

Випробувальна напруга розімкнутого ланцюга

250, 500, 1000 В (згідно з IEC 61557-2)

Випробувальний струм КЗ

<1 мА

Кількість вимірювань

5000 вим./с

Звукове / візуальне попередження

≥ 30 В AC / DC на входах

Захист користувача

Забороняється проводити тестування, якщо напруга на входах ≥ 30 В АС / DC

Вимірювання напруги (з використанням пробників на 4 мм)

Діапазон вимірювання

30–440 В AC / DC з дискретністю 1 В

Похибка

± (5% від ВВ + 2 о. м. р.)

Вимірювання напруги розімкнутого ланцюга (з використанням вимірювальних дротів PV-пристрою)

Діапазон вимірювання

5–1000 В DC з дискретністю 0,1 В

Похибка

± (0,5% від ВВ + 2 о. м. р.)

Індикатори

Правильної чи зворотної полярності DC I

Вимірювання струму короткого замикання (з використанням вимірювальних дротів PV-пристрою)

Діапазон вимірювання

0,5–15 А DC з дискретністю 0,1 А

Похибка

± (1% від ВВ + 2 о. м. р.)

Робочий струм (з використанням струмовимірювальних кліщів DC)

Діапазон вимірювання

0,1–40 А АС / DC з дискретністю 0,1 А

Похибка

± (5% від ВВ + 2 о. м. р.)

Потужність DC

Діапазон вимірювання

10 Вт–40 кВт DC із дискретністю 10 Вт

Похибка

± (6% від ВВ + 2 о. м. р.)

Графік залежності I-V

Максимальна розсіювана потужність

10 кВт

Кількість точок

Динамічно до 128

Максимальна похибка розрахунку MPP

± (1,5% від ВВ + 40 Вт)

Основні параметри

Дисплей

РКІ з підсвічуванням

Вбудована пам'ять

До 999 повних наборів даних

Інтерфейси

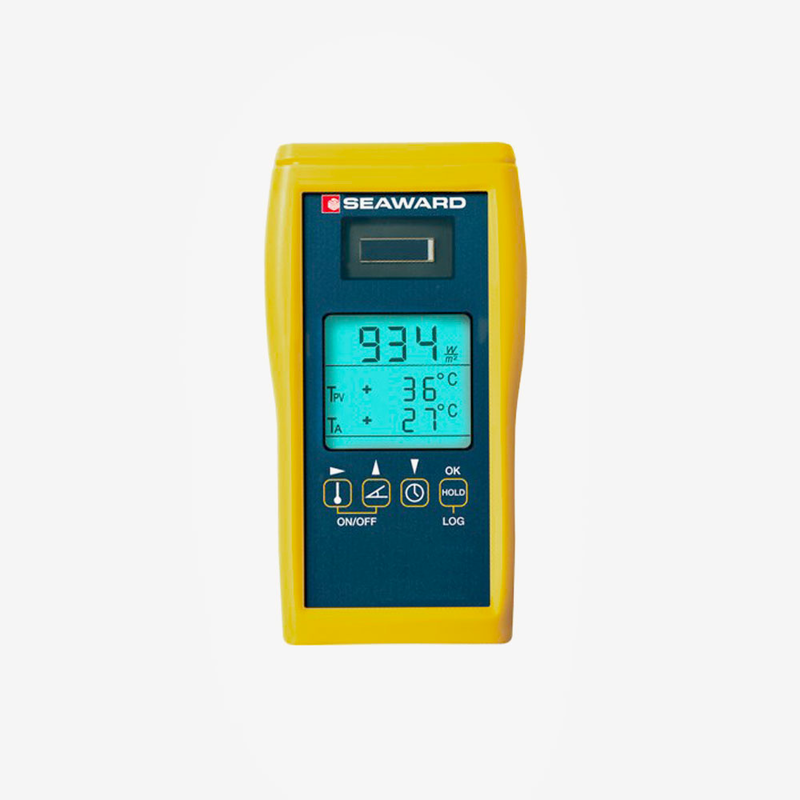

USB (у форматі CSV), Wi-Fi з вимірювачем Survey 200R «Solarlink» (433 МГц) (до 100 м), додаток PVMobile Android с Wi-Fi

Джерело живлення

Шість батарей, 1,5 В, тип АА

Час постійної роботи батареї

> 1000 тестових послідовностей

Автовимикання живлення

Програмується користувачем

Габаритні розміри

265 × 108 × 58 мм

Маса

1,05 кг
