Особливості

• Діагностика металооксидних обмежувачів перенапруг, що у роботі
• Аналіз третьої гармоніки із компенсацією струму витоку
• Великий досвід роботи на місцях
• Простий, швидкий та надійний діагностичний метод
• Безпечне легке обладнання

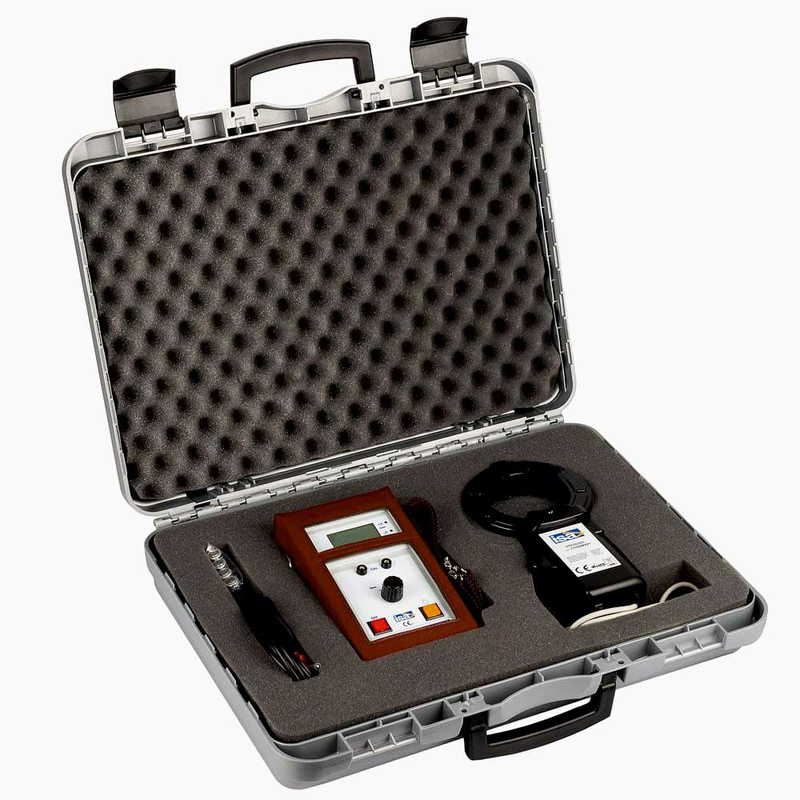

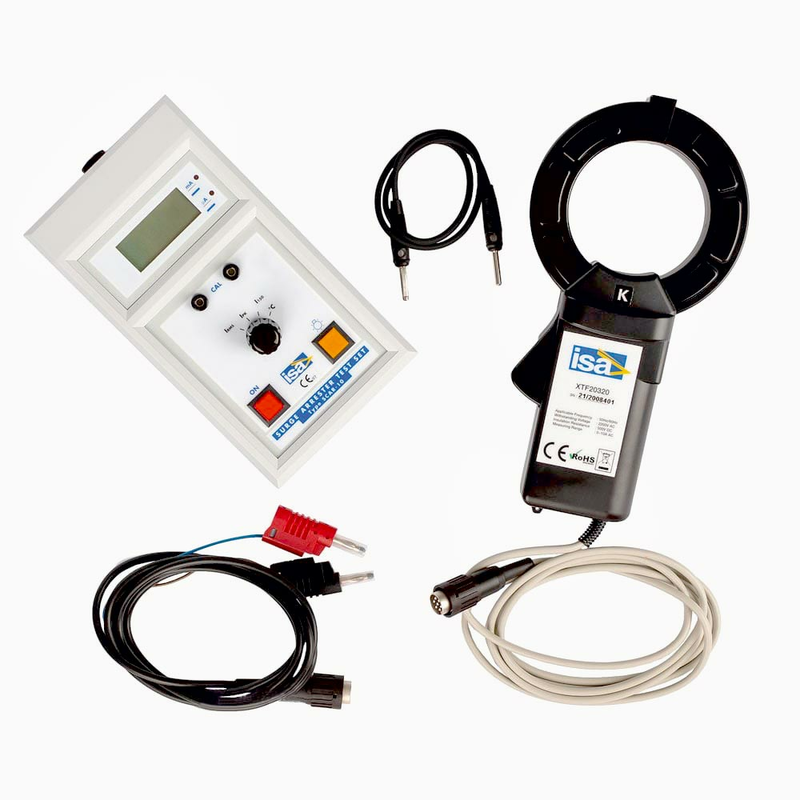

• Забезпечений спеціальними струмовими кліщами, призначеними для вимірювання струму витоку

Перевірка ОПН здійснюється під час його роботи за допомогою струмовимірювальних кліщів, що вимірюють струм провідності в мережі заземлення. Значення цього струму зазвичай знаходяться у діапазоні кількох міліампер і характеризуються спотворенням складової третьої гармоніки, значення якої є індикатором ступеня зносу ОПН.

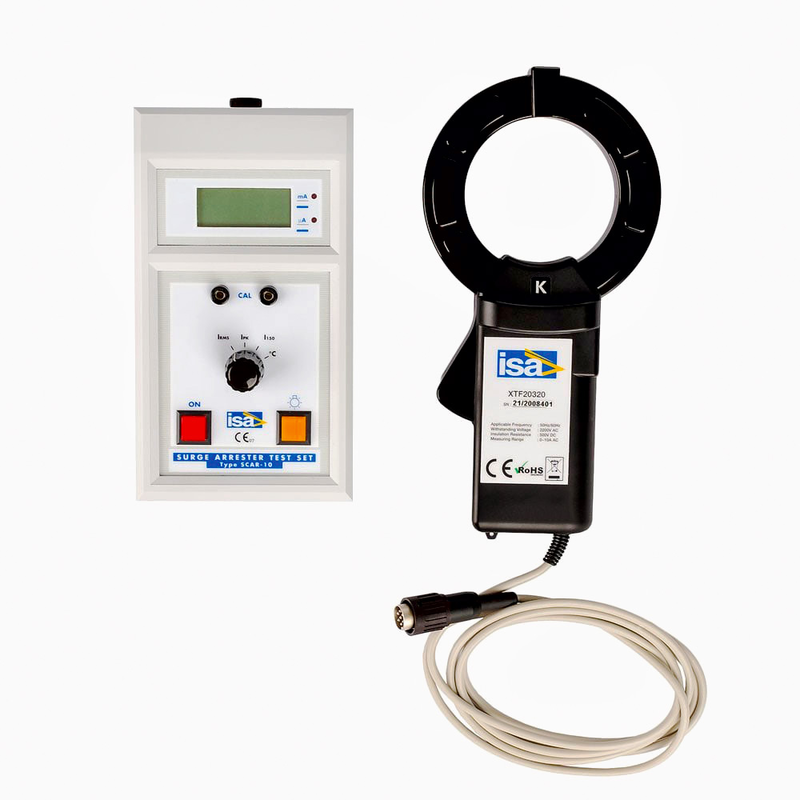

SCAR 10 посилює сигнал, що надходить від струмовимірювальних кліщів, виконує вимірювання амплітудного та діючого значення струму провідності, за допомогою смугового фільтра виділяє складову третьої гармоніки та вимірює її діюче значення. Значення цієї складової залежить від номінальної робочої напруги ОПН та його температури. Для забезпечення можливості приведення отриманих результатів до нормальних умов SCAR 10 має функцію вимірювання температури. Результати проведених вимірювань відображаються на LCD-дисплеї.

Навколишнє середовище у процесі вимірювання характеризується наявністю потужних електромагнітних полів. Для мінімізації їхнього впливу на результати вимірювань – струмові кліщі повністю екрановані, а в їхню рукоятку вмонтований попередній підсилювач сигналу. Завдяки цьому знижуються перешкоди, що наводяться в провідниках, що з'єднують кліщі з вимірювальним приладом.

Допоміжний контур генерує опорний сигнал трикутної форми, що характеризується піковим значенням, чинним значенням і складовою третьої гармоніки, що дозволяє контролювати коректність вимірювань.

Якщо виникли сумніви в тому, що складова третьої гармоніки обумовлена ​​сильними спотвореннями мережевої напруги, а не станом самого ОПН, кабель вимірювання складової третьої гармоніки напруги, що входить в комплект поставки, дозволить спростити зроблені вимірювання. Подібна ситуація не виникає з ОПН високовольтних мереж, тому що для них характерні незначні спотворення напруги (зазвичай 0,2%), тоді як граничні значення спотворень для самих ОПН становлять понад 2%. При перевірці ОПН середнього класу напруги оціночне вимірювання третьої гармоніки напруги можна зробити підключенням приладу до вторинної сторони вимірювального трансформатора тієї ж лінії.
