DTE-40 – установка високовольтна для проведення випробувань твердих діелектриків методом наднизької частоти

  • Особливості
  • Характеристики

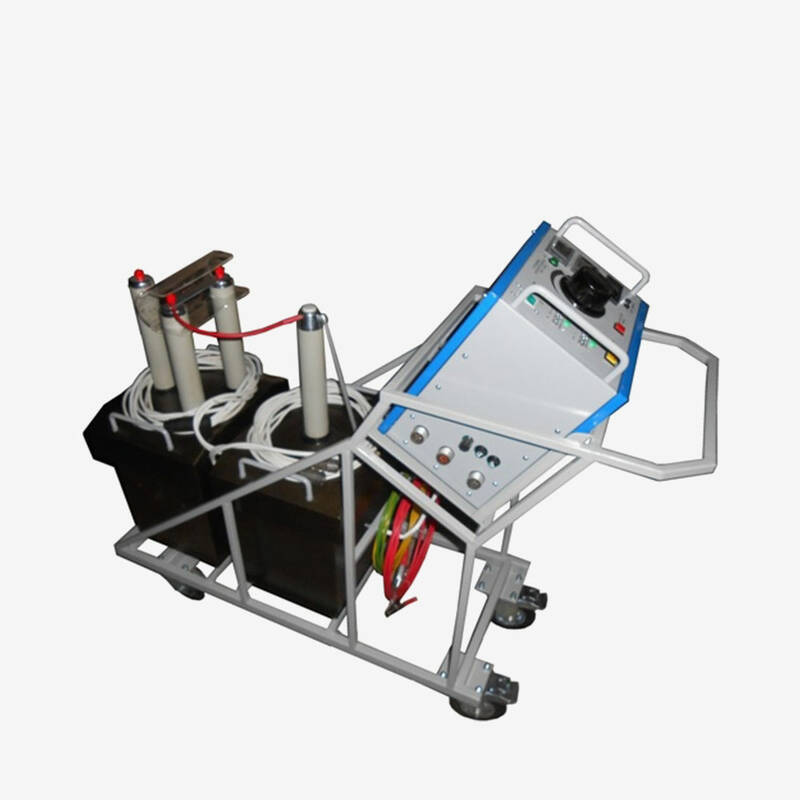

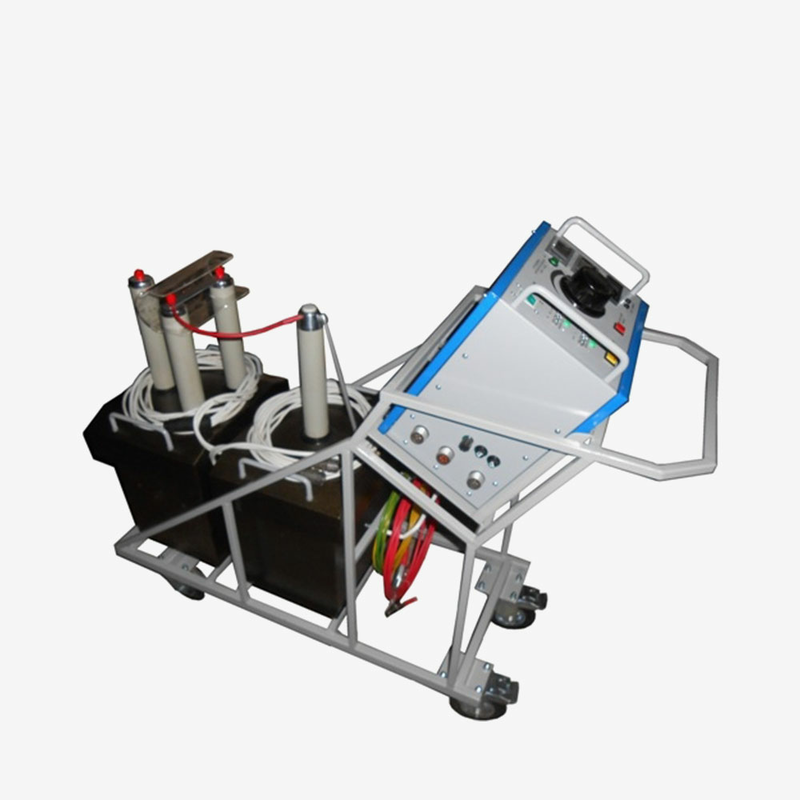

DTE-40 являє собою установку для випробування високовольтних кабелів масляно-паперової ізоляції та ізоляції зі зшитого поліетилену типів XLPE і PILC напругою ННЧ до 40 кВ, а також для перевірки кабельної оболонки.

Отримати комерційну пропозицію

Особливості

  • Максимальна напруга ННЧ 40 кВ
  • Косинус-прямокутна форма сигналу
  • Широкий діапазон частот випробування: 0,1, 0,05 та 0,02 Гц
  • Вбудований фіксований таймер: 1, 5, 30 хвилин
  • Зручний транспортувальний візок для простоти експлуатації

DTE-40 являє собою установку для випробування високовольтних кабелів масляно-паперової ізоляції та ізоляції зі зшитого поліетилену типів XLPE і PILC напругою ННЧ до 40 кВ, а також для перевірки кабельної оболонки.

Отримати комерційну пропозицію

Максимальна напруга ННЧ косинус-прямокутної форми

40 кВ

Частота генератора ННЧ

0,1, 0,05, 0,02 Гц

Максимальна постійна напруга

± 40 кВ

Максимальна змінна напруга

50 кВ

Точність вимірювання вихідної напруги

± 3%

Максимальна ємність навантаження

0,1 Гц – 0,3 мкФ,
0,05 Гц – 0,6 мкФ,
0,02 Гц – 1,5 мкФ

Максимальний вихідний струм у всіх режимах

14,5 мА

Діапазон вимірювання вихідного струму

1, 20 мА

Точність вимірювання вихідного струму

± 3%

Таймер

1, 5, 30 хвилин

Напруга мережі живлення

220 В ± 10%

Частота мережі живлення

50 Гц

Максимальний споживаний струм

5 А

Тривалість режиму роботи

120 хвилин

Маса

115 кг
