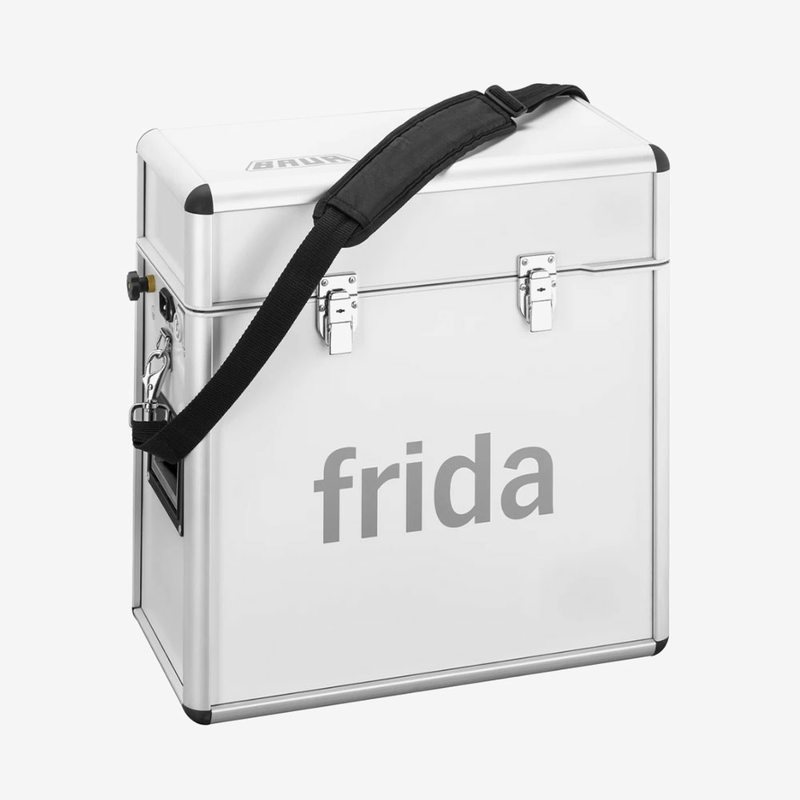

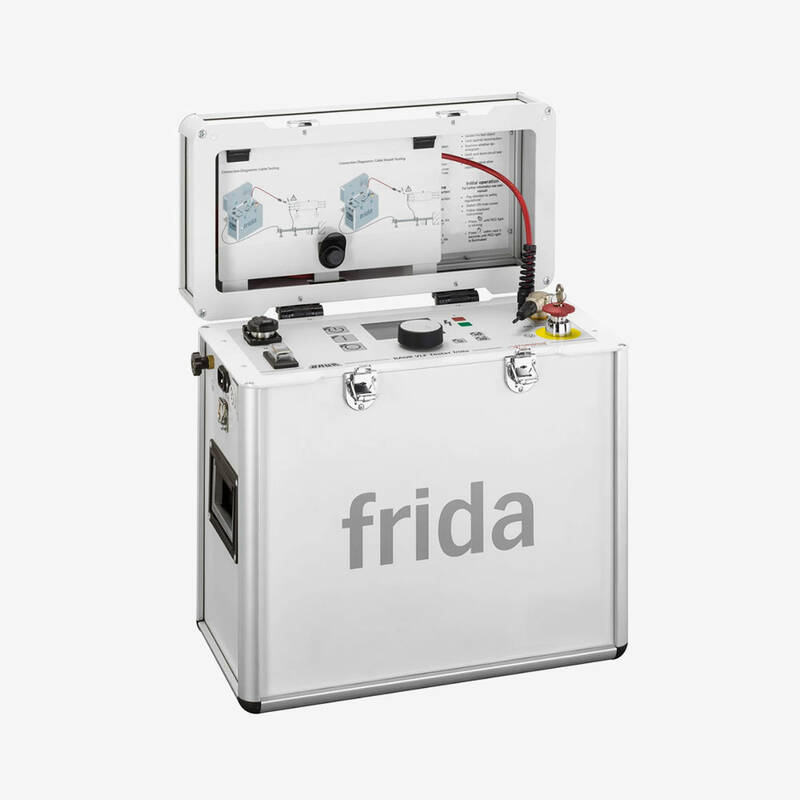

frida / frida TD – прилад для випробування й діагностики ННЧ
- Особливості
- Характеристики
Особливості
- Максимальна випробувальна напруга 26,1 кВ (дійсн.)
- Форми напруги: ННЧ truesinus®, прямокутна напруга СНЧ і постійна напруга
- Технологія випробувань ННЧ truesinus® забезпечує відтворювану чисту синусоїдальну високу напругу
- Випробування кабелів напругою до 15 кВ згідно з IEC 60502.2 та CENELEC HD 620/621 (DIN VDE 0276-620/621)
- Приймально-здавальні випробування нових і тих, що пройшли техобслуговування кабелів згідно з IEEE 400-2012 та IEEE 400.2-2013
- Випробовування кабелів відповідно до IEC 60060-3
- Випробування кабельної оболонки згідно з IEC 60502 / IEC 60229
- Вимірювання коефіцієнта діелектричних втрат для середньовольтних кабелів напругою до 20 кВ (frida TD)
- Випробування MWT з вимірюванням коефіцієнта діелектричних втрат і комплексне випробування MWT з вимірюванням коефіцієнта діелектричних втрат та ЧР (із системою PD-TaD 62) (frida TD)
- Високоточне вимірювання коефіцієнта діелектричних втрат із точністю 1 x 10(-4) (frida TD)
- Реєстрація струмів витоку за допомогою VSE-Box (опція frida TD)
|
Вихідна напруга
|
|
Діапазон частот
|
0,01–0,1 Гц
|
|
ННЧ truesinus®
|
1–26,1 кВдій.
|
|
Прямокутна напруга ННЧ
|
1–34 кВ
|
|
Постійна напруга
|
± 1–34 кВ
|
|
Дискретність
|
0,1 кВ
|
|
Точність
|
± 1%
|
|
Діапазон навантажень (випробування ННЧ)
|
1 нФ – 8 мкФ
|
|
Вихідний струм
|
|
Діапазон вимірювань
|
0–14 мА
|
|
Дискретність
|
1 мкА
|
|
Точність
|
± 1%
|
|
Максимальне ємнісне навантаження
|
0,5 мкФ при 0,1 Гц, 24 кВ дій. / 34 кВпік.
1 мкФ при 0,05 Гц, 24 кВ дій. / 34 кВпік.
8 мкФ при 0,01 Гц, 18 кВ дій. / 25 кВпік.
|
|
Вимірювання коефіцієнта діелектричних втрат (frida TD)
|
|
ННЧ truesinus®
|
1–26,1 кВ дій.
|
|
Діапазон навантажень
|
10 нФ – 8 мкФ
|
|
Дискретність
|
1 x 10-6
|
|
Точність
|
1 x 10-4
|
|
Діапазон вимірювань
|
1 x 10-4 – 21 000 x 10-3
|
|
Частота вимірювання тангенса дельта
|
0,1 Гц
|
|
Автоматична реєстрація та компенсація струмів витоку
|
За допомогою пристрою VSE-Box (опція)
|
|
Загальні параметри
|
|
Вхідна напруга
|
100 – 260 В, 50/60 Гц
|
|
споживана потужність
|
300 ВА
|
|
Мова ПЗ
|
Англійська, китайська, німецька, французька, італійська, корейська, голландська, польська, португальська, російська, іспанська, чеська
|
|
Інтерфейс передавання даних
|
USB 2.0
|
|
Клас захисту
|
IP 54 (у закритому стані)
|
|
Габаритні розміри (Ш x В x Г)
|
438 x 456 x 220 мм
|
|
Маса
|
22 кг
|
