KVD-50 – високовольтний генератор наднизької частоти
- Особливості
- Характеристики

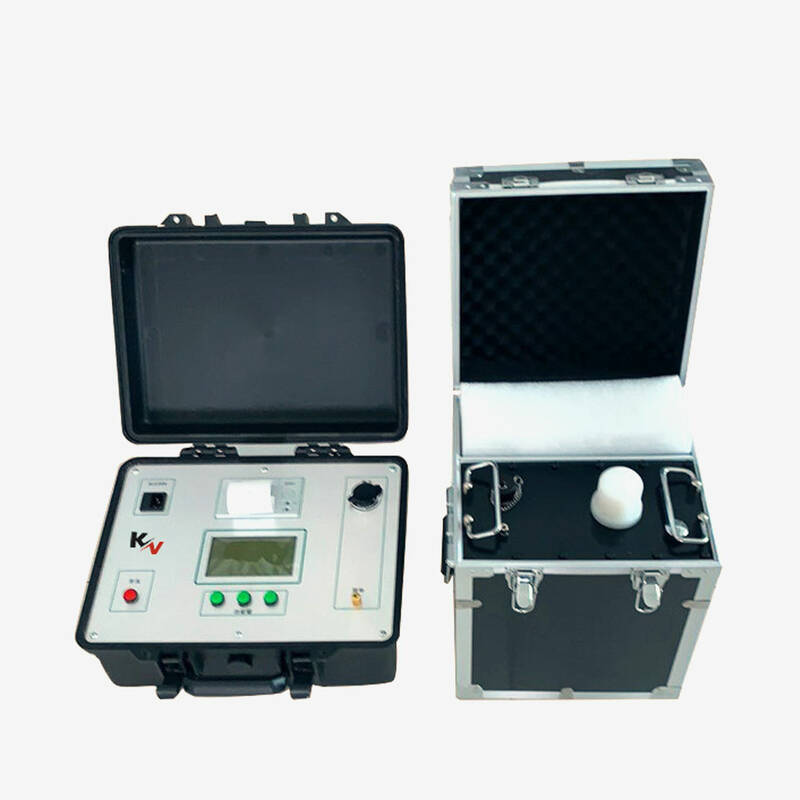

KVD-50 являє собою компактну й легку установку від KiloVolt із великим РК-дисплеєм і вбудованим принтером для випробування кабелів з ізоляцією зі зшитого поліетилену напругою наднизької частоти (0,1, 0,05 або 0,02 Гц) до 50 кВ.
Отримати комерційну пропозицію
Особливості
- Відображення інформації про вихідний струм, напругу й форму сигналу з високою точністю
- Захист від перенапруги: у разі перевищення заданої межі пристрій автоматично відключиться менш ніж за 20 мс
- Захист від перевищення струму: у разі перевищення заданого значення струму на низькій напрузі пристрій автоматично відключиться менш ніж за 20 мс
- Захисний резистор у конструкції високовольтного виходу підсилювача напруги, що унеможливлює підключення зовнішнього захисного резистора
KVD-50 являє собою компактну й легку установку від KiloVolt із великим РК-дисплеєм і вбудованим принтером для випробування кабелів з ізоляцією зі зшитого поліетилену напругою наднизької частоти (0,1, 0,05 або 0,02 Гц) до 50 кВ.
Отримати комерційну пропозицію
Вихідні значення
|
Номінальна напруга (peak)
|
50 кВ
|
Номінальний струм (peak)
|
30 мA
|
Похибка вимірювань
|
± 3%
|
Максимальна ємність навантаження
|
0,1 Гц ≤ 1,1 мкФ 0,05 Гц ≤ 2,2 мкФ 0,02 Гц ≤ 5,5 мкФ
|
|
Напруга живлення
|
220 В ± 5% (110 В – опціонально)
|
Частота мережі
|
50 Гц (60 Гц – опціонально)
|
Допустимі відхилення частоти
|
Менш ніж 0,5%
|
Запобіжник ланцюга живлення
|
5 A
|
Габарити:
|
|
Блок управління
|
410 × 340 × 200 мм
|
Підсилювач напруги
|
410 × 230 × 520 мм
|
Маса:
|
|
Блок управління
|
4 кг
|
Підсилювач напруги
|
50 кг
|
|
Робоча температура
|
Від -10 до +40°C
|
Робоча вологість
|
До 85% відносної вологості
|
