PHG 70 TD – система для випробувань напругою ННЧ

Особливості
Характеристики

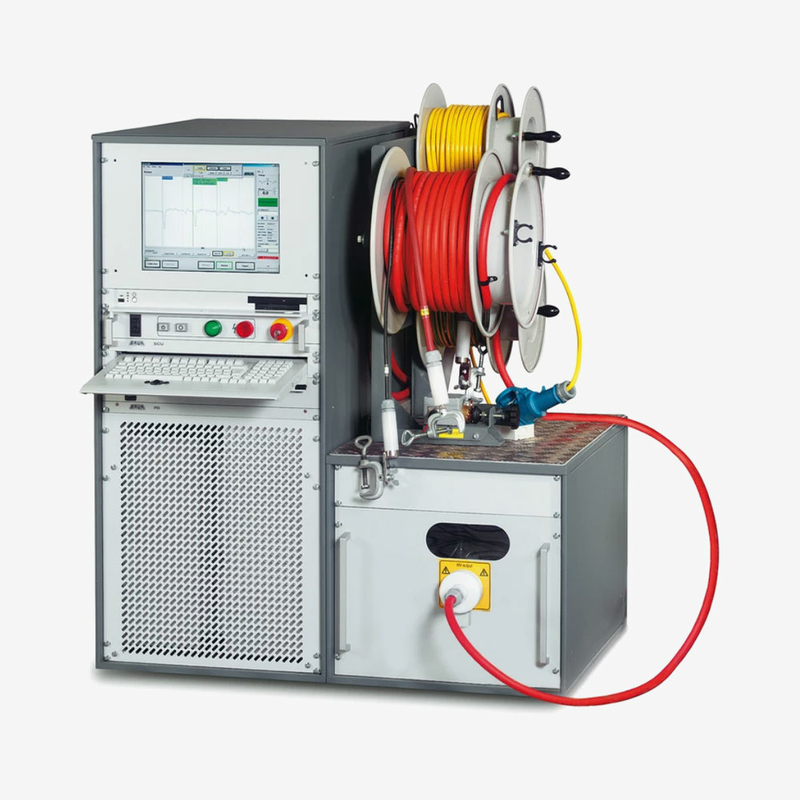

Система PHG 70 TD призначена для випробувань і діагностики кабелів, трансформаторів та іншого електротехнічного обладнання напругою до 70 кВ на наднизькій частоті 0,1 Гц із вимірюванням коефіцієнта діелектричних втрат.

Отримати комерційну пропозицію

Особливості

Високоточне вимірювання коефіцієнта діелектричних втрат із точністю 1 x 10(-4)
Облік впливу струмів витоку на результати вимірювань
Регульовані граничні значення для критеріїв оцінювання і скасування вимірювань
Наочне числове та графічне відображення результатів вимірювання
ННЧ truesinus® до 38 кВ (дійсн.)
Прямокутна напруга СНЧ до 57 кВ
Постійна напруга до ± 70 кВ
Випробування кабелю за стандартами IEC 60502, DIN VDE 0276-620/621, IEC 60060-3, IEEE 400.2, IEEE 400-2012
Випробування кабельної оболонки відповідно до стандарту IEC 60229
Випробування генераторів, трансформаторів і розподільчих пристроїв
Технологія випробувань ННЧ truesinus® забезпечує відтворювану чисту синусоїдальну високу напругу
Програмовані автоматичні процеси

Система PHG 70 TD являє собою поєднання програмованого випробувального генератора PHG 70 і системи вимірювання коефіцієнта діелектричних втрат. Управління системою здійснюється за допомогою комп’ютера. У меню виконується встановлення програм вимірювання коефіцієнта втрат і діагностики, відповідно до яких реєструються значення коефіцієнта діелектричних втрат для різних кроків напруги, після чого виконується їх аналіз та оцінювання стану кабелю.

Отримати комерційну пропозицію

Вихідна напруга
Діапазон частот	0,01–1 Гц
ННЧ truesinus®	0–38 кВ_дій. / 1,4–53,7 кВ_пік.
Прямокутна напруга ННЧ	0–57 кВ
Постійна напруга	Від 0 до ± 70 кВ
Максимальне ємнісне навантаження	До 20 мкФ 3 мкФ за 0,1 Гц з 38 кВ_дій. 4 мкФ за 0,1 Гц з 30 кВ_дій.
Дискретність	0,1 кВ
Похибка	± 1%
Вихідний струм
Вихідний струм	10 мА за 70 кВ DC 60 мА за 50 кВ DC 90 мА за 20 кВ DC
Максимальний струм пропалювання	120 мА
Дискретність	10 мкА
Похибка	± 1%
Вимірювання коефіцієнта діелектричних втрат
ННЧ truesinus®	0–38 кВ_дій.
Діапазон навантажень	≥ 10 нФ
Діапазон вимірювань	0,1 x 10^-3– 1 000 x 10^-3
Точність	1 x 10^-4
Дискретність	1 x 10^-6
Основні параметри
Живлення	200–260 В, 50 / 60 Гц 100–140 В, 50 / 60 Гц (з автотрансформатором – опція)
Максимальна споживана потужність	3,5 кВА
Програмне забезпечення 23 мовами	Англійська, арабська, китайська (Китай), китайська (Тайвань), данська, німецька, фінська, французька, грецька, італійська, корейська, малайська, голландська, норвезька, польська, португальська, румунська, російська, сербська, турецька, шведська, іспанська, чеська
Дисплей	TFT-монітор, 15,1"
Габаритні розміри високовольтного генератора (Ш x В x Г)	483 x 623 x 775 мм
Маса	160 кг (високовольтний генератор) Від 250 кг (загальна залежно від комплектності)
