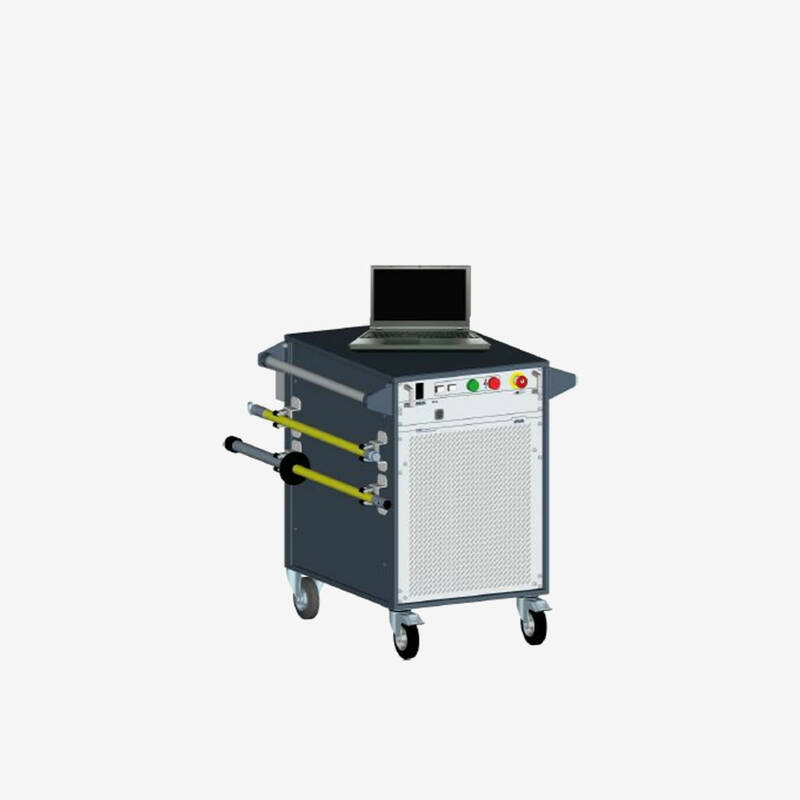

PHG 70 – портативна система для випробувань напругою ННЧ
- Особливості
- Характеристики
Система PHG 70 portable призначена для випробувань і діагностики кабелів, трансформаторів та іншого електротехнічного обладнання напругою до 70 кВ на наднизькій частоті 0,1 Гц.
Отримати комерційну пропозицію
Особливості
- ННЧ truesinus® до 38 кВ (дійсн.)
- Прямокутна напруга ННЧ до 57 кВ
- Постійна напруга до ±70 кВ
- Випробування кабелю за стандартами IEC 60502, DIN VDE 0276-620/621, IEC 60060-3, IEEE 400.2, IEEE 400-2012
- Випробування кабельної оболонки відповідно до стандарту IEC 60229
- Випробування генераторів, трансформаторів і розподільчих пристроїв
- Технологія випробувань ННЧ truesinus® забезпечує відтворювану чисту синусоїдальну високу напругу
- Програмовані автоматичні процеси
Система PHG 70 portable призначена для випробувань і діагностики кабелів, трансформаторів та іншого електротехнічного обладнання напругою до 70 кВ на наднизькій частоті 0,1 Гц.
Отримати комерційну пропозицію
Вихідна напруга
|
Діапазон частот
|
0,01–1 Гц
|
ННЧ truesinus®
|
1–8 кВдій. / 1,4–53,7 кВпік.
|
Прямокутна напруга ННЧ
|
1–57 кВ
|
Постійна напруга
|
Від 0 до ± 70 кВ
|
Максимальне ємнісне навантаження
|
До 20 мкФ 3 мкФ за 0,1 Гц с 38 кВ дій. 4 мкФ за 0,1 Гц с 30 кВ дій.
|
Дискретність
|
0,1 кВ
|
Похибка
|
± 1%
|
Вихідний струм
|
Діапазон вимірювань
|
0–200 мА
|
Вихідний струм
|
10 мА за 70 кВ 60 мА за 50 кВ 90 мА за 20 кВ
|
Максимальний струм пропалювання
|
120 мА
|
Дискретність
|
10 мкА
|
Похибка
|
± 1%
|
Основні параметри
|
Живлення
|
200–260 В, 50 / 60 Гц 100–140 В, 50 / 60 Гц (з автотрансформатором – опція)
|
Максимальна споживана потужність
|
3,5 кВА
|
Програмне забезпечення 23 мовами
|
Англійська, арабська, китайська (Китай), китайська (Тайвань), данська, німецька, фінська, французька, грецька, італійська, корейська, малайська, голландська, норвезька, польська, португальська, румунська, російська, сербська, турецька, шведська, іспанська, чеська
|
Клас захисту
|
IP 22
|
Габаритні розміри високовольтного генератора (Ш x В x Г)
|
755 x 850 x 991 мм (19'', 15 U)
|
Маса високовольтного генератора
|
199 кг, включно зі стійкою та з’єднувальними кабелями
|
