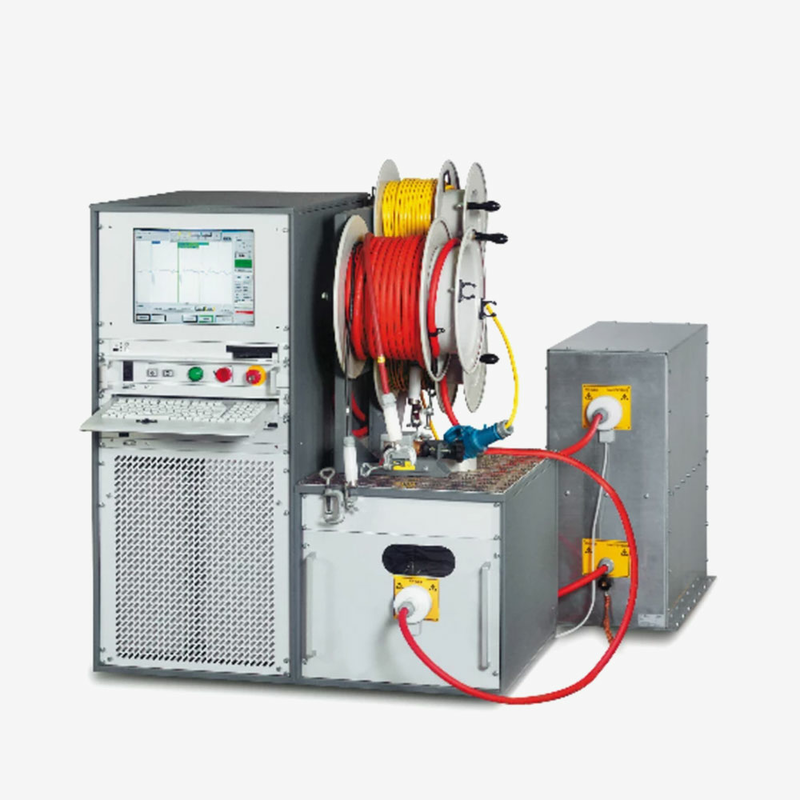

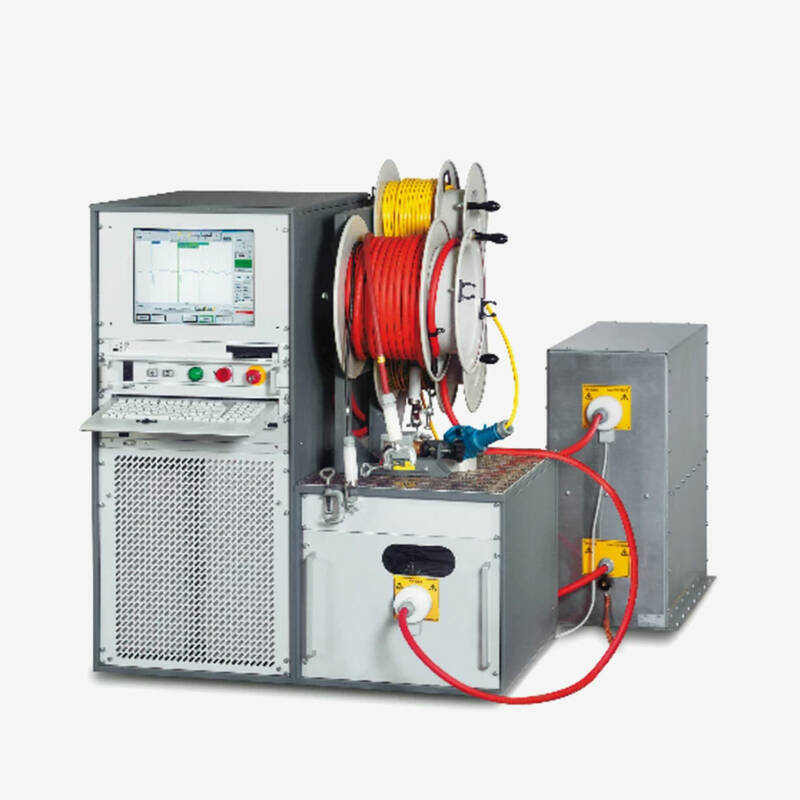

PHG 80 TD/PD – система для випробування й діагностики напругою ННЧ
- Особливості
- Характеристики
Система PHG 80 TD/PD призначена для випробувань і діагностики кабелів, трансформаторів та іншого електротехнічного обладнання напругою до 80 кВ на наднизькій частоті 0,1 Гц із вимірюванням коефіцієнта діелектричних втрат і часткових розрядів.
Отримати комерційну пропозицію
Особливості
- Високоточне вимірювання коефіцієнта діелектричних втрат із точністю 1 x 10(-4)
- Облік впливу струмів витоку на результати вимірювань
- Регульовані граничні значення для критеріїв оцінювання і скасування вимірювань
- Наочне числове та графічне відображення результатів вимірювання
- ННЧ truesinus® до 38 кВ (дійсн.)
- Прямокутна напруга ННЧ до 57 кВ
- Постійна напруга до ± 70 кВ
- Випробування кабелю за стандартами IEC 60502, DIN VDE 0276-620/621, IEC 60060-3, IEEE 400.2, IEEE 400-2012
- Випробування кабельної оболонки відповідно до стандарту IEC 60229
- Випробування генераторів, трансформаторів і розподільчих пристроїв
- Технологія випробувань ННЧ truesinus® забезпечує відтворювану чисту синусоїдальну високу напругу
- Програмовані автоматичні процеси
PHG 80 TD/PD – єдина комплексна система в одному корпусі, що дозволяє проводити випробування на частоті 0,1 Гц постійного струму (DC) і комплексну діагностику стану кабелів та їхнього ресурсу. Методи вимірювання тангенсу кута діелектричних втрат і часткових розрядів ідеально доповнюють один одного й дозволяють, з одного боку, визначати загальний стан зразка, а з іншого – локалізувати специфічні ушкодження в ізоляції та муфтах.
Система PHG 80 TD/PD включає випробувальну установку кабелів на наднизькій частоті 0,1 Гц постійного струму PHG 80, вбудований модуль вимірювання тангенса кута діелектричних втрат PHG TD і модуль вимірювання рівня часткових розрядів та локалізації джерела PHG PD.
Галузь застосування:
- Випробування кабелів з ізоляцією зі зшитого поліетилену 6–35 кВ
- Випробування силових кабелів із паперово-олійною ізоляцією 6–10 кВ
- Випробування оболонки кабелів із СПЕ-ізоляцією
- Випробування ізоляції генераторів, трансформаторів, а також комутаційних пристроїв
- Діагностика кабелів шляхом вимірювання тангенсу діелектричних втрат (tan D)
- Діагностика кабелів методом вимірювання рівня й локалізації джерела часткових розрядів ЧР
Система PHG 80 TD/PD призначена для випробувань і діагностики кабелів, трансформаторів та іншого електротехнічного обладнання напругою до 80 кВ на наднизькій частоті 0,1 Гц із вимірюванням коефіцієнта діелектричних втрат і часткових розрядів.
Отримати комерційну пропозицію
|
Вихідна напруга
|
|
Діапазон частот
|
0,01–1 Гц
|
|
ННЧ truesinus®
|
0–57 кВдій. / 1,4–80,6 кВпік.
|
|
Прямокутна напруга ННЧ
|
0–80 кВ
|
|
Постійна напруга
|
Від 0 до ± 80 кВ
|
|
Максимальне ємнісне навантаження
|
До 20 мкФ
1,2 мкФ за 0,1 Гц з 57 кВ дій.
3 мкФ за 0,1 Гц з 38 кВ дій.
4 мкФ за 0,1 Гц з 30 кВ дій.
|
|
Дискретність
|
0,1 кВ
|
|
Похибка
|
± 1%
|
|
Вихідний струм
|
|
Вихідний струм
|
1,8 мА за 80 кВ DC
60 мА за 50 кВ DC
90 мА за 20 кВ DC
|
|
Максимальний струм пропалювання
|
120 мА
|
|
Дискретність
|
10 мкА
|
|
Похибка
|
± 1%
|
|
Вимірювання часткових розрядів
|
|
ННЧ truesinus®
|
0–57 кВ дій.
|
|
Теоретичний діапазон вимірювання
|
10–12800 м (за v/2 = 80 м/мкс)
|
|
Швидкість розповсюдження (v/2), регулюється
|
50–120 м/мкс
|
|
Частота дискретизації
|
100 Мсемплів/с (10 нс)
|
|
діапазон вимірювань ЧР
|
1 пКл – 100 нКл
|
|
Похибка
|
1% довжини кабелю
|
|
Дискретність
|
0,1 пКл / 0,1 м
|
|
Калібратор
Електричний заряд (імпульси)
Живлення
|
CAL1B: 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл
CAL1E: 0,5 / 1 / 2 / 5 / 10 / 20 / 50 нКл
9-вольтова батарея типу «крона», DIN/МЭК 6F22
|
|
Вимірювання коефіцієнта діелектричних втрат
|
|
ННЧ truesinus®
|
0–38 кВ дій.
|
|
Діапазон навантажень
|
≥ 10 нФ
|
|
Діапазон вимірювань
|
0,1 x 10-3 – 1 000 x 10-3
|
|
Похибка
|
1 x 10-4
|
|
Дискретність
|
1 x 10-6
|
|
Основні параметри
|
|
Живлення
|
200–260 В, 50 / 60 Гц
100–140 В, 50 / 60 Гц (з автотрансформатором – опція)
|
|
Максимальна споживана потужність
|
3,5 кВА
|
|
Програмне забезпечення 23 мовами
|
Англійська, арабська, китайська (Китай), китайська (Тайвань), данська, німецька, фінська, французька, грецька, італійська, корейська, малайська, голландська, норвезька, польська, португальська, румунська, російська, сербська, турецька, шведська, іспанська, чеська
|
|
Дисплей
|
TFT-монітор, 15,1"
|
|
Габаритні розміри високовольтного генератора (Ш x В x Г)
|
483 x 623 x 775 мм
|
|
Маса
|
160 кг (високовольтний генератор)
Від 250 кг (загальна залежно від комплектності)
|
