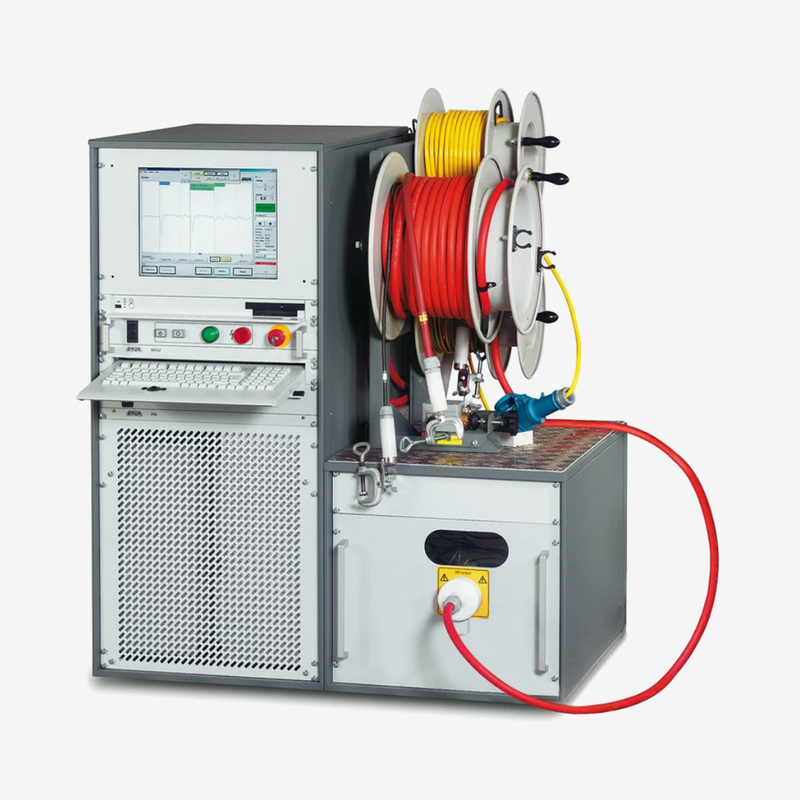

PHG 80 TD – система для випробування й діагностики напругою ННЧ
- Особливості
- Характеристики
Система PHG 80 TD призначена для випробувань і діагностики кабелів, трансформаторів та іншого електротехнічного обладнання напругою до 80 кВ на наднизькій частоті 0,1 Гц із вимірюванням коефіцієнта діелектричних втрат.
Отримати комерційну пропозицію
Особливості
- Високоточне вимірювання коефіцієнта діелектричних втрат із точністю 1 x 10(-4)
- Облік впливу струмів витоку на результати вимірювань
- Регульовані граничні значення для критеріїв оцінювання і скасування вимірювань
- Наочне числове й графічне відображення результатів вимірювання
- ННЧ truesinus® до 38 кВ (дійсн.)
- Прямокутна напруга ННЧ до 57 кВ
- Постійна напруга до ± 70 кВ
- Випробування кабелю за стандартами IEC 60502, DIN VDE 0276-620/621, IEC 60060-3, IEEE 400.2, IEEE 400-2012
- Випробування кабельної оболонки відповідно до стандарту IEC 60229
- Випробування генераторів, трансформаторів і розподільчих пристроїв
- Технологія випробувань ННЧ truesinus® забезпечує відтворювану чисту синусоїдальну високу напругу
- Програмовані автоматичні процеси
Система PHG 80 TD являє собою поєднання програмованого випробувального генератора PHG 80 і системи вимірювання коефіцієнта діелектричних втрат. Управління системою здійснюється за допомогою комп’ютера. У меню виконується встановлення програм вимірювання коефіцієнта втрат і діагностики, відповідно до яких реєструються значення коефіцієнта діелектричних втрат для різних кроків напруги, після чого виконується їх аналіз та оцінювання стану кабелю.
Система PHG 80 TD призначена для випробувань і діагностики кабелів, трансформаторів та іншого електротехнічного обладнання напругою до 80 кВ на наднизькій частоті 0,1 Гц із вимірюванням коефіцієнта діелектричних втрат.
Отримати комерційну пропозицію
|
Вихідна напруга
|
|
Діапазон частот
|
0,01–1 Гц
|
|
ННЧ truesinus®
|
0–57 кВдій. / 1,4–80,6 кВпік.
|
|
Прямокутна напруга ННЧ
|
0–80 кВ
|
|
Постійна напруга
|
Від 0 до ± 80 кВ
|
|
Максимальне ємнісне навантаження
|
До 20 мкФ
1,2 мкФ за 0,1 Гц з 57 кВ дій.
3 мкФ за 0,1 Гц з 38 кВ дій.
4 мкФ за 0,1 Гц з 30 кВ дій.
|
|
Дискретність
|
0,1 кВ
|
|
Похибка
|
± 1%
|
|
Вихідний струм
|
|
Вихідний струм
|
1,8 мА за 80 кВ DC
60 мА за 50 кВ DC
90 мА за 20 кВ DC
|
|
Максимальний струм пропалювання
|
120 мА
|
|
Дискретність
|
10 мкА
|
|
Похибка
|
± 1%
|
|
Вимірювання коефіцієнта діелектричних втрат
|
|
ННЧ truesinus®
|
0–57 кВ дій.
|
|
Діапазон навантажень
|
≥ 10 нФ
|
|
Діапазон вимірювань
|
0,1 x 10-3 – 1 000 x 10-3
|
|
Похибка
|
1 x 10-4
|
|
Дискретність
|
1 x 10-6
|
|
Основні параметри
|
|
Живлення
|
200–260 В, 50 / 60 Гц
100–140 В, 50 / 60 Гц (з автотрансформатором – опція)
|
|
Максимальна споживана потужність
|
3,5 кВА
|
|
Програмне забезпечення 23 мовами
|
Англійська, арабська, китайська (Китай), китайська (Тайвань), данська, німецька, фінська, французька, грецька, італійська, корейська, малайська, голландська, норвезька, польська, португальська, румунська, російська, сербська, турецька, шведська, іспанська, чеська
|
|
Дисплей
|
TFT-монітор, 15,1"
|
|
Габаритні розміри високовольтного генератора (Ш x В x Г)
|
483 x 623 x 775 мм
|
|
Маса
|
160 кг (високовольтний генератор)
Від 250 кг (загальна залежно від комплектності)
|
