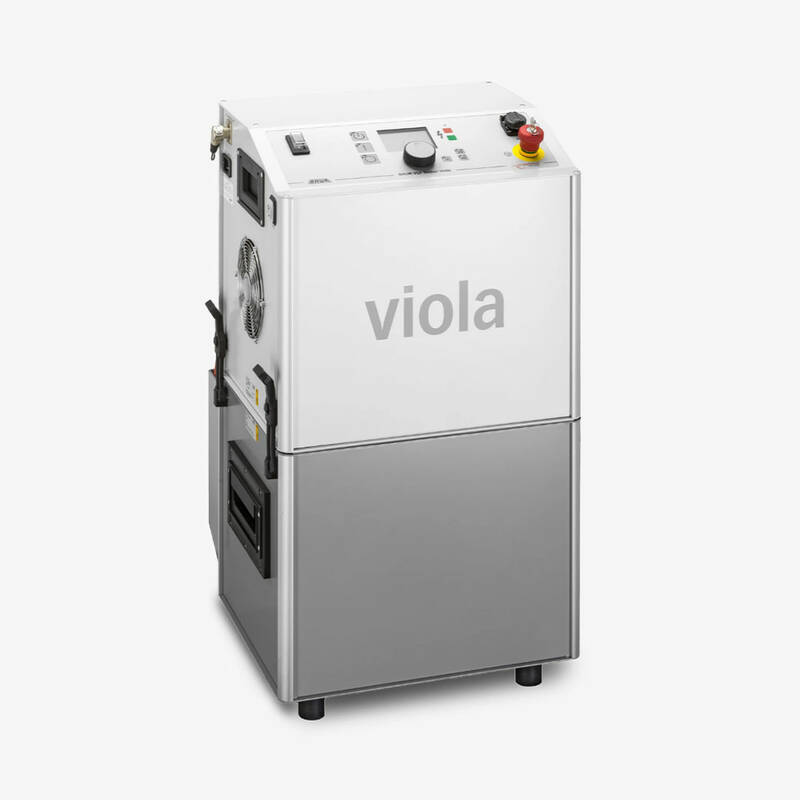

Viola_ viola TD – прилад для випробування й діагностики ННЧ
- Особливості
- Характеристики
Портативні прилади viola та viola TD призначені для: Випробування середньовольтних кабелів та електроустаткування (генераторів, трансформаторів і розподільчих пристроїв); Випробування кабельної оболонки; Діагностика кабелю (viola TD):
Отримати комерційну пропозицію
Особливості
- Максимальна випробувальна напруга 44 кВдій. (62 кВпік.)
- Форми напруги: ННЧ truesinus®, прямокутна СНЧ та постійна
- Технологія випробувань ННЧ truesinus® забезпечує відтворювану чисту синусоїдальну високу напругу
- Випробування кабелів відповідно до: DIN VDE 0276-620/621 (CENELEC HD 620/621), IEEE 400-2012, IEEE 400.2-2013, IEC 60060-3
- Перевірка кабельної оболонки за IEC 60502 / IEC 60229
- Випробування електрообладнання підвищеною напругою відповідно до стандарту IEEE 433
- Діагностичне вимірювання коефіцієнта діелектричних втрат для обладнання й середньовольтних кабелів напругою до 35 кВ (viola TD)
- Високоточне вимірювання коефіцієнта діелектричних втрат із точністю 1 x 10(-4) (viola TD)
- Реєстрація струмів витоку за допомогою пристрою VSE-Box (опція viola TD)
- Більш детальна інформація про стан кабелю за результатами повністю контрольованого комбінованого випробування на електричну міцність (комплексного випробування MWT) у поєднанні з PD-TaD 62 (viola TD)
- Автоматично й індивідуально програмовані процеси діагностики, включно з оцінюванням (viola TD)
Портативні прилади viola та viola TD призначені для: Випробування середньовольтних кабелів та електроустаткування (генераторів, трансформаторів і розподільчих пристроїв); Випробування кабельної оболонки; Діагностика кабелю (viola TD):
Отримати комерційну пропозицію
|
Вихідна напруга
|
|
Діапазон частот
|
0,01–0,1 Гц
|
|
ННЧ truesinus®
|
1–44 кВдій. (62 кВпік)
|
|
Прямокутна напруга ННЧ
|
1–60 кВ
|
|
Постійна напруга
|
± 1–60 кВ
|
|
Дискретність
|
0,1 кВ
|
|
Похибка
|
± 1%
|
|
Діапазон навантажень (випробування ННЧ)
|
1 нФ – 8 мкФ
|
|
Вихідний струм
|
|
Діапазон вимірювань
|
0–70 мА
|
|
Дискретність
|
1 мкА
|
|
Похибка
|
± 1%
|
|
Максимальне ємнісне навантаження
|
0,85 мкФ за 0,1 Гц, 44 кВ дій. / 62 кВпік.
2,7 мкФ за 0,03 Гц, 44 кВ дій. / 62 кВпік.
7,7 мкФ за 0,01 Гц, 44 кВ дій. / 62 кВпік.
|
|
Вимірювання коефіцієнта діелектричних втрат (violaTD)
|
|
ННЧ truesinus®
|
1–44 кВ дій.
|
|
Діапазон навантажень
|
10 нФ – 10 мкФ
|
|
Дискретність
|
1 x 10-6
|
|
Похибка
|
1 x 10-4
|
|
Діапазон вимірювань
|
1 x 10-4 – 21 000 x 10-3
|
|
Частота вимірювання тангенсу дельта
|
0,1 Гц
|
|
Автоматична реєстрація та компенсація струмів витоку
|
За допомогою пристрою VSE-Box (опція)
|
|
Загальні параметри
|
|
Вхідна напруга
|
100–260 В, 50 / 60 Гц
|
|
Споживана потужність
|
1,4 кВА
|
|
Мова ПЗ
|
Англійська, китайська, німецька, французька, італійська, корейська, голландська, польська, португальська, російська, іспанська, чеська
|
|
Інтерфейс передавання даних
|
USB 2.0
|
|
Клас захисту
|
IP 24
|
|
Габаритні розміри (Ш x В x Г)
|
505 x 503 x 405 мм (вн. блок)
505 x 433 x 405 мм (блок управління)
505 x 854 x 405 мм (обидві частини)
|
|
Маса
|
57 кг (вн. блок)
19 кг (блок управління)
|
