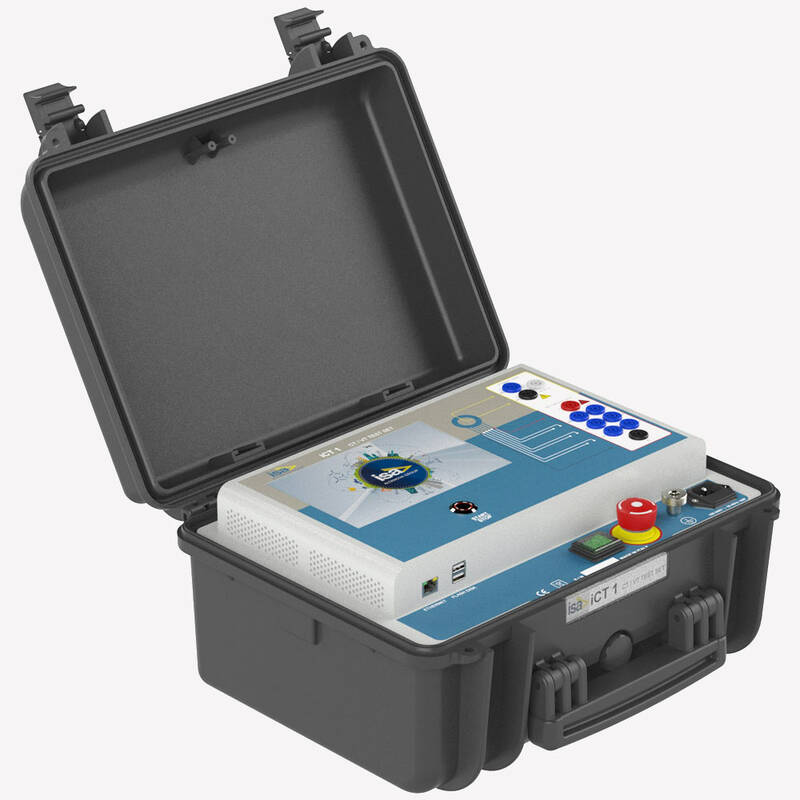

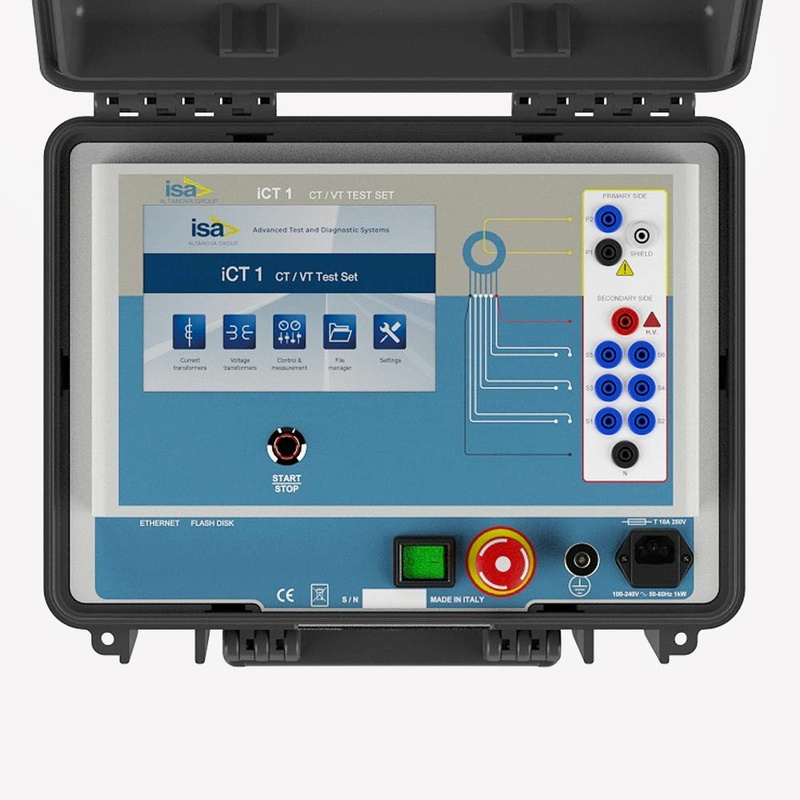

iCT1 – пристрій для випробування трансформаторів струму й напруги
  • Особливості
  • Характеристики

iCT1 являє собою портативний пристрій, призначений для випробувань трансформаторів струму, напруги, а також комбінованих трансформаторів.

Отримати комерційну пропозицію

Особливості

  • Призначений для випробування трансформаторів струму, напруги та комбінованих трансформаторів
  • Економія часу: одне підключення для всіх випробувань
  • Проведення всіх основних випробувань: вимірювання коефіцієнта трансформації та фазового кута, зняття вольт-амперної характеристики, вимірювання опору, похибки й навантаження
  • Підключення до п’яти відгалужень трансформатора струму
  • Можливість вимірювання ВАХ ТТ з напругою насичення до 2 кВ і до 30 кВ із використанням методу постійної напруги
  • Вбудована система розмагнічування
  • Функція «Визначення ТТ»: можливість визначення паспортних даних ТТ
  • Легкий і компактний
  • Запатентована розробка

 Основний генератор має п’ять виходів:

  • Вихід високої змінної напруги;
  • Вихід низького змінного струму;
  • Вихід постійної напруги;
  • Вихід низької змінної напруги;
  • Вихід низької напруги для ВАХ методом постійної напруги.

Вихід високої змінної напруги

  • максимальна напруга 2 кВ (iCT1 Standard)
  • максимальний струм 1А

Вихід низького змінного струму

Вихідний струм можна регулювати вручну із передньої панелі приладу:

  • Iмакс. 6 A АС
  • Vмакс. 100 В АС
  • Максимальна потужність 200 ВА

Вихід низького постійного струму

Вихідний струм можна регулювати вручну з передньої панелі приладу:

  • Iмакс. 6 A DC
  • Vмакс. 30 В DC
  • Максимальна потужність 180 Вт

Вихід низької змінної напруги

  • Максимальна вихідна напруга: 180 В АС
  • Максимальний вихідний струм: 3,5 А
  • Максимальна вихідна потужність:

  - живлення 230 В: 400 ВА (при cosφ < 0,225)

  - живлення 110 В: 350 ВА (при cosφ < 0,175)

Вихід низької напруги для ВАХ методом постійної напруги (для iCT1 Advance)

  • Максимальна вихідна напруга: 200 В DC
  • Максимальний вихідний струм: 2 A (rms), 15 A (піковий)

Вихідна частота

  • Діапазон: 15–400 Гц
  • Роздільна здатність: 10 мГц
  • Похибка: < 100 ppM; вихідна напруга > 200 Ст

Інші особливості основного генератора:

  • Контроль переходу через нуль: запуск та зупинення генерації параметрів здійснюється при перетині нуля
  • Аварійне сполучення у разі перевищення струму
  • Теплова зашита: під час перегріву ланцюгів живлення, підсилювача або трансформатора оператору виводиться аварійне повідомлення

iCT1 являє собою портативний пристрій, призначений для випробувань трансформаторів струму, напруги, а також комбінованих трансформаторів.

Отримати комерційну пропозицію

Параметр

 Роздільна здатність

Типова

похибка

Гарантована

похибка

Змінний струм



10 А
1 А
0,1 А

1 мА
0,1 мА
0,01 мА

 ± 0,025% вим. з.  ± 0,025% діап.

± 0,05% вим. з.  ± 0,1% діап.
± 0,1% вим. з.  ± 0,05% діап.
± 0,15% вим. з.  ± 0,05% діап.

Постійний струм



15 А
1,5 А
0,15 А

1 мА
0,1 мА
0,01 мА

 ± 0,025% вим. з.  ± 0,025% діап.

± 0,05% вим. з.  ± 0,05% діап.

Змінна напруга первинної сторони

300 В
30 В
3 В
300 мВ

15 мВ
1,5 мВ
0,15 мВ
0,015 мВ

± 0,02% вим. з.  ± 0,02% діап.

   ± 0,05% вим. з.  ± 0,05% діап.

Змінна напруга вторинної сторони

2100 В
200 В
20 В
2 В

100 мВ
10 мВ
1 мВ
100 мкВ

± 0,02% вим. з.  ± 0,02% діап.

± 0,05% вим. з.  ± 0,05% діап.

Постійна напруга



200 В
20 В
2 В
200 мВ
20 мВ

10 мВ
1 мВ
100 мкВ
10 мкВ
1 мкВ

± 0,025% вим. з.  ± 0,025% діап.
± 0,025% вим. з.  ± 0,025% діап.
± 0,025% вим. з.  ± 0,025% діап.
± 0,025% вим. з.  ± 0,025% діап.
± 0,05% вим. з.  ± 0,05% діап.

± 0,05% вим. з.  ± 0,05% діап.
± 0,05% вим. з.  ± 0,05% діап.
± 0,05% вим. з.  ± 0,05% діап.
± 0,05% вим. з.  ± 0,05% діап.
± 0,1% вим. з.  ± 0,1% діап.
