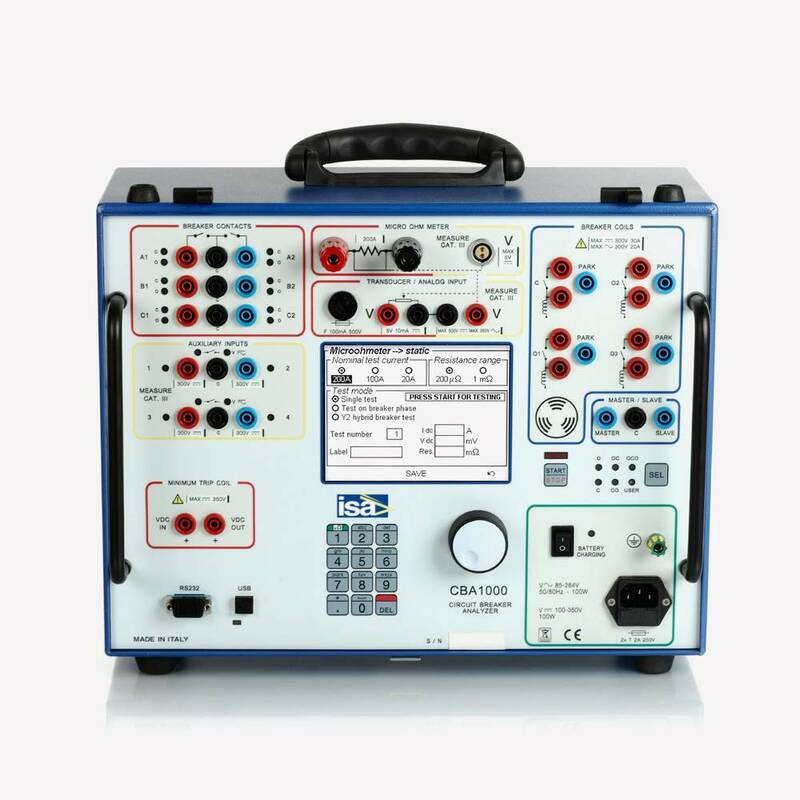

CBA 1000 – тестер високовольтних вимикачів

  • Особливості
  • Характеристики

Тестер CBA 1000 призначений для контролю основних параметрів вимикача середнього й високого класу напруги. CBA 1000 може перевіряти масляні, елегазові та вакуумні вимикачі у трифазному режимі з одним і двома розривами на фазу. Також у нього може бути вбудований мікроомметр, що унеможливлює використання окремого приладу.

Отримати комерційну пропозицію

Особливості

  • 16 тимчасових каналів
  • Перевірка вимикачів із двома розривами на фазу у трифазному режимі
  • Вбудована пам’ять
  • Великий РК-дисплей 122 x 92 мм
  • Аналіз результатів на дисплеї
  • Перевірка вимикачів із двостороннім заземленням
  • Можливість підключення датчика лінійного / кутового переміщення або тиску елегазу
  • Можливість роботи від вбудованої акумуляторної батареї. У разі проведення мікроомметричних випробувань максимальний час роботи до її розряджання становить одну годину (у разі проведення перевірок, пов’язаних із вимірюванням часових характеристик – чотири години)
  • Безкоштовне програмне забезпечення TDMS

За допомогою CBA 1000 можна перевірити такі параметри вимикача:

  • тимчасові показники основних і допоміжних контактів
  • струми електромагнітів увімкнення й відключення
  • швидкісні параметри та параметри ходу контактів
  • опір контактів у статичному й динамічному режимах і перевірку спрацювання вимикача на зниженій напрузі

Тестер CBA 1000 працює від акумулятора або мережі. Має великий РК-дисплей, на якому можна проводити оцінювання й аналіз результатів. Результати випробувань зберігаються у внутрішній пам’яті приладу. Може працювати без комп’ютера або за допомогою безкоштовного спеціалізованого програмного забезпечення TDMS.

Програмне забезпечення TDMS дозволяє заздалегідь визначити план випробувань, провести аналіз результатів тестування та сформувати протокол. Програма сумісна з усіма випробувальними установками ISA. Схемотехнічні рішення, що застосовуються в CBA 1000, призначені для безпечної та надійної роботи в умовах несприятливої ​​електромагнітної обстановки підстанцій і електростанцій середньої та високої напруги.

Тестер CBA 1000 призначений для контролю основних параметрів вимикача середнього й високого класу напруги. CBA 1000 може перевіряти масляні, елегазові та вакуумні вимикачі у трифазному режимі з одним і двома розривами на фазу. Також у нього може бути вбудований мікроомметр, що унеможливлює використання окремого приладу.

Отримати комерційну пропозицію

Управління електромагнітами

Кількість каналів

Два канали (управління одним електромагнітом відключення та одним електромагнітом включення);

чотири канали на додаткове замовлення (управління трьома електромагнітами відключення та одним електромагнітом включення)

Максимальна постійна напруга

300 В

Максимальний постійний струм

30 А

Похибка вимірювання часу

50 мкс

Діапазон вимірювання струму електромагнітів

2,5 А / 10 А / 25 A

Похибка вимірювання струму

± 0,5 % від вим. знач. ± 0,1% від діапазону

Контроль основних контактів

Кількість

Шість основних контактів (два розриви на фазу) з можливістю перевірки шунтувальних опорів

Діапазон опорів шунтувальних резисторів

25 Ом – 10 кОм

Випробувальна напруга

24 В

Випробувальний струм

50 мА

Контроль допоміжних контактів

Кількість

Чотири допоміжні контакти (розділені на дві групи по два входи в кожній)

Випробувальна напруга

«Сухий» контакт 24 В, контакт під напругою 20–300 В

Випробувальний струм

2 мА

Частота дискретизації

20 кГц / 10 кГц / 5 кГц / 2 кГц / 1 кГц / 500 Гц / 200 Гц / 100 Гц / 50 Гц и 20 Гц – на вибір користувача

Похибка вимірювання часу

100 мкс ± 0,025% діапазону за частоти 20 кГц

Тривалість запису

1000 с

Аналогові входи

Кількість

Чотири (два для вимірювання струмів котушок включення та відключення, один для вимірювання опору в статичному й динамічному режимах, один для контролю робочого ходу та швидкості)

Діапазон вхідної напруги

± 5 В / ± 50 В / ± 500 В

Роздільна здатність

16 біт

Програмовані тестові послідовності

Цикли увімкнення й вимкнення

Вимкнути;

Увімкнути;

Вимкнути – увімкнути;

Увімкнути – вимкнути;

Вимкнути – включити – вимкнути

Вимірювання опору в статичному й динамічному режимах (опція)

Випробувальний постійний струм

200 A / 100 A / 20 A

Діапазон вимірювання опору контактів

200 мкОм / 1 мОм / 10 мОм / 100 мОм

Дискретність

1 мкОм / 10 мкОм / 100 мкОм

Похибка

± 1% вим. знач. ± 0,2% діапазону

Перевірка мінімальної напруги спрацьовування (опція)

Порогове значення напруги

250 В / 70 В

Максимальний струм

4 А / 10 А

Максимальна регульована напруга

До 50% від номінальної

Зовнішній або внутрішній принтер (опція)

Внутрішній

Термографічний принтер зі стрічкою (ширина стрічки 58 мм)

Зовнішній

SEIKO DPV-414, 112 мм

Загальні параметри

Локальне управління

За допомогою багатофункціональної обертової кнопки та клавіатури (12 клавіш)

Управління через ПК

За допомогою програмного забезпечення, у разі підключення до ПК

Програмне забезпечення

TDMS

Інтерфейси зв’язку з ПК

USB и RS-232

Внутрішня пам’ять

128 Мбайт для 250 результатів і 64 планів випробувань

Зовнішнє живлення

85–265 за частоти 50–60 Гц

100–350 В постійної напруги

Внутрішнє живлення

Вбудований акумулятор, Ni-Cd

Маса

10 кг (з опцією мікроомметра 11 кг)

Габаритні розміри

400 мм (В) х 300 мм (Ш) х 240 мм (Г)
