CBA 2000 – тестер високовольтних вимикачів
  • Особливості
  • Характеристики

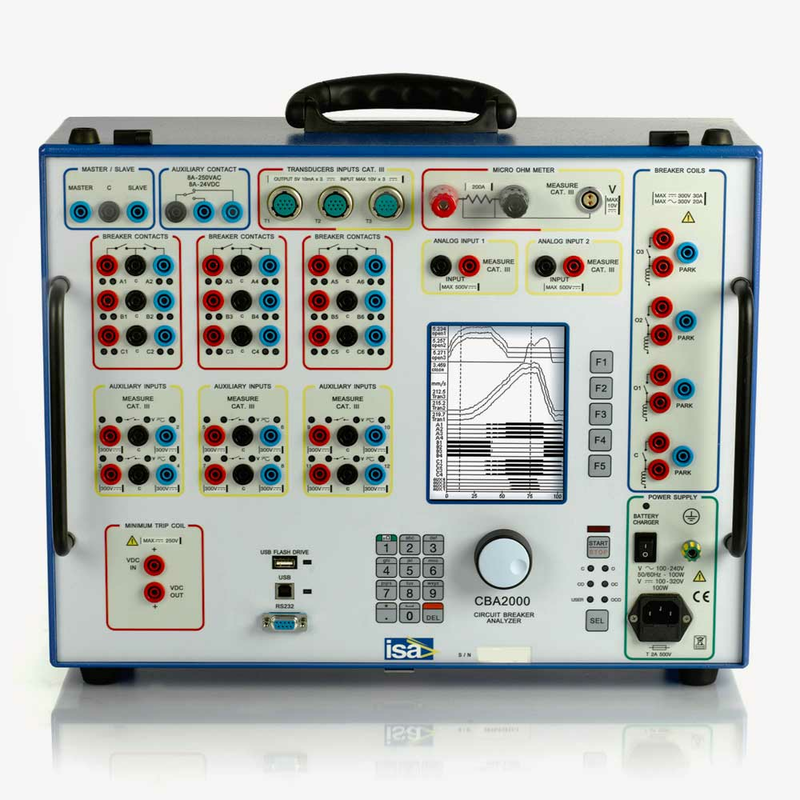

Тестер CBA 2000 призначений для контролю основних параметрів вимикача середнього й високого класу напруги. Він може перевіряти масляні, елегазові та вакуумні вимикачі у трифазному режимі до двох, чотирьох і шести розривів на фазу залежно від замовлення. Також у нього може бути вбудований мікроомметр, що унеможливлює використання окремого приладу.

Отримати комерційну пропозицію

Особливості

  • Можливість контролю до 18 головних контактів або контактів із шунтувальними резисторами
  • Можливість контролю до 12 допоміжних контактів
  • Вбудована пам’ять
  • Великий РК-дисплей 122 x 92 мм
  • Аналіз результатів на дисплеї
  • Перевірка вимикачів із двостороннім заземленням
  • Можливість підключення датчика елегазу або лінійного / кутового переміщення
  • Можливість роботи від вбудованої акумуляторної батареї. У разі проведення мікроомметричних випробувань максимальний час роботи до її розряджання становить одну годину (у разі проведення перевірок, пов’язаних із вимірюванням часових характеристик, – чотири години)
  • Безкоштовне програмне забезпечення TDMS

За допомогою CBA 2000 можна перевірити такі параметри вимикача:

  • тимчасові показники основних і допоміжних контактів
  • струми електромагнітів увімкнення й відключення
  • швидкісні параметри та параметри ходу контактів
  • опір контактів у статичному й динамічному режимах
  • спрацювання вимикача за зниженої напруги

Тестер CBA 2000 працює від акумулятора та від мережі. Має великий РК-дисплей, на якому можна проводити оцінювання й аналіз результатів. Результати випробувань зберігаються у внутрішній пам’яті приладу. Може працювати без комп’ютера або за допомогою безкоштовного спеціалізованого програмного забезпечення TDMS.

Програмне забезпечення TDMS дозволяє заздалегідь визначити план випробувань, провести аналіз результатів тестування і сформувати протокол. Програма сумісна з усіма випробувальними установками ISA. Схемотехнічні рішення, що застосовуються в CBA 2000, призначені для безпечної та надійної роботи в умовах несприятливої ​​електромагнітної обстановки підстанцій і електростанцій середньої та високої напруги.

Тестер CBA 2000 призначений для контролю основних параметрів вимикача середнього й високого класу напруги. Він може перевіряти масляні, елегазові та вакуумні вимикачі у трифазному режимі до двох, чотирьох і шести розривів на фазу залежно від замовлення. Також у нього може бути вбудований мікроомметр, що унеможливлює використання окремого приладу.

Отримати комерційну пропозицію

Управління електромагнітами

Кількість каналів

Два канали (управління одним електромагнітом відключення й одним електромагнітом включення);

чотири канали на додаткове замовлення (управління трьома електромагнітами відключення й одним електромагнітом включення)

Максимальна постійна напруга

300 В

Максимальний постійний струм

30 А

Похибка вимірювання часу

50 мкс

Діапазон вимірювання струму електромагнітів

2,5 А / 10 А / 25 A

Похибка вимірювання струму

± 0,5% вим. знач. ± 0,1% діапазону

Контроль основних контактів

Кількість

6 / 12 / 18 основних контактів (2 / 4 / 6 розриву на фазу) з можливістю перевірки шунтувальних опорів

Діапазон опорів шунтувальних резисторів

25 Ом – 10 кОм

Випробувальна напруга

24 В

Випробувальний струм

50 мА

Контроль допоміжних контактів

Кількість

4 / 8 /12 допоміжних контактів

Випробувальна напруга

«Сухий» контакт 24 В, контакт під напругою 20–300 В

Випробувальний струм

2 мА

Частота дискретизації

20 кГц / 10 кГц / 5 кГц / 2 кГц / 1 кГц / 500 Гц / 200 Гц / 100 Гц / 50 Гц и 20 Гц – на вибір користувача

Похибка вимірювання часу

100 мкс ± 0,025% діапазону за частоти 20 кГц

Тривалість запису

1000 с

Аналогові входи

Кількість

Вісім (два / чотири для вимірювання струмів котушок увімкнення й вимкнення, один для вимірювання опору в статичному та динамічному режимах, один для контролю робочого ходу і швидкості)

Діапазон вхідної напруги

± 5 В / ± 50 В / ± 500 В

Роздільна здатність вимірювань

16 біт

Цифрові входи

Кількість

Три

Тип

RS-232

Вхідна частота

50 кГц

Живлення

5 В / 12 В

Програмовані тестові послідовності

Цикли увімкнення й вимкнення

Вимкнути;

Увімкнути;

Вимкнути – увімкнути;

Увімкнути – вимкнути;

Вимкнути – увімкнути – вимкнути

Вимірювання опору в статичному й динамічному режимах (опція)

Випробувальний постійний струм

200 A / 100 A / 20 A

Діапазон вимірювання опору контактів

200 мкОм / 1 мОм / 10 мОм / 100 мОм

Дискретність

1 мкОм / 10 мкОм / 100 мкОм

Похибка

± 1% вим. знач. ± 0,2% діапазону

Перевірка мінімальної напруги спрацьовування (опція)

Порогове значення напруги

250 В / 70 В

Максимальний струм

4 А / 10 А

Максимальна регульована напруга

До 50% номінальної

Зовнішній або внутрішній принтер (опція)

Внутрішній

Термографічний принтер зі стрічкою (ширина стрічки 58 мм)

Зовнішній

SEIKO DPV-414, 112 мм

Загальні параметри

Локальне управління

За допомогою багатофункціональної обертової кнопки та клавіатури (12 клавіш)

Управління через ПК

За допомогою програмного забезпечення, у разі підключення до ПК

Програмне забезпечення

TDMS

Інтерфейси зв’язку з ПК

USB та RS-232

Внутрішня пам’ять

256 Мбайт для 500 результатів і 64 планів випробувань

Зовнішня пам’ять

USB-флеш-карта

Зовнішнє живлення

85–265 за частоти 50–60 Гц

100–350 В постійної напруги

Внутрішнє живлення

Вбудований акумулятор, NiMh

Маса

13 кг (з опцією мікроомметра 15 кг)

Габаритні розміри

490 мм (В) х 370 мм (Ш) х 240 мм (Г)
