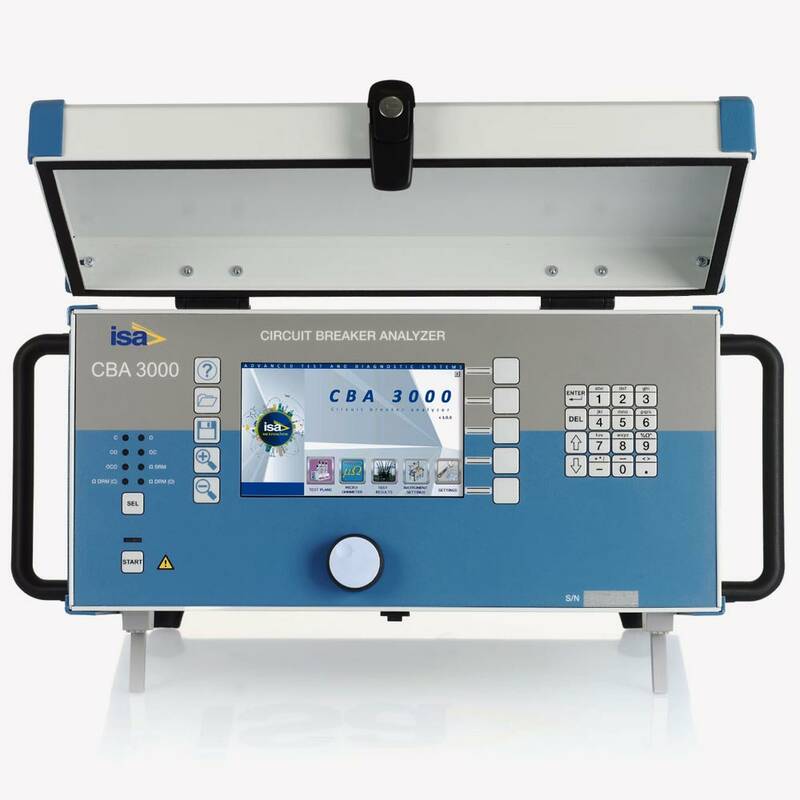

CBA 3000 – тестер високовольтних вимикачів

Особливості
Характеристики

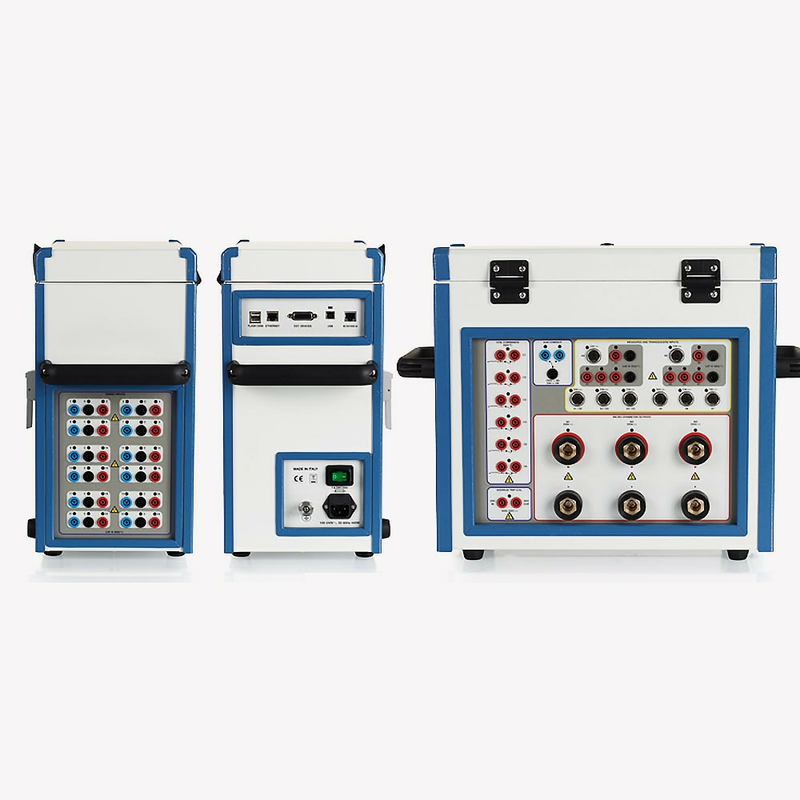

CBA 3000 – тестер високовольтних вимикачів, рис. 1

Тестер CBA 3000 призначений контролю стану всіх типів високовольтних вимикачів. Він перевіряє тимчасові й швидкісні характеристики високовольтних вимикачів, статичний і динамічний опір контактів, а також інші характеристики.

Отримати комерційну пропозицію

Особливості

Оперативність: одне підключення щодо всіх типів перевірок ВР
Безпека: можливість вимірювання параметрів ВР, заземленого з обох боків, без додаткових модулів
Вимірювання опору 3 / 6 / 9 контактів у статичному й динамічному режимі струмом до 200 А
Трифазне вимірювання першого відключення
Вимірювання параметрів першого відключення у трифазному режимі
Контроль до 16 або 24 контактів (головних, допоміжних і шунтувального резистора)
Управління двома, чотирма або шістьма ланцюгами електромагнітів «Увімк.» / «Вимк.»
Управління приладом і видавання результатів за допомогою вбудованого дисплея
Три аналогові та три цифрові входи для підключення датчиків лінійного / кутового переміщення для вимірювання параметрів швидкості й ходу контактів
Вісім аналогових входів для вимірювання: напруга батареї, струму електромагніту, тиску та інших параметрів
Повністю автоматична перевірка мінімальної напруги спрацьовування
Програмне забезпечення TDMS для аналізу, зберігання й видавання протоколів
Бібліотека стандартних планів випробування ВР

За допомогою CBA 3000 можна перевірити такі параметри вимикача:

вимірювання тимчасових показників основних контактів, передувімкнених резисторів і допоміжних контактів
вимірювання швидкісних параметрів і параметрів ходу контактів із підключенням датчиків
випробування мінімальної напруги спрацьовування
вимірювання параметрів вимикача, заземленого з обох боків
вимірювання часу першого відключення
перевірка працездатності у складних циклах
вимірювання струмів і напруг електромагнітів увімкнення й вимкнення
вимірювання опору контактів у статичному й динамічному режимах у трифазному режимі

Програмне забезпечення TDMS дозволяє заздалегідь визначити план випробувань, провести аналіз результатів тестування і сформувати протокол. Програма сумісна з усіма випробувальними установками ISA. Схемотехнічні рішення, що застосовуються в CBA 3000, призначені для безпечної та надійної роботи в умовах несприятливої електромагнітної обстановки підстанцій і електростанцій середньої та високої напруги.

Отримати комерційну пропозицію

Управління електромагнітами
Кількість каналів	2 / 4 / 6 каналів управління електромагнітами увімкнення й вимкнення
Максимальна напруга	300 В (DC) / 300 В (AC)
Максимальний струм	60 А (DC) / 42 А (AC)
Похибка вимірювання часу	± 0.025% витримки ± 20 мкс
Діапазон вимірювання струму електромагнітів	3 А / 10 А / 60 A
Похибка вимірювання струму	± 0,1% вим. знач. ± 0,1% діапазону
Контроль контактів
Кількість	16 / 24 контакти (головні, передувімкнені резистори, допоміжні контакти)
Діапазон опорів шунтувальних резисторів	30 Ом – 10 кОм
Випробувальна напруга	24 В
Випробувальний струм	100 мА
Контроль допоміжних контактів
Випробувальна напруга	«Сухий» контакт 24 В (5 мА) контакт під потенціалом, поріг 15 В / 77 В, або задається з кроком 5, якщо встановлено опцію вимірювання опору попередньо встановлених резисторів
Діапазон вимірювання часу	1–100 с
Частота дискретизації	10 Гц – 100 кГц
Дискретність	0,01 мс – 100 мс
Аналогові входи
Кількість	Вісім (повністю управляються)
Діапазон вхідної напруги	± 1 В / ± 10 В / ± 300 В (АС) / ± 420 В (DС)
Роздільна здатність вимірювань	16 біт
Цифрові входи
Кількість	Три
Тип	RS-422
Вхідна частота	50 кГц
Програмовані тестові послідовності
Цикли увімкнення й вимкнення	Вимкнути; Увімкнути; Вимкнути – увімкнути; Увімкнути – вимкнути; Вимкнути – включити – вимкнути; задана користувачем.
Вимірювання опору в статичному й динамічному режимах (опція)
Випробний постійний струм	200 A / 150 A / 100 A / 50 А / 25 А
Діапазон вимірювання опору контактів	250 мкОм / 1 мОм / 10 мОм / 50мОм / 500 мОм
Дискретність	0,1 мкОм (мінімальне)
Похибка	± 0,2% змін. знач. ± 0,2% діапазону (250 мкОм/1 мОм) ± 0,3% змін. знач. ± 0,3% діапазону (10 мОм/50 мОм/500 мОм)
Перевірка мінімальної напруги спрацьовування (опція)
Порогове значення напруги	250 В / 70 В
Максимальний струм	4 А / 10 А
Зовнішній або внутрішній принтер (опція)
Внутрішній	Термографічний принтер зі стрічкою (ширина стрічки 58 мм)
Зовнішній	Термографічний принтер зі стрічкою (ширина стрічки 112 мм)
Загальні параметри
Графічний дисплей	Ділянка перегляду 152 x 92 мм, роздільна здатність (800 х 480), кольоровий РК
Локальне управління	За допомогою багатофункціональної обертової кнопки, функціональних клавіш і клавіатури (12 клавіш)
Управління через ПК	За допомогою програмного забезпечення, у разі підключення до ПК
Програмне забезпечення	TDMS
Інтерфейси зв’язку з ПК	USB (для підключення USB-флеш-накопичувача) та Ethernet
Внутрішня пам’ять	256 Мбайт або 1000 результатів
Зовнішня пам’ять	USB-флеш-накопичувач
Зовнішнє живлення	85–265 за частоти 47–63 Гц 120–350 В постійної напруги
Маса	13 кг (з опцією мікроомметра 15 кг)
Габаритні розміри	407 мм (В) х 450 мм (Ш) х 230 мм (Г)

Похибка вимірювання часу

Діапазон, с	Частота, Гц	Дискретність, мс	Похибка +% вим. знач.
1	100 000	0,01	± 0,02 мс ± 0,01%
2	50 000	0,02	± 0,02 мс ± 0,01%
4	20 000	0,05	± 0,05 мс ± 0,01%
10	10 000	0,1	± 0,1 мс ± 0,01%
20	5 000	0,2	± 0,2 мс ± 0,01%
40	2 000	0,5	± 0,5 мс ± 0,01%
100	1 000	1	± 1 мс ± 0,01%
