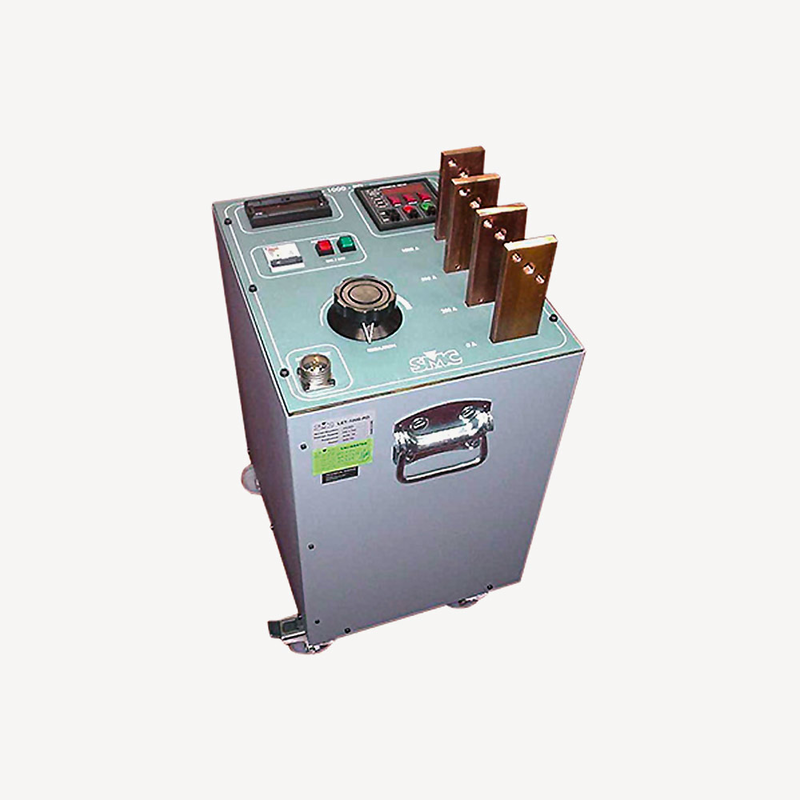

LET-1000-RD – пристрій провантаження первинним струмом

LET-1000-RD – пристрій провантаження первинним струмом

Особливості
Характеристики

LET-1000-RD являє собою простий і надійний пристрій для провантаження первинним синусоїдальним струмом до 6,25 кА. Він призначений для первинних випробувань під час обслуговування і введення силових підстанцій в експлуатацію. Регулювання вихідного струму здійснюється за допомогою плавнорегульованого трансформатора – варіака.

Особливості

Максимальний струм 6,25 кА
Безперервний струм 1000 А, 2 кВА, три діапазони
Вбудований цифровий амперметр із точністю 0,5%
Вбудований цифровий таймер із роздільною здатністю 1 мс
Захист від КЗ та перегріву

LET-1000-RD призначений для введення в експлуатацію та випробування засобів захисту від перевантаження за струмом, автоматичних вимикачів, теплового захисту й захисту двигуна, вимірювальних і захисних трансформаторів, з’єднань, для застосування в залізничній мережі.

Максимальний вихідний струм
Режим	Напруга холостого ходу	Безперервно	60 хв	15 хв	3 хв	1 хв	1 с
1000 A	3.20 В	1000 A	1500 A	2250 A	2750 A	3500 A	6250 A
500 A	6.80 В	500 A	750 A	1125 A	1375 A	1750 A	3125 A
250 A	10.50 В	250 A	375 A	560 A	680 A	875 A	1650 A
Цикл охолодження за 25°C			15 хв	20 хв	20 хв	30 хв
Потужність			2000 ВA
Тестові щупи в комплекті			Два кабелі, 3 м, 185 мм²
Параметри живлення			Однофазне 230 В AC (110 – на запит), 50–60 Гц
Параметри споживання			12.8 A, 220 В
Габаритні розміри			380 × 310 × 540 мм
Вага (пристрій)			69 кг
