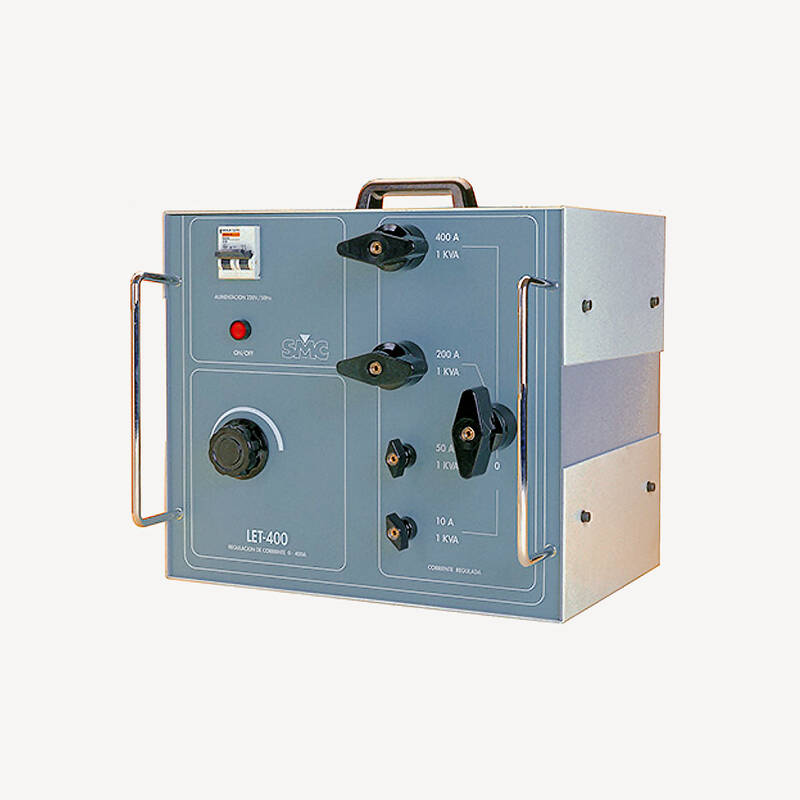

LET-400 – пристрій провантаження первинним струмом
- Особливості
- Характеристики
LET-400 являє собою простий і надійний пристрій для провантаження первинним синусоїдальним струмом до 2,5 кА. Він призначений для первинних випробувань під час обслуговування та введення силових підстанцій в експлуатацію. Регулювання вихідного струму здійснюється за допомогою плавнорегульованого трансформатора – варіака.
Отримати комерційну пропозицію
Особливості
- Максимальний струм 2,5 кА
- Безперервний струм 400 А, 1 кВА, чотири діапазони
- Вбудований цифровий амперметр із точністю 0,5% (LET-400-RD та LET-400-RDC)
- Вбудований цифровий таймер із роздільною здатністю 1 мс (LET-400-RD та LET-400-RDC)
- Регульований канал змінної та постійної напруги 220 В (LET-400-RDC)
- Допоміжне джерело постійної напруги до 220 В (LET-400-RDC)
- Захист від КЗ та перегріву
LET-400 призначений для введення в експлуатацію та випробування засобів захисту від перевантаження по струму, автоматичних вимикачів, теплового захисту й захисту двигуна, вимірювальних і захисних трансформаторів, з’єднань, застосувань залізничної мережі тощо.
Доступні наступні модифікації:
- LET-400– найбільш компактний і бюджетний пристрій у серії який немає вимірювальних функцій
- LET-400-RD– має вбудований цифровий амперметр із точністю 0,5% та цифровий таймер із роздільною здатністю 1 мс

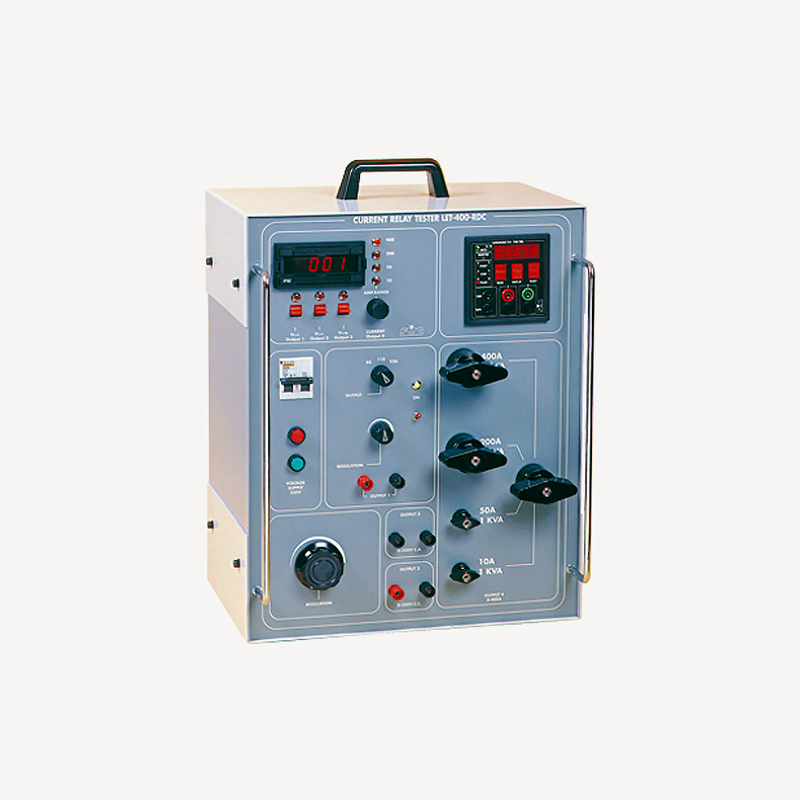

- LET-400-RDC– має вбудований цифровий амперметр з точністю 0,5%, цифровий таймер із роздільною здатністю 1 мс і допоміжний канал вихідної змінної та постійної напруги
LET-400 являє собою простий і надійний пристрій для провантаження первинним синусоїдальним струмом до 2,5 кА. Він призначений для первинних випробувань під час обслуговування та введення силових підстанцій в експлуатацію. Регулювання вихідного струму здійснюється за допомогою плавнорегульованого трансформатора – варіака.
Отримати комерційну пропозицію
|
LET-400
|
LET-400-RD
|
LET-400-RDC
|
|
Вихід змінної напруги
|
Ні
|
Ні
|
220 В / 4 A
|
|
Вихід постійної напруги
|
Ні
|
Ні
|
220 В / 4 A
|
|
Допоміжне живлення
|
Ні
|
Ні
|
0-50 / 110 / 220 Вdc –
1 / 0.5 / 0.25 Adc
|
|
Потужність
|
1000 ВA
|
|
Напруга холостого ходу (відвід)
|
0–138 В (10 A) / 0–27,5 В (50 A) / 0–6,9 В (200 A) / 0–3,45 В (400 A)
|
|
Управління
|
Ручне
|
|
Вбудований цифровий амперметр
|
Ні
|
Так (точність 0,5%)
|
Так (точність 0,5%)
|
|
Вбудований цифровий таймер
|
Ні
|
Так (роздільна здатність 1 мс)
|
Так (роздільна здатність 1 мс)
|
|
Автоматичний захист від перегріву
|
Так
|
|
Тестові щупи в комплекті
|
Два кабелі, 3 м, 95 мм2
|
|
Параметри живлення
|
Однофазне 230 В AC (110 – на запит), 50–60 Гц
|
|
Параметри споживання
|
5,5 A, 220 В
|
5,7 A, 220 В
|
5,9 A, 220 В
|
|
Габаритні розміри
|
340 × 370 × 250 мм
|
460 × 370 × 250 мм
|
|
Вага (пристрій)
|
22 кг
|
24 кг
|
25 кг
|
|
Максимальний вихідний струм
|
|
Режим
|
Напруга холостого ходу
|
Безперервно
|
60 хв
|
15 хв
|
3 хв
|
1 хв
|
1 с
|
|
400 A
|
3,45 В
|
400 A
|
600 A
|
800 A
|
1100 A
|
1400 A
|
2500 A
|
|
200 A
|
6,90 В
|
200 A
|
350 A
|
400 A
|
550 A
|
700 A
|
1500 A
|
|
50 A
|
27,5 В
|
50 A
|
75 A
|
100 A
|
138 A
|
175 A
|
325 A
|
|
10 A
|
138 В
|
10 A
|
15 A
|
20 A
|
27,5 A
|
35 A
|
65 A
|
|
Цикл охолодження за 25°C
|
15 хв
|
20 хв
|
20 хв
|
30 хв
|
|
