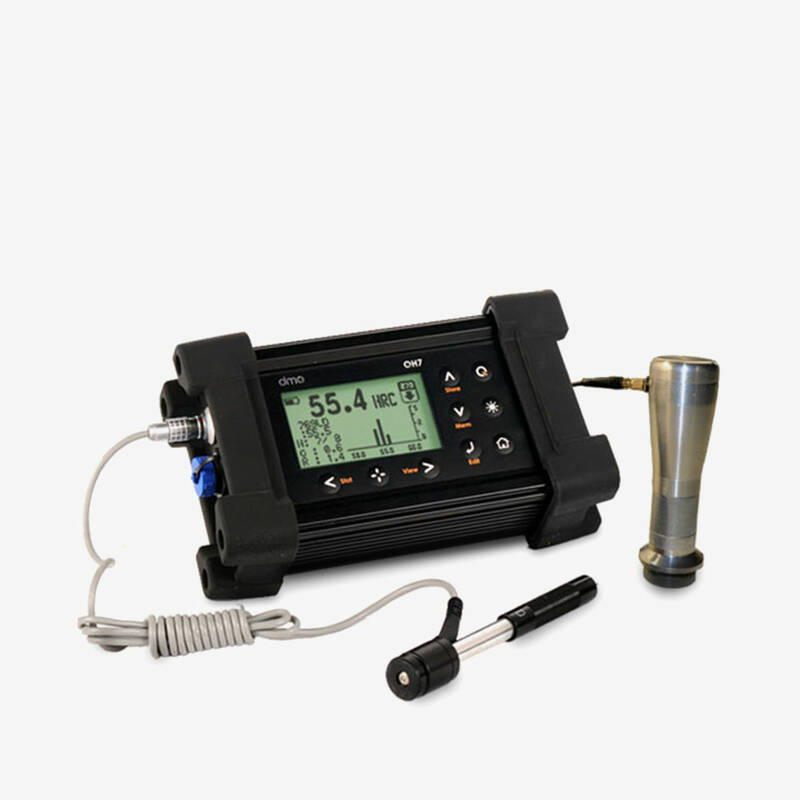

Портативний комбінований (динамічний + ультразвуковий) твердомір DMQ QH7 С

  • Особливості
  • Характеристики

Портативні твердоміри серії QH7 HEAVY-DUTY представлені в міцному корпусі з екструдованого алюмінію, призначеному для роботи в найнесприятливіших умовах. Твердоміри QH7 працюють за методами Ліба та UCI і використовуються для вимірювання твердості всіх металів і металевих сплавів зі значеннями твердості, вираженими в загальноприйнятих одиницях твердості, таких як Віккерс (HV), Брінелль (HB), Роквелл (HRB і HRC) та Шор (HS).

Отримати комерційну пропозицію

Особливості

QH7 C поєднує в собі методи визначення твердості Leeb та UCI. Прилад розпізнає ударний пристрій та/або датчик UCI, щоб Ви могли вибрати метод, який найкраще підходить для Вашого тесту.

Наш QH7 C є найбільш повним і передовим портативним вимірювачем твердості металів для важких умов експлуатації, доступним від Demeq, оскільки він поєднує в собі метод Ліба, або метод відскоку, та метод ультразвукового контактного імпедансу (UCI), які доповнюють один одного, дозволяючи охоплювати найширший діапазон твердість портативних металів.

Ударні пристрої, а також датчики UCI включають технологію CalTag, так що пристрій автоматично розпізнає підключений пристрій або датчик, тому немає необхідності регулювання або калібрування.

Портативні твердоміри серії QH7 HEAVY-DUTY представлені в міцному корпусі з екструдованого алюмінію, призначеному для роботи в найнесприятливіших умовах. Твердоміри QH7 працюють за методами Ліба та UCI і використовуються для вимірювання твердості всіх металів і металевих сплавів зі значеннями твердості, вираженими в загальноприйнятих одиницях твердості, таких як Віккерс (HV), Брінелль (HB), Роквелл (HRB і HRC) та Шор (HS).

Отримати комерційну пропозицію

Вимірювання

Метод

Ультразвуковий контактний імпеданс

Роздільна здатність

1 HB, 1 HV, 0,1 HRC, 0,1 HRB
0,1 HRB, 0,1 HS, 1 Н/мм2

Точність

+/-5% HV

Матеріали

Сталь.
Інші матеріали вимагають калібрування за еталонними зразками

Діапазон вимірювань

100 HV – 940 HV

Метод

Leeb (ударний спосіб)

Роздільна здатність

1 HL, 1 HB, 1 HV, 0,1 HRC, 0,1 HRB
0,1 HRB, 0,1 HS, 1 Н/мм2

Точність

+/-4 HL (0,5% за 800 HL)

Матеріали

Сталь і сталеве лиття, легована інструментальна сталь, Нержавіюча сталь, сірий чавун, чавун із кулястим графітом, литий алюміній, латунь, бронза, кована мідь

Діапазон вимірювань

Від 200 до 960 HL

Кути удару

Вибирається користувачем: 0°, 45°, 90°, 135° та 180°

Ударні властивості та зонди

Тип датчика

Зонд UCI

Індентор

Алмазна пірамідка

Глибина вдавлювання

10 Н

300 HV – 12 мкм

500 HV – 9 мкм

800 HV – 7 мкм

50 Н

300 HV – 28 мкм

500 HV – 20 мкм

800 HV – 16 мкм

Шорсткість

5 Н 1,52 мкм
10 Н
2,5 мкм

Мінімальна товщина/вага

0,4 кг / 0,88 фунта

З'єднання (тип)

Micro Dot

Корпус

Нержавіюча сталь

Ударні властивості

Типи пристроїв

D, DC, DL, C, G, E

Сумісність

DMQ з технологіями CalTag та GyroTag

Матеріал ударного наконечника

Карбід Вольфрама

Калібрування

Калібрування

Пристрої Demeq оснащено технологією CalTag, яка забезпечує взаємозамінність і правильне калібрування. CalTag дозволяє визначити й зберегти оптимальне калібрування кожного пристрою

Функції

Гістограма

Подання від 3 до 10 гістограм

Статистика

Середнє, максимальне, мінімальне, стандартне відхилення, діапазон.

Режими перегляду файлів

Чотири числові режими: відображається різна інформація. Графічний режим: перегляд графіки гістограми

Режими вимірювання

Абсолютний: відображає фактичне виміряне значення. Диференціальний: відображає різницю між реальним значенням і номінальним еталонним значенням

Внутрішній годинник

Дата й час (вибирається формат)

Сигналізація

Низький

Нижче від значення, встановленого користувачем

Високий

Вище від значення встановленого користувачем

Типи попереджень

Світлове: миготливе світло.
Звукове: альтернативний звуковий сигнал.
Дисплей: зміни цифр на екрані

Дисплей

Графічний РК-дисплей

128 x 64 пікселі, 45 x 30 мм / 1,77 x 1,18 дюйма видимої ділянки

Цифри вимірювання

Висота 12 мм / 0,47 дюйма.

Підсвічування: світлодіодне з трьома режимами роботи: «Увімк.», «Авто» й «Вимк.»

Контрастність

Цифрова з 30 ступенями регулювання.

Клавіатура

Сенсорна клавіатура

Клавіші із сенсорною чутливістю.

Чутливість клавіш

Налаштовується користувачем

Функції

Виявлення тиску. Виявлення зміщення

Інтерфейс

Мова меню

Іспанська, англійська й португальська

Управління меню

На основі значків

Ідентифікатор користувача

Захищене паролем введення особистих даних

Одиниці вимірювання UCI

Стандартні одиниці



HV (Vickers)
Переведення в норму за ASTM-140, DIN 50150:
HB (Brinell)
HRC (Rockwell C)
HRB (Rockwell B)
HS (Shore)
Rm (механічний опір)

Одиниці користувача

USR-1
USR-2
USR-3
USR-4
USR-5
USR-6
USR-7
USR-8

Діапазон вимірювань

Сталь і сталеве лиття





100–940 HV (за Віккерсом)

95–500 HB (за Брінеллем)

20–68 HRC (за Роквеллом C)

55–100 HRB (за Роквеллом B)

32–97 HS (за Шором)

275–2194 Н/мм2 (Rm)

Для металу матеріалів, відмінних від сталі, потрібне калібрування

Алюміній

44–189 HV (за Віккерсом)
40–160 HB (за Брінеллем)
28–91 HRB (за Роквеллом B)

Латунь

45–196 HV (за Віккерсом)
42–169 HB (за Брінеллем)
10–93 HRB (за Роквеллом B)

Мідь

40–130 HV (за Віккерсом)
75–120 HB (за Брінеллем)
2–67 HRB (за Роквеллом B)

Одиниці вимірювання Leeb

Стандартні одиниці



Власний: HL (Leeb).
Перетворення відповідно до ASTM A-956:
HB (Brinell)
HV (Vickers)
HRC (Rockwell C)
HRB (Rockwell B)
HS (Shore)
Rm (механічний опір)

Одиниці користувача

USR-A
USR-B

Діапазон вимірювань

Сталь і сталеве лиття




81–647 HB (Brinell)

80–940 HV (Vickers)

20–68 HRC (Rockwell C)

38–100 HRB (Rockwell B)

32–100 HS (Shore)

275–2194 Н/мм2 (Rm)

Легована сталь

80–898 ​​HV (Vickers)
20–67 HRC (Rockwell C

Нержавіюча сталь

85–655 HB (Brinell)
85–802 HV (Vickers)
20–62 HRC (Rockwell C)
46–102 HRB (Rockwell B)

Сірий чавун

92–334 HB (Brinell)

Сфероїдальний чавун

131–387 HB (Brinell)

Алюміній

19–159 HB (Brinell)

Латунь

40–173 HB (Brinell)
14–95 HRB (Rockwell B)

Мідь

45–315 НВ (Brinell)

Бронза

60–290 HB (Brinell)

Пам’ять (зберігання даних)

Ємність

До 32 000 даних

Організація

До 8 файлів 10 символів

Типи збору даних

Вручну: натисканням кнопки.
Безперервний: автоматично переглядає вимірювання

Дата реєстрації

Автоматична ідентифікація за стовпцем.

Підключення

Можливості підключення

Bluetooth.
USB (кабель входить до комплекту), RS232 (додатковий кабель).
Принтер (додатково): термопринтер із кабелем USB.
40-колонні принтери з кабелем RS232

Оновлення

Підтримує багато поліпшень

Параметри

Розміри

В: 78,74 мм / 3,1 дюйма,

Д: 117 мм / 4,6 дюйма,

Ш: 24 мм / 0,945 дюйма

Вага

185 г / 6,52 унції з батареями в комплекті

Робоча температура

Від -10°C до 50°C / від 14°F до 122°F

Температура зберігання

Від -20°C до 60°C / від -4°F до 140°F

Корпус

Ударостійкий АБС-пластик із гумовими бічними сторонами для зручного захоплення

Живлення

Батарея

2 x AA 1,5 В, лужні
2 x AA, 1,2 В Ni-MH акумулятори

Автономність

40 годин без світла.

Індикатор стану

Постійний на всіх екранах. Сигналізація низького рівня

Автоматичне відключення

Користувач: від 1 до 120 хвилин

Гарантія

Електронний блок: гарантія 5 років

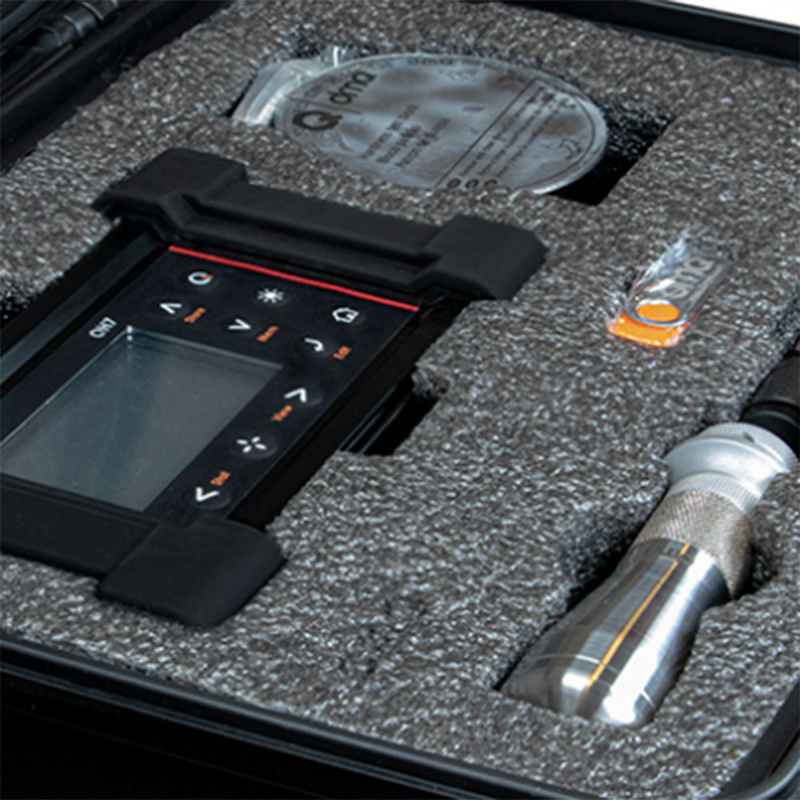

 Комплект DMQ QH7 С

  • Електронний блок DMQ QH7 С;
  • Зонд DMQ UCI 10N або 50N;
  • Ударний пристрій DMQ типу D із GyroTag;
  • Контактна паста;
  • USB-кабель;
  • Флешка з програмним забезпеченням DMQ DataCenter;
  • Друкований посібник користувача;
  • Ударостійкий кейс для транспортування;
  • Сертифікат відповідності;
  • Додатковий тестовий блок HLD.

* додаткові аксесуари відповідно до потреби клієнта!

Лінійка спрощених моделей

Модель

Контроль в тяжких умовах

Метод

Тип зонду

Передача даних на ПК

Пам’ять

Дата-центр

DMQ QH7 L



Leeb

D, DC, DL, C, G, E

USB,

RS 232

32000 файли



DMQ QH7 U



UCI

UCI-перетворювач

DMQ QH7 V



Leeb/

UCI

D, DC, DL, C, G,Е, UCI - перетворювач
