Вимірювання |
|
|
Метод |
Leeb (ударний спосіб) |
|
Роздільна здатність |
1 HL - 1 HB - 1HV - 0,1 HRC - 0,1 HRB - 0,1 HRA - 0,1 HS - 1 Н/мм2 - Rm |
|
Точність |
± 4 HL (від 0,5 до 800 HL) |
|
Матеріали |
Cталь, лита сталь, інструментальна сталь, нержавіюча сталь, бронза, мідь, лиття з кулястим графітом, сірий чавун лиття, алюміній та латунь. |
|
Діапазон вимірювань |
200–960 HL |
|
Кути удару |
Вибирається користувачем 0°, 45°, 90°, 135° та 180° |
|
Ударні властивості |
|
|
Тип датчика |
D, DC, DL, C, G |
|
Сумісність |
Універсальні бренди DMQ з технологією CalTag |
|
Роз'єм |
3-контактний Lemo Type 0B.Завдяки технології CalTag ударні пристрої можна змінювати або замінювати без калібрування електронного блоку |
|
Ударний наконечник |
Карбід вольфраму чи алмаз (тип E) |
|
Калібрування |
|
|
Калібрування |
Пристрої Demeq оснащені технологією CalTag, яка забезпечує взаємозамінність і правильне калібрування. |
|
Функції |
|
|

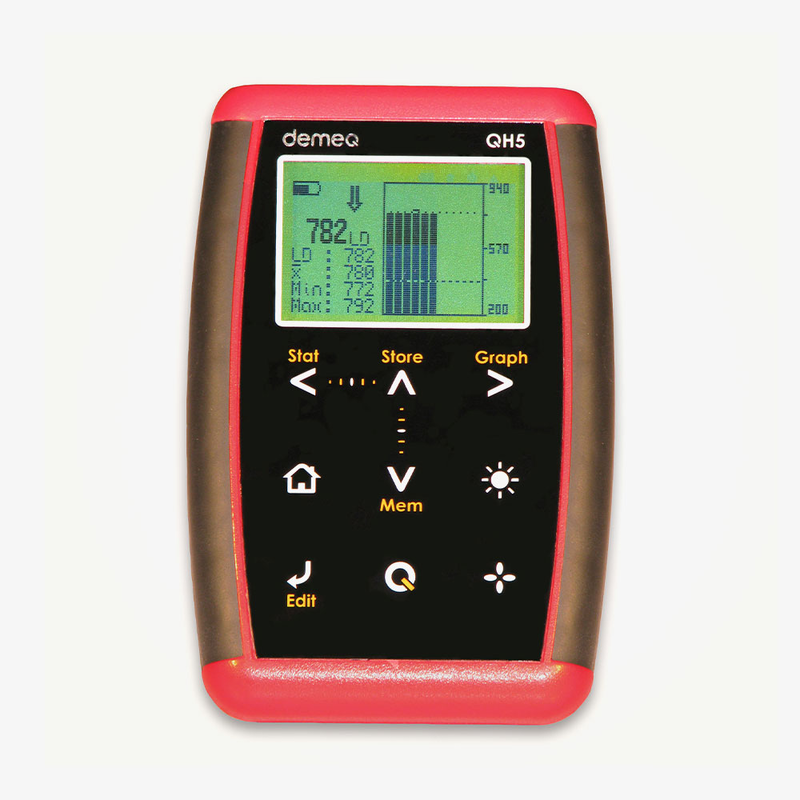

Гістограма |
Подання від 3 до 10 гістограм |
|
Статистика |
Середнє, максимальне, мінімальне, стандартне відхилення, діапазон. |
|
Режими перегляду файлів |
4 числові режими: відображається різна інформація. Графічний режим: перегляд графіки гістограми |
|
Режими вимірювання |
Абсолютний: відображає фактичне виміряне значення. Диференціальний: відображає різницю між реальним значенням і номінальним еталонним значенням |
|
Внутрішній годинник |
Дата й час (вибирається формат) |
|
Сигналізація |
|
|
Низький |
Нижче від значення, встановленого користувачем |
|
Високий |
Вище від значення, встановленого користувачем |
|
Типи попереджень |
Світлове: миготливе світло. |
|
Дисплей |
|
|
Графічний РК-дисплей |
128 x 64 пікселі, 45 x 30 мм / 1,77 x 1,18 дюйма видимої ділянки |
|
Цифри вимірювання |
Висота 12 мм / 0,47 дюйма Підсвічування: світлодіодне з трьома режимами роботи: «Вкл.», «Авто» та «Вимк.» |
|
Контрастність |
Цифрова з 30 ступенями регулювання. |
|
Клавіатура |
|
|
Сенсорна клавіатура |
Клавіші із сенсорною чутливістю |
|
Чутливість клавіш |
Налаштовується користувачем |
|
Функції |
Виявлення тиску. Виявлення зміщення |
|
Інтерфейс |
|
|
Мова меню |
Іспанська, англійська та португальська. |
|
Управління меню |
На основі значків |
|
Ідентифікатор користувача |
Захищене паролем введення особистих даних. |
|
Одиниці вимірювання |
|
|
Стандартні одиниці
|
HL (Leeb) HB (Brinell) HV (Vickers) HRC (Rockwell C) HRB (Rockwell B) HRA (Rockwell A) HS (Shore) Rm (Rm) |
|
Одиниці користувача |
USR-AUSR-B |
|
Діапазон вимірювань |
|
|
Сталь і сталеве лиття |
81-663 HB (Brinell) 81–996 HV (Vickers) 20–72 HRC (Rockwell C) 37–100 HRB (Rockwell B) 32–100 HS (Shore) 61–88 HRA (Rockwell A) 275–2194 Н/мм2 (Rm) |
|
Інструментальна сталь |
80–898 HV (Vickers) 20–67 HRC (Rockwell C) |
|
Нержавіюча сталь |
85–655 HB (Brinell) 85–802 HV (Vickers) 20–62 HRC (Rockwell C) 46–102 HRB (Rockwell B) |
|
Сірий чавун |
92–334 HB (Brinell) |
|
Чавун з кулястим графітом |
127–387 HB (Brinell) |
|
Литий алюміній |
19–160 HB (Brinell) |
|
Латунь |
40–173 HB (Brinell) |
|
Бронза |
60–290 HB (Brinell) |
|
Кована мідь |
45–315 HB (Brinell) |
|
Пам'ять (зберігання даних) |
|
|
Ємність |
До 32 000 даних. |
|
Організація |
До 8 файлів 10 символів |
|
Типи збору даних |
Вручну: натисканням кнопки. |
|
Дата реєстрації |
Автоматична ідентифікація за стовпцем |
|
Підключення |
|
|
Можливості підключення до ПК |
Через USB (кабель входить до комплекту) або RS232 (додатковий кабель). Через принтер: термопринтер із кабелем USB, 40-колонкові принтери з кабелем RS232 |
|
Оновлення |
Підтримує безліч поліпшень |
|
Параметри |
|
|
Розміри |
В: 78,74 мм /3,1 дюйма, Д: 117 мм / 4,6 дюйма, Ш: 24 мм / 0,945 дюйма |
|
Вага |
185 г / 6,52 унції з батареями в комплекті |
|
Робоча температура |
Від -10°C до 50°C / від 14°F до 122°F |
|
Температура зберігання |
Від -20°C до 60°C / від -4°F до 140°F |
|
Корпус |
Ударостійкий АБС-пластик із гумовими бічними сторонами для зручного захоплення |
|
Живлення |
|
|
Батарея |
2 x AA 1,5 В, лужні |
|
Автономність |
150 годин без світла |
|
Індикатор стану |
Постійний на всіх екранах. Сигналізація низького рівня |
|
Автоматичне відключення |
Користувач: від 1 до 120 хвилин |
|
Гарантія |
Електронний блок: гарантія 5 років |

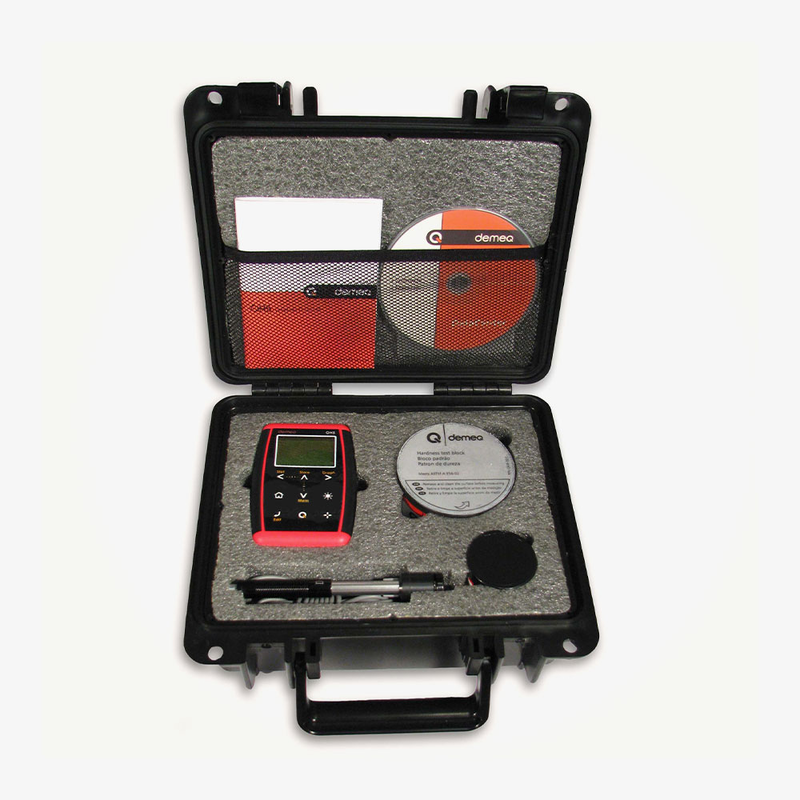

Комплект DMQ QH5 М:
- Електронний блок DMQ QH5 М;

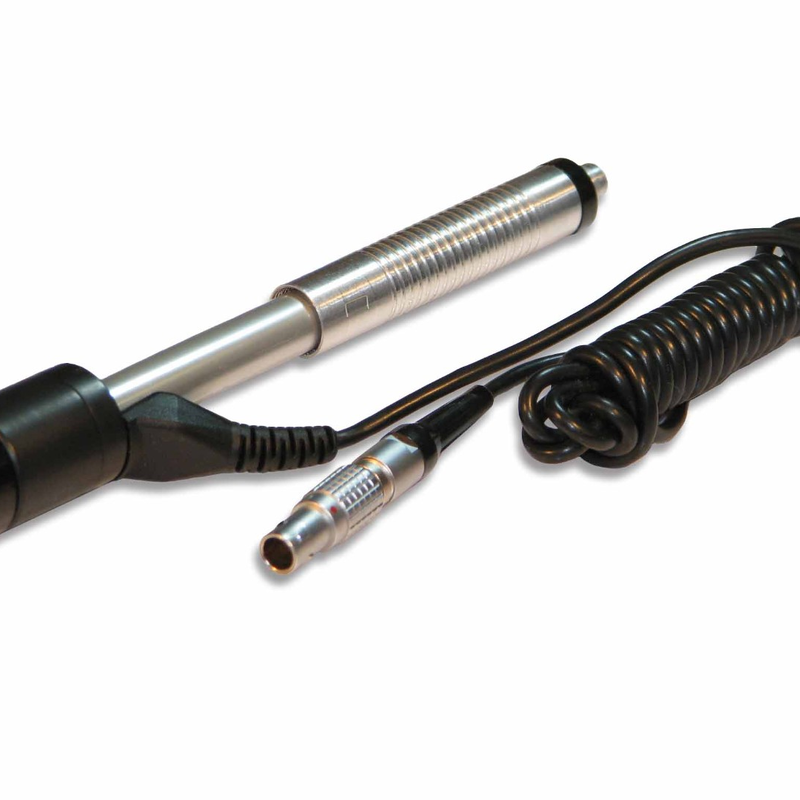

- Ударний пристрій DMQ типу D із CalTag;
- Тестовий блок;
- З’єднувальна паста;
- USB-кабель;
- Флешка з програмним забезпеченням DMQ DataCenter;
- Друкований посібник користувача;
- Ударостійкий кейс для перенесення;
- Сертифікат відповідності.
* додаткова комплектація ударними пристроями на вибір клієнта!
Лінійка спрощених моделей:
|
Функція |
|||
|
Типи ударних пристроїв |
D, DC |
G |
D, DC, G, C, DL |
|
Матеріали |
|||
|
Стали |
✲ | ✲ | ✲ |
|
Литі сталі |
✲ | ✲ | ✲ |
|
Легована інструментальна сталь |
✲ |
|
✲ |
|
Нержавіюча сталь |
✲ |
|
✲ |
|
Сірий чавун |
✲ | ✲ | ✲ |
|
Сфероїдне залізо |
✲ | ✲ | ✲ |
|
Литий алюміній |
✲ |
|
✲ |
|
Латунь |
✲ |
|
✲ |
|
Бронза |
✲ |
|
✲ |
|
Кована мідь |
✲ |
|
✲ |
|
Одиниці вимірювання |
|
|
|
|
HL – Ліб |
✲ | ✲ | ✲ |
|
HB – Брінелль |
✲ | ✲ | ✲ |
|
HV – Віккерс |
✲ |
|
✲ |
|
HRA – Роквелл А |
|
✲ | |
|
HRB – Роквелл B |
✲ | ✲ | ✲ |
|
HRC – Роквелл С |
✲ |
|
✲ |
|
HS – Шор |
✲ |
|
✲ |
|
Rm – механічний опір |
✲ | ✲ | ✲ |
