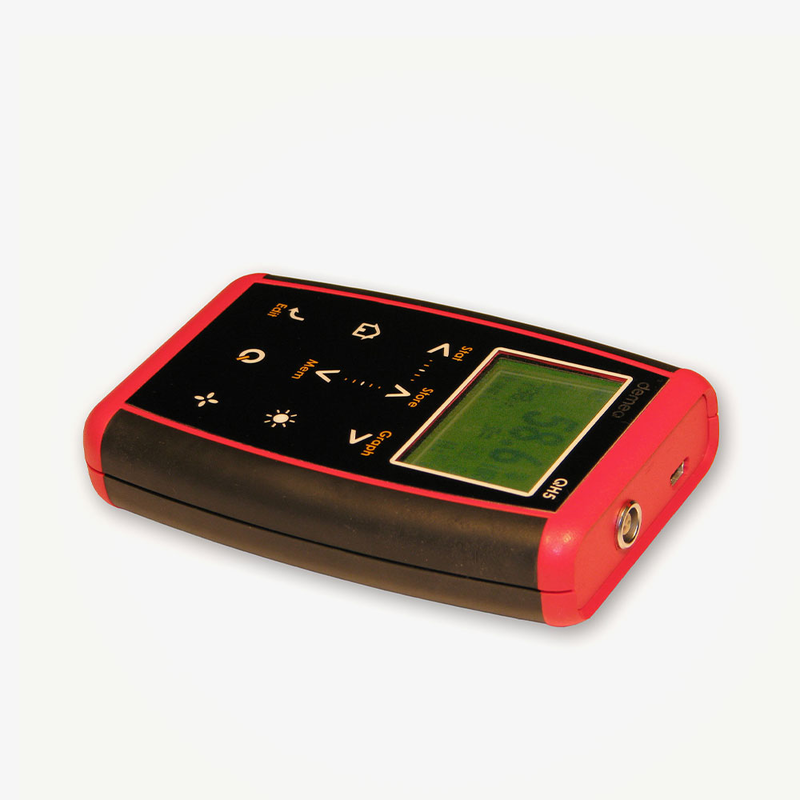

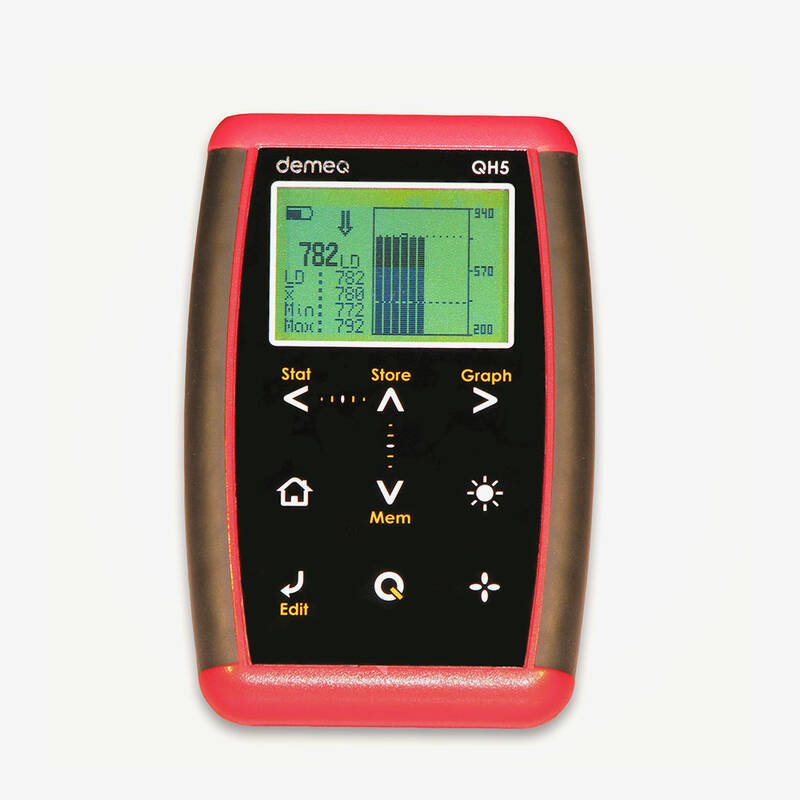

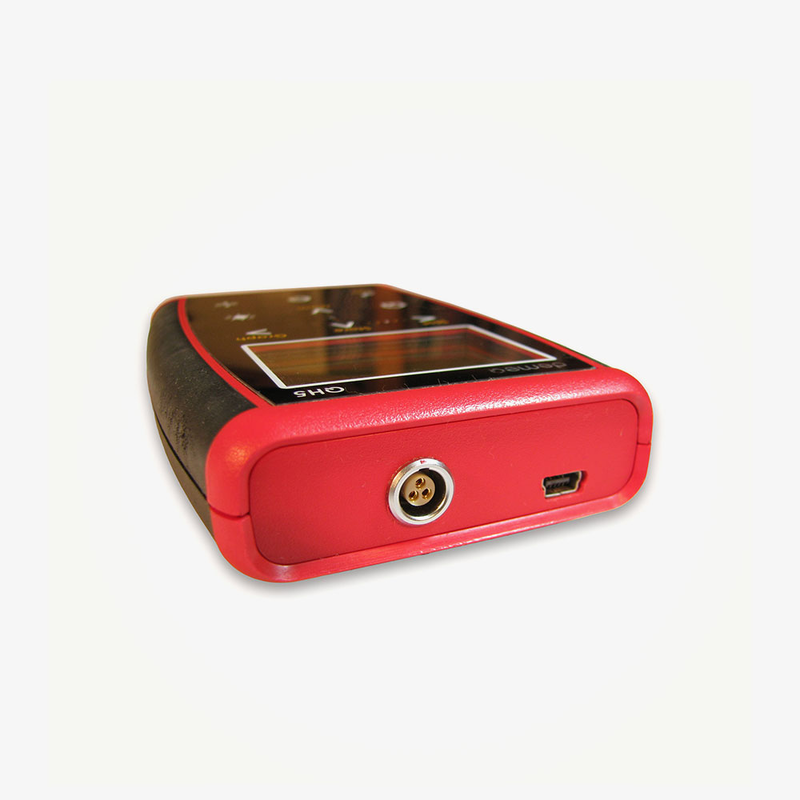

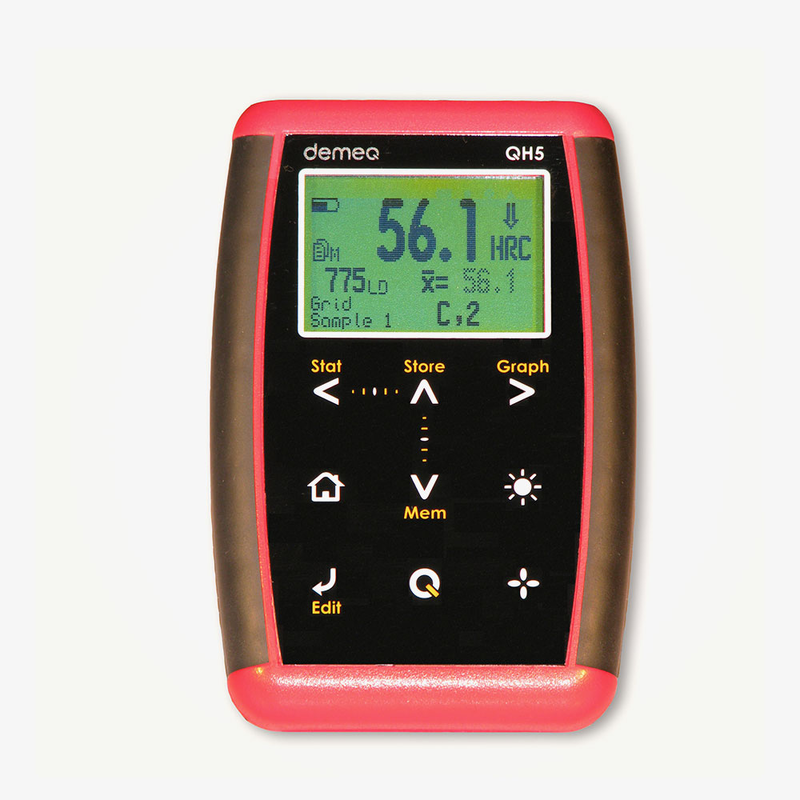

Портативний ультразвуковий твердомір DMQ QH5 U

  • Особливості
  • Характеристики

Простий у використанні, точний, попередньо відкалібрований на заводі для стали UCI твердомір, використовується для вимірювання як малих, і великих деталей. Наша модель QH5 U є портативним приладом для вимірювання твердості металів, що працює за методом UCI, або ультразвукового контактного імпедансу. Він відкалібрований на заводі для сталі, що дозволяє проводити точні вимірювання в тонких і легких деталях, а також у великих деталях, залишаючи практично непомітну вм'ятину.

Отримати комерційну пропозицію

Особливості

 Вихідною одиницею твердості для QH5 U є HV (за Віккерсом) із негайним переведенням відповідно до стандартів ASTM E140 в інші одиниці твердості, такі як HB (за Брінеллем), HRB (за Роквеллом B), HRC (за Роквеллом C) і HS (за Шором).

Усі моделі серії QH5 включають реєстратор даних для зберігання до 32000 вимірювань, які можна відправити на ПК через USB за допомогою безкоштовного програмного забезпечення DMQ DataCenter.

Простий у використанні, точний, попередньо відкалібрований на заводі для стали UCI твердомір, використовується для вимірювання як малих, і великих деталей. Наша модель QH5 U є портативним приладом для вимірювання твердості металів, що працює за методом UCI, або ультразвукового контактного імпедансу. Він відкалібрований на заводі для сталі, що дозволяє проводити точні вимірювання в тонких і легких деталях, а також у великих деталях, залишаючи практично непомітну вм'ятину.

Отримати комерційну пропозицію

Вимірювання

Метод

Ультразвуковий контактний імпеданс

Роздільна здатність

1 HB, 1 HV, 0,1 HRC, 0,1 HRB
0,1 HRB, 0,1 HS, 1 Н/мм2

Точність

+/- 5% HV

Матеріали

Сталь.
Інші матеріали вимагають калібрування за еталонними зразками

Діапазон вимірювань

100 HV – 940 HV

Кути удару

Вибирається користувачем: 0°, 45°, 90°, 135° і 180°

Ударні властивості

Тип датчика

Зонд UCI: 10 N, 50 N

Індентор

Алмазна пірамідка

Глибина вдавлювання

10 Н

300 HV – 12 мкм

500 HV – 9 мкм

800 HV – 7 мкм

50 Н

300 HV – 28 мкм

500 HV – 20 мкм

800 HV – 16 мкм

Шорсткість

5 Н – 1,52 мкм
10 Н
2,5 мкм

Мінімальна товщина/вага

0,4 кг / 0,88 фунта

З'єднання (тип)

Micro Dot

Корпус

Нержавіюча сталь

Калібрування

Калібрування

Пристрої Demeq оснащено технологією CalTag, яка забезпечує взаємозамінність і правильне калібрування. CalTag дозволяє визначити й зберегти оптимальне калібрування кожного пристрою

Функції

Гістограма

Подання від 3 до 10 гістограм

Статистика

Середнє, максимальне, мінімальне, стандартне відхилення, діапазон.

Режими перегляду файлів

Чотири числові режими: відображається різна інформація. Графічний режим: перегляд графіки гістограми

Режими вимірювання

Абсолютний: відображає фактичне виміряне значення. Диференціальний: відображає різницю між реальним значенням і номінальним еталонним значенням

Внутрішній годинник

Дата й час (вибирається формат)

Сигналізація

Низький

Нижче від значення, встановленого користувачем

Високий

Вище від значення встановленого користувачем

Типи попереджень

Світлове: миготливе світло.
Звукове: альтернативний звуковий сигнал.
Дисплей: зміни цифр на екрані

Дисплей

Графічний РК-дисплей

128 x 64 пікселі, 45 x 30 мм / 1,77 x 1,18 дюйма видимої ділянки

Цифри вимірювання

Висота 12 мм / 0,47 дюйма

Підсвічування: світлодіодне з трьома режимами роботи: «Увімк.», «Авто» й «Вимк.»

Контрастність

Цифрова з 30 ступенями регулювання

Клавіатура

Сенсорна клавіатура

Клавіші із сенсорною чутливістю

Чутливість клавіш

Налаштовується користувачем

Функції

Виявлення тиску. Виявлення зміщення

Інтерфейс

Мова меню

Іспанська, англійська й португальська

Управління меню

На основі значків

Ідентифікатор користувача

Захищене паролем введення особистих даних

Одиниці вимірювання

Стандартні одиниці



HV (Віккерс)
Переведення в норму за ASTM-140, DIN 50150:
HB (Brinell)
HRC (Rockwell C)
HRB (Rockwell B)
HS (Shore)
Rm (механічний опір)

Одиниці користувача

USR-1
USR-2
USR-3
USR-4
USR-5
USR-6
USR-7
USR-8

Діапазон вимірювань

Сталь і сталеве лиття





100–940 HV (за Віккерсом)
95–500 HB (за Брінеллем)
20–68 HRC (за Роквеллом C)
55–100 HRB (за Роквеллом B)
32–97 HS (за Шором)
275–2194 Н/мм2 (Rm)
Для сплаву матеріалів, відмінних від сталі, потрібне калібрування

Алюміній

44–189 HV (за Віккерсом)
40–160 HB (за Брінеллем)
28–91 HRB (за Роквеллом B)

Латунь

45–196 HV (за Віккерсом)
42–169 HB (за Брінеллем)
10–93 HRB (за Роквеллом B

Мідь

40–130 HV (за Віккерсом)
75–120 HB (за Брінеллем)
2–67 HRB (за Роквеллом B)

Пам'ять (зберігання даних)

Ємність

До 32 000 даних

Організація

До 8 файлів 10 символів

Типи збору даних

Вручну: натисканням кнопки.
Безперервний: автоматично переглядає вимірювання

Дата реєстрації

Автоматична ідентифікація за стовпцем

Підключення

Можливості підключення

Через USB (кабель входить у комплект) або RS232 (додатковий кабель).

Через принтер: термопринтер із кабелем USB.

40-колонкові принтери з кабелем RS232

Оновлення

Підтримує багато поліпшень

Параметри

Розміри

В: 78,74 мм / 3,1 дюйма,

Д: 117 мм / 4,6 дюйма,

Ш: 24 мм / 0,945 дюйма

Вага

185 г / 6,52 унції з батареями в комплекті

Робоча температура

Від -10°C до 50°C / від 14°F до 122°F

Температура зберігання

Від -20°C до 60°C / від -4°F до 140°F

Корпус

Ударостійкий АБС-пластик із гумовими бічними сторонами для зручного захоплення

Живлення

Батарея

2 x AA 1,5 В, лужні
2 x AA, 1,2 В Ni-MH акумулятори

Автономність

150 годин без світла

Індикатор стану

Постійний на всіх екранах. Сигналізація низького рівня

Автоматичне відключення

Користувач: від 1 до 120 хвилин

Гарантія

Електронний блок: гарантія 5 років

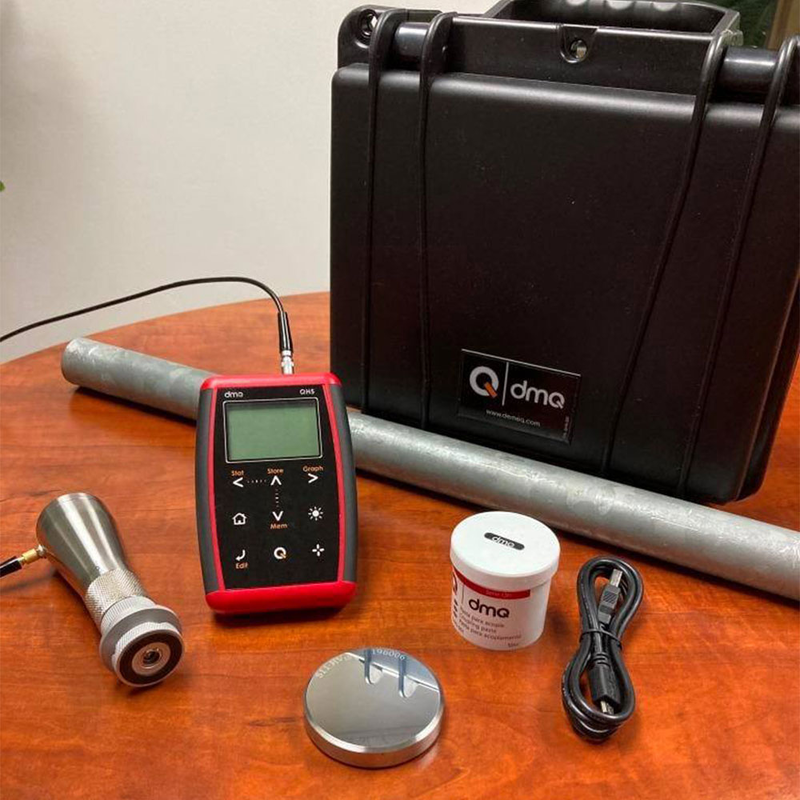

 Комплект поставки DMQ QH5 U

  • Електронний блок DMQ QH5 U;
  • Зонд UCI;
  • Сполучна паста;
  • USB-кабель;
  • Флешка із програмним забезпеченням DMQ DataCenter;
  • Друкований посібник користувача;
  • Ударостійкий кейс для перенесення;
  • Сертифікат відповідності.

 * додаткова комплектація HV тестовим блоком
