Стереоскопічні мікроскопи FZ6

Особливості
Характеристики

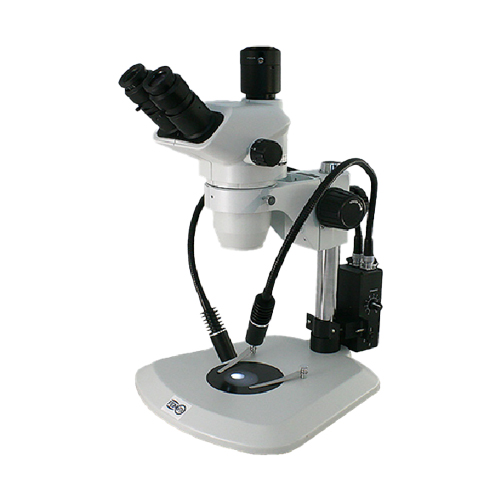

Серія FZ6 – це сучасні стереоскопічні (або бінокулярні) мікроскопи, розроблені для об’ємного спостереження зразків за низьких та середніх збільшень. Завдяки високій якості оптики, ергономічному дизайну й широкому діапазону збільшень FZ6 ідеально підходять для візуального контролю, збирання дрібних компонентів, паяння, у виробництві електроніки, у ювелірній справі, для реставрації, біологічного аналізу, для потреб освіти.

Отримати комерційну пропозицію

Особливості

Паралельна оптична система (Infinity або Greenough) – забезпечує реалістичне об’ємне зображення без спотворень
Зум-об’єктиви з плавним регулюванням збільшення (наприклад, 0,7х – 4,5х або більше)
Ширококутні окуляри WF10х/22 з діоптрійною корекцією – комфортне спостереження навіть для користувачів в окулярах
Подвійна система освітлення – верхнє (рефлекторне) і нижнє (просвітлене), LED або галоген, з незалежним керуванням
Регульована робоча відстань (зазвичай 100–110 мм і більше) – зручно працювати з великими або об’ємними зразками
Моделі з тринокулярною насадкою – для підключення цифрової камери й фото- / відеофіксації

Переваги

Об’ємне зображення в реальному часі
Тривимірне зображення об’єкта, важливо під час паяння, монтажу, дефектоскопії
Широке поле зору та зручність у роботі
Гнучке налаштування для різних задач
Плавна зміна збільшення, змінні насадки, можливість встановлення різних типів підставок – мікроскоп легко адаптується під конкретні завдання.
Висока ергономіка, зручний нахил окулярів (30…45°), плавне фокусування й надійна конструкція
Ідеальний для перевірок і контролю якості
Використовується у виробництві електроніки, у ювелірній справі, для реставрації, біологічного аналізу, для потреб освіти
Можливість встановлення поляризаційного фільтра або кільцевого освітлення
Доступні комплектації зі штативом на стійці або з поворотною стрілою для великогабаритних зразків
Сумісність із цифровими камерами для фото- й відеозйомки

Отримати комерційну пропозицію

Таблиця збільшення стереомікроскопа FZ6

Додаткові лінзи	Робоча відстань	Окуляри 10x		Окуляри 15x		Окуляри 15x
Додаткові лінзи	Робоча відстань	Збільшення	Розмір поля	Збільшення	Розмір поля	Збільшення	Розмір поля
1x (вбудована)	100 мм	6,7x – 45x	32,8 мм – 4,9 мм	10,1x – 67,5x	23,9–3,6 мм	13,4x – 90x	17,9–2,7 мм
0,5x	177 мм	3,4x – 22,5x	65,7–9,8 мм	5x – 33,8x	47,8–7,1 мм	6,7x – 45x	35,8–5,3 мм
0,7x	120 мм	4,69x – 31,5x	46,9–6,98 мм	7x – 47,25x	34,1–5,1 мм	9,38x – 63x	25,6–3,8 мм
1,5x	47 мм	10,1x – 67,5x	21,9–3,3 мм	15,1x – 101,3x	15,9–2,4 мм	20,1x – 135x	11,9–1,8 мм
2x	26 мм	13,4x – 90x	16,4–2,4 мм	20,1x – 135x	11,9–1,8 мм	26,8x – 180x	9–1,3 мм

Характеристики

Параметр	Опис FZ6
Оптична система	Оптична система Greenough

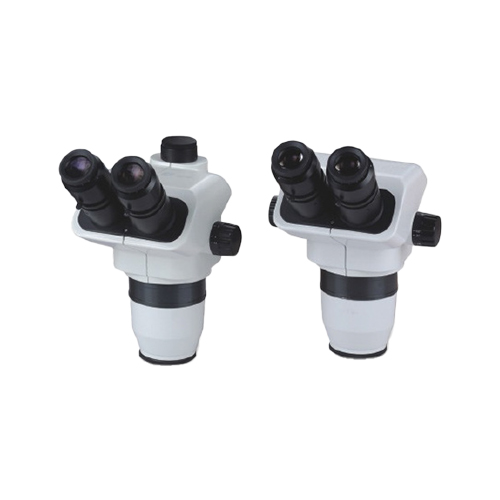

Оглядова головка	Нахилена на 45° бінокулярна головка обертається на 360°. Міжзінична відстань регулюється від 54 до 76 мм. Доступний із фіксатором або без
Оглядова головка	Нахилена під кутом 45° тринокулярна головка обертається на 360°. Міжзінична відстань регулюється від 54 до 76 мм. Роздільник променя направляє світло на 100 % в окуляри або в лівий окуляр і порт камери, у той час як правий окуляр залишається темним. Доступний із фіксатором або без

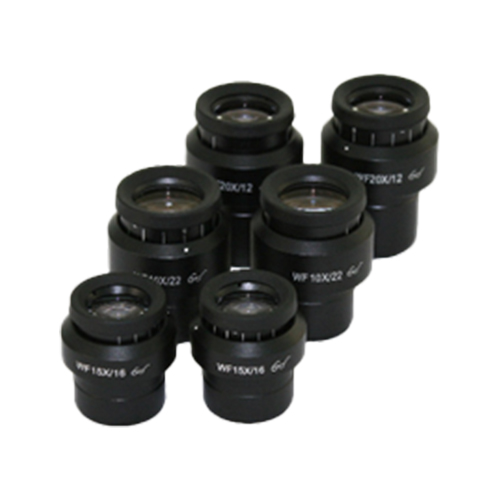

Окуляр	Ширококутний окуляр WF10x-F із високою точкою фокусування, FN22, з кільцем кріплення прицілу для прицілу діаметром 24 мм
	Ширококутний окуляр WF15x-F з високою точкою фокусування, FN16, з кільцем кріплення прицілу для прицілу діаметром 24 мм
	WF20x-F ширококутний, з високою точкою фокусування, окуляри FN12
Лінзи об’єктива	Стандартний вбудований об’єктив: зум 0,67x – 4,5x

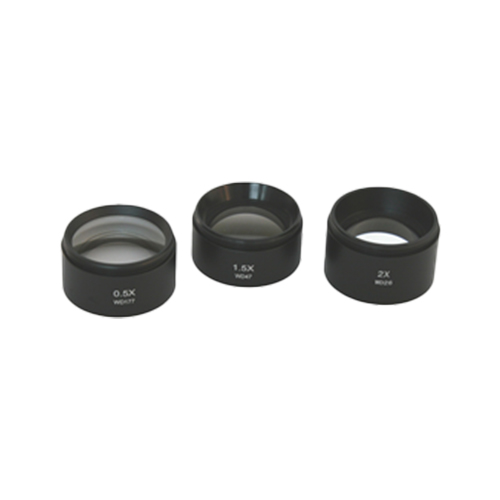

	Допоміжний об’єктив 0,5x, WD = 177 мм
	Допоміжний об’єктив 0,7x, WD = 120 мм
	Допоміжний об’єктив 1,5x, WD = 47 мм
	Допоміжний об’єктив 2,0x, WD = 26 мм
Робоча відстань	100 мм. Можна регулювати до 26 мм, 47 мм або 177 мм за допомогою допоміжного об’єктива
Тримач для фокусування	Тримач фокуса Ø 76 мм, діапазон фокусування 50 мм, підходить для стійки Ø 32 мм
Тримач для фокусування	Тримач фокуса Ø 76 мм, діапазон фокусування 50 мм, підходить до стійки Ø 32 мм

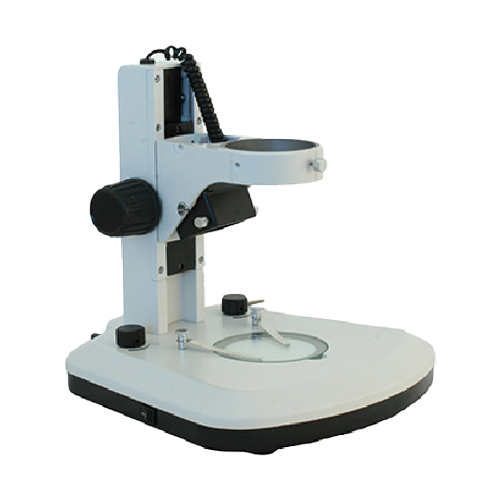

Стійки	Трекова підставка TS з ергономічною основою. Вертикальний хід 110 мм. Включає тримач для грубого фокусування Ø76 мм
	Трекова підставка ILS2 з відбитим і прохідним LED-світлом та ергономічною основою. Верхнє LED-світло має 15 світлодіодів. Регулятор яскравості (реостат) для обох видів світла. Включає тримач для грубого фокусування Ø 76 мм. Напруга 110–240 В
	Низькопрофільна стійка LPS
	Стенд BMSQ з консольним кронштейном на великій квадратній основі з валом
	Шарнірний кронштейн AASQ на квадратній основі з валом
	Затискна стійка з шарнірним плечем AAC з валом

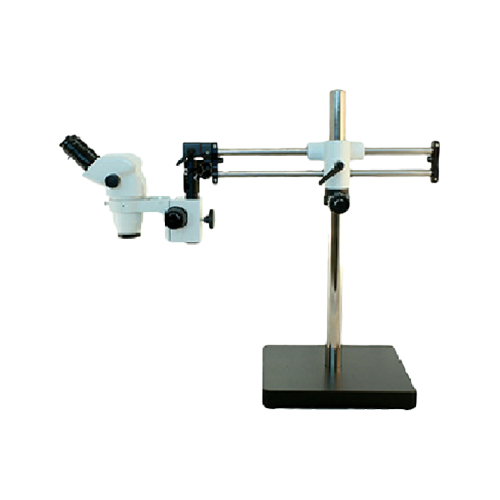

	Стенд BBSQ з консольним кронштейном на кульових підшипниках на великій квадратній основі з валом
	Затискний стенд BBC з кульовими підшипниками й валом

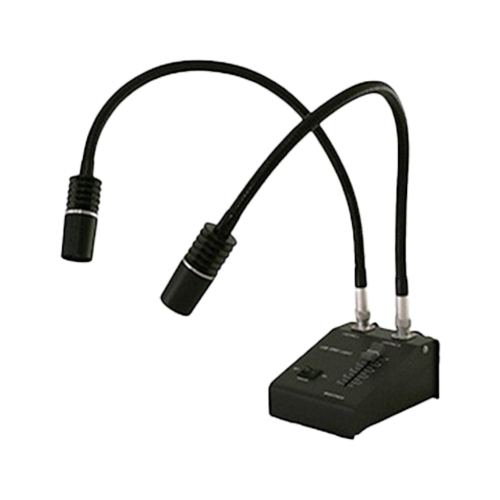

Освітлювачі	Світло LED LDG з двома трубами, доступне як окремий елемент або з можливістю кріплення до трекової підставки чи штативу. Кожна труба має довжину 24″. Напруга 110–240 В

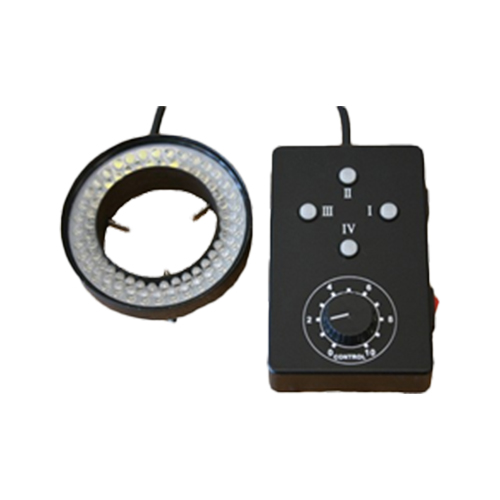

	Кільцеве LED-світло LEDR/4 з управлінням чотирма квадрантами. 72 світлодіоди, змінна яскравість. Напруга 100–240 В

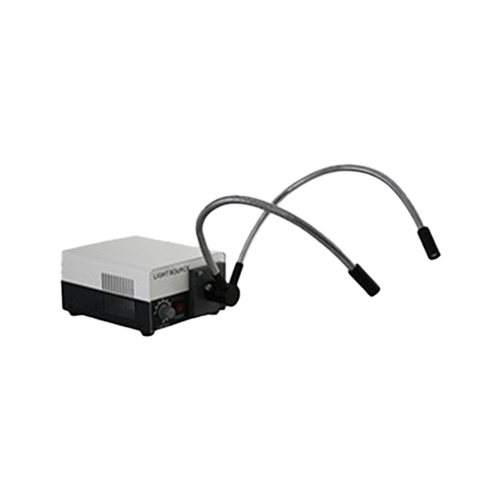

	MW151P – галогенний світловий бокс на 150 Вт із подвійними трубчастими світильниками. Кожен світловод має довжину 21″. Напруга 110–240 В
	MW151R – галогенний світловий бокс на 150 Вт із кільцевим світлом. Гнучкий світловод має довжину 40″. Напруга 110–240 В
Адаптер кільцевого світла	Адаптер кільцевого світла RLA для підключення LED і галогенних кільцевих світильників
Відбите світло	MW153R – світловий бокс на 35 Вт із високою інтенсивністю LED і кільцевим світильником. Гнучкий світловод має довжину 40″. Напруга 110–240 В
