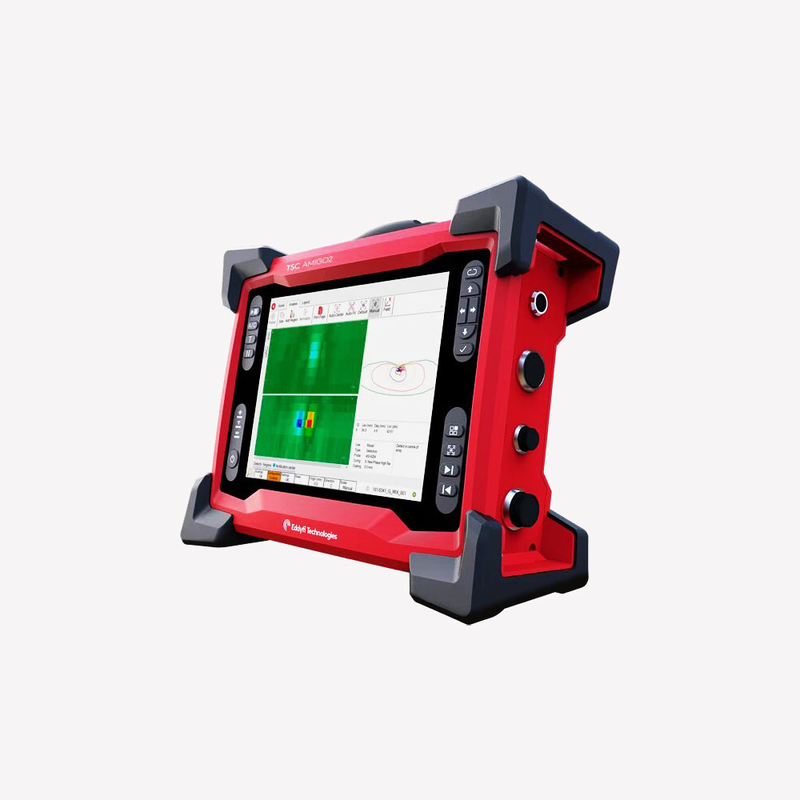

Дефектоскоп Amigo 2 для вимірювання поля змінного струму (ACFM)

  • Особливості
  • Характеристики
  • Завантаження

За свою 30-річну історію технологія ACFM® здобула міцну репутацію в галузі точного виявлення й визначення розмірів поверхневих тріщин у фарбах та покриттях. Оригінальний прилад Amigo® ACFM заслужив репутацію міцного, надійного і простого у використанні. Оскільки промисловість потребує підвищення продуктивності у швидкості, якості сигналу й портативності, настав час для еволюції. Настав час для TSC Amigo2

Отримати комерційну пропозицію

Особливості

Швидкі перевірки та кращі дані

TSC Amigo2 розроблений на основі передової системи збору й оброблення сигналу, здатної обробляти дані значно швидше, ніж оригінальний Amigo, водночас діапазон даних у 14 разів кращий. Це дозволяє отримати більш плавні показання з високою роздільною здатністю, що підвищує виявлюваність дрібних дефектів і товщину покриття, через яке можна проводити контроль.

Портативний із вбудованим та віддаленим програмним забезпеченням

TSC Amigo2 – це автономний пристрій, що включає електроніку, мультисенсорний дисплей та систему зберігання даних в одному міцному корпусі. Це усуває потребу у віддаленому комп'ютері й кабелях, підвищуючи портативність. Звичайно, ті з вас, хто все ще хоче використати віддалений комп'ютер, можуть це зробити.

Зонди зі зворотною сумісністю

TSC Amigo2 оснащений роз'ємом, що підтримує використання всіх оригінальних зондів Amigo – решіток і стандартних ручних зондів – просто шляхом імпорту відповідних файлів QPC. Олівцеві зонди TSC Pace® також підтримуються через спеціальний роз'єм Sensu®. Крім того, до TSC Amigo2 можна одночасно підключити кілька зондів, швидко перемикаючись між ними у програмному забезпеченні.

Суть ACFM

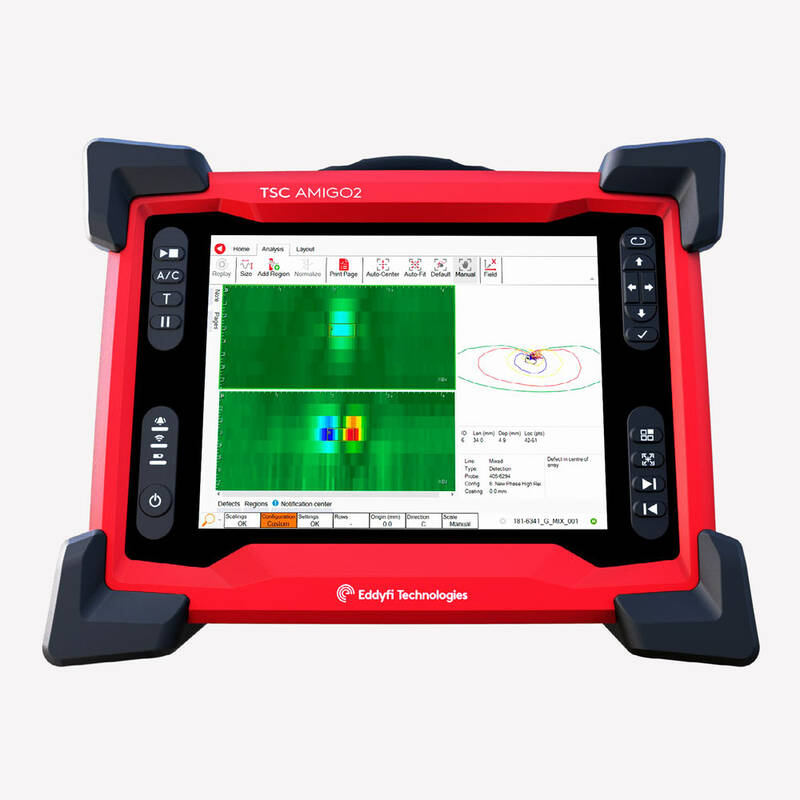

Досвідчені оператори ACFM відразу відчують себе як удома: знайомі траси Bx/Bz і метелик займають центральне місце на екрані TSC Amigo2, а мультисенсорний інтерфейс забезпечує інтуїтивно зрозумілий доступ до всіх функцій програмного забезпечення у вигляді стрічки.

Платформа для розвитку

TSC Amigo2 оснащений роз'ємом Sensu2, який використовуватиметься новим поколінням зондів ACFM – ручних або масивних. Роз'єм Sensu2 підтримує до восьми цифрових входів для високошвидкісних програм із великими масивами.

Водночас TSC Amigo2 та його програмне забезпечення Assist повністю розроблені й готові до підтримки еволюції зондів ACFM.

Галузі застосування

Основний напрям TSC Amigo2 – виявлення й визначення розмірів поверхневих тріщин у різних металевих компонентах через лакофарбові покриття. Його численні галузі застосування включають:

  • Контроль зварних швів: за допомогою стандартних датчиків та однопрохідних решітчастих датчиків;
  • Роботу однієї чи двох осіб (наприклад, у закритих приміщеннях);
  • Високотемпературні програми;
  • Перевірку через товсті покриття;
  • Контроль різьблення;
  • Перевірку в зоні бризок.

Отримайте обслуговування у всіх центрах Eddyfi Technologies. Центри по всьому світу

Технічне обслуговування є ключовим фактором підтримки Вашого цінного активу в ідеальному робочому стані. Доступ до наших центрів підтримки по всьому світу забезпечує швидке виконання робіт, що мінімізує витрати на доставку та втрачені можливості, дозволяючи TSC Amigo2 довше залишатися в експлуатації.

Порівняння технологій

Amigo

Amigo2

Обмежена швидкість збору даних

(один аналоговий вхід)

Вища швидкість збору даних (2–8 цифрових входів)

Тільки традиційний роз'єм

Застарілі роз'єми датчиків AMIGO, SENSU1 (PACE) та SENSU2

Опціональна решітка

Вбудована решітка

Конфігурації зондів зберігаються на ПК

у вигляді окремого файлу

Конфігурації датчиків зберігаються

безпосередньо на датчику (SENSU1 або SENSU2)

Одночастотний – із можливістю модернізації до двочастотного

Подвійний/мультичастотний

Програмне забезпечення Legacy

Assist на окремому ПК

Інтегрований (сенсорний екран) або RDAU (ноутбук). Нове інтуїтивно зрозуміле програмне забезпечення Assist у процесі безперервного розвитку

1 × вхід енкодера (через датчик)

2 × входи енкодера – через датчик або зовнішній IO-роз'єм

За свою 30-річну історію технологія ACFM® здобула міцну репутацію в галузі точного виявлення й визначення розмірів поверхневих тріщин у фарбах та покриттях. Оригінальний прилад Amigo® ACFM заслужив репутацію міцного, надійного і простого у використанні. Оскільки промисловість потребує підвищення продуктивності у швидкості, якості сигналу й портативності, настав час для еволюції. Настав час для TSC Amigo2

Отримати комерційну пропозицію

Інструмент

Розміри (Ш х В х Г)

355 × 288 × 127 мм

(14,0 × 11,3 × 5,0 дюймів)

Вага з батареями

6,6 кг (14,5 фунта)

Вага без батарей

5,7 кг (12,5 фунта)

Обְ’єм

13 л (791 дюйм3)

Вимоги до харчування

100–240 В змінного струму, 50–60 Гц

Джерело живлення

Напруга змінного струму або

бортові батареї

Тип акумулятора

Літій-іонний, перезаряджається,

відповідає вимогам DOT

Час роботи від акумулятора

6–8 годин

Дисплей

• 26,4 см (10,4 дюйма);

• Покриття, що не відображає (AR-покриття);

• Покриття проти відбитків пальців

(олеофобне покриття) 3 мм (1/8

дюйма), хімічно посилене скляне покриття;

• Оптично склеєний РК-дисплей та

сенсорний екран;

• Пасивне посилення підсвічування.

Відеовихід

HDMI

Сховище

SSD, 100 Гб

Охолодження

Герметичний та безвентиляторний

Кодувальник

2 осі, квадратурний

Підключення

Gigabit Ethernet, Wi-Fi, подвійний режим

Bluetooth® 2.1, 2.1+EDR,

3.0, 3.0+HS, 4.0 (BLE), USB 2.0 (х 3)

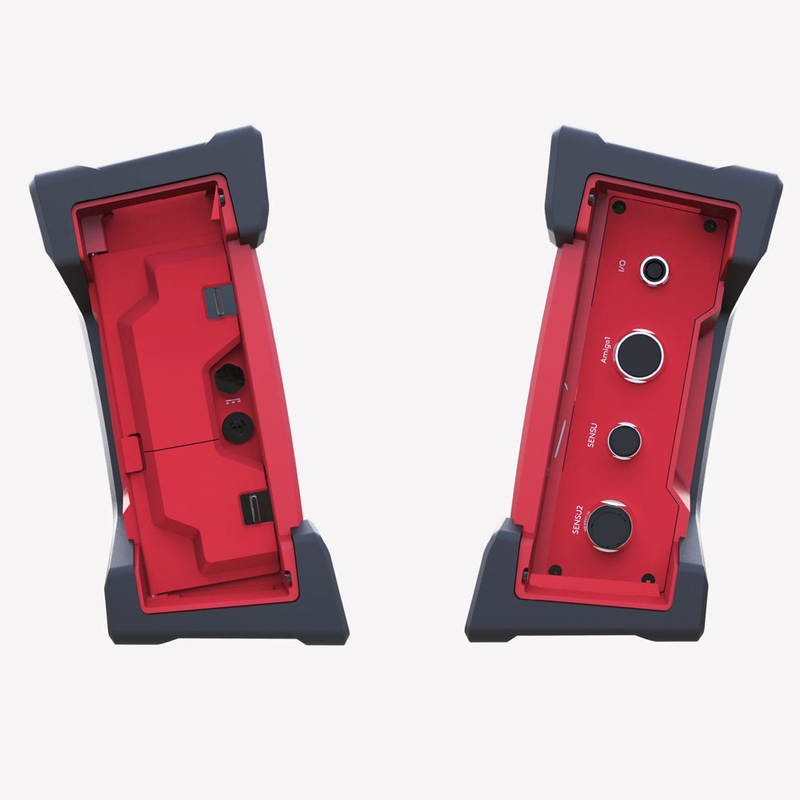

Входи зонда

SENSU, Sensu2, AMIGO

Довжина кабелю зонда, що підтримується.

Максимум 50 метрів

Частота

5 кГц та 50 кГц

Роздільна здатність даних

16 біт

Довкілля

Рейтинг IP

Спроєктований для IP65

Робоча температура

0–40°C (32–104°F)

Робоча вологість

95%, без конденсації

Відповідність вимогам

ASME, EN 61010-1, CE, WE.
