Особливості

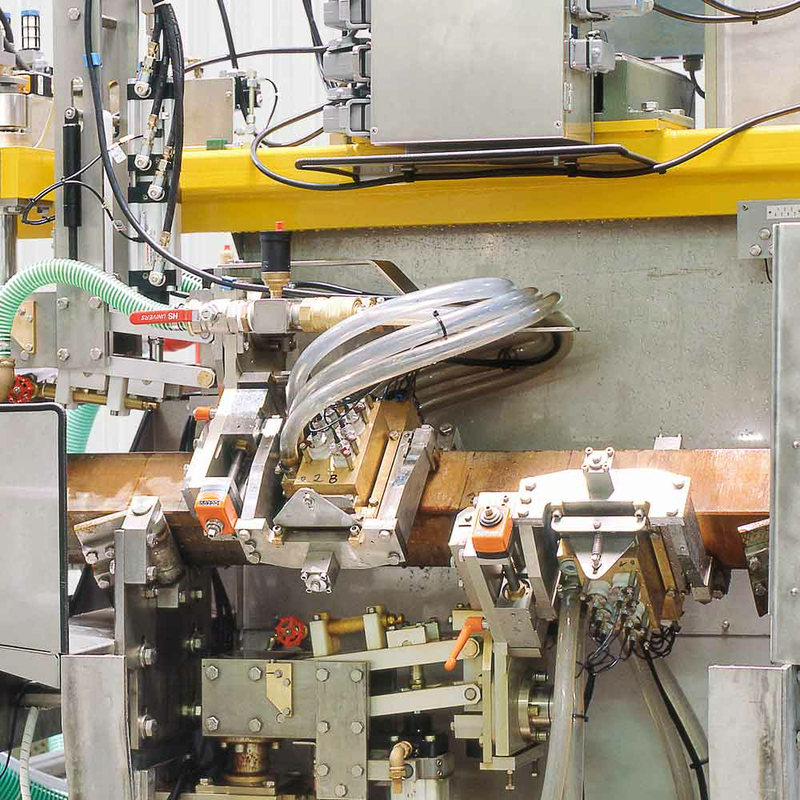

Відмітною особливістю випробувальної системи ECHOGRAPH-KNPS є особливо надійний ультразвуковий зв’язок із використанням водяного струменя. Для зв’язку звукового променя зміни відстані від зонда до поверхні заготовки в міліметровому діапазоні не є критичними. Водяні форсунки також забезпечують зносостійке з’єднання та швидке перемикання на різні розміри профілю з великим охопленням поперечного перерізу заготовки.

У тестуванні квадратних заготовок 28 датчиків (розділених між чотирма тримачами датчиків) використовуються для ультразвукової вертикальної дії на заготовки. Для контролю круглих заготовок механіку контролю переобладнано, і використовуються дев’ять датчиків. Три зонди охоплюють центральну зону, а шість додаткових зондів працюють із похилим ультразвуковим випромінюванням для приповерхневої зоні.

Основні характеристики

• Швидка перевірка заготовок діаметром 100–300 мм
• Лінійне транспортування заготовок (0,5–1 м/с)
• 9–28 звичайних датчиків
• З’єднання за допомогою водяних струменів (метод струменя)
• Швидке перемикання
• Компенсація допусків на прямолінійність завдяки карданній підвісці тримачів датчиків
• Тримачі щупів працюють у режимі позиціонування (опускання або підйом на заготовку)
